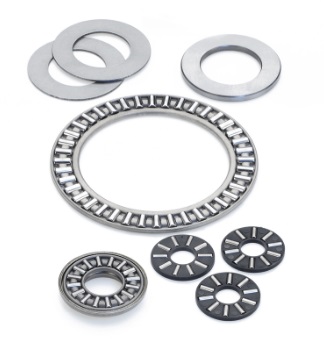

Упорные игольчатые роликоподшипники SKF
AB SKF - интернациональная машиностроительная компания, производитель подшипников, систем смазки и мехатроники, основанная в 1907 году. Штаб-квартира предприятия расположена в Гётеборге (Швеция). Компания владеет разветвленной сетью представителей и 80 производственными комплексами в 130 странах. Число сотрудников корпорации составляет свыше 40 тысяч человек. Сегодня SKF выпускает 600 миллионов подшипников в год (или 19 подшипников в секунду). Самый маленький - 1 грамм, самый большой - 55 тонн. Ассортимент продукции охватывает 95% существующих в мире типоразмеров подшипников.
Описание
Упорный игольчатый роликоподшипник SKF оснащается прочным сепаратором, который надёжно удерживает и направляет комплект игольчатых роликов. Упорные игольчатые роликоподшипники имеют высокую степень жёсткости при малом размере в осевом направлении. В случае, когда поверхности сопряжённых деталей оборудования могут выполнять функции дорожек качения, упорные игольчатые роликоподшипники занимают не больше места, чем стандартное упорное кольцо.
Технические характеристики и преимущества:
• Подшипники могут воспринимать высокие осевые и пиковые нагрузки
Чрезвычайно малые отклонения диаметра роликов в одном комплекте позволяют этим подшипникам воспринимать тяжёлые осевые и пиковые нагрузки.
• Увеличенный срок службы подшипников
Для предотвращения пиковых напряжений торцы роликов слегка закруглены. Это позволяет оптимизировать условия контакта между дорожками качения и роликами.
Области применения:
• Станки
• Легковые автомобили и малотоннажные грузовики
• Грузовые автомобили, прицепы и автобусы
• Двух- и трёхколёсный транспорт
Комплекты упорных игольчатых роликов с сепаратором, серия AXK
Комплекты упорных игольчатых роликов с сепаратором SKF серии AXK производятся для валов диаметром от 4 до 160 мм. Они могут дополняться кольцами серий LS, AS, GS 811 или WS 811 если в существующих рабочих условиях сопряжённые компоненты не могут выполнять функции дорожек качения. Данные упорные подшипники предназначены для восприятия осевых нагрузок, действующих только в одном направлении.

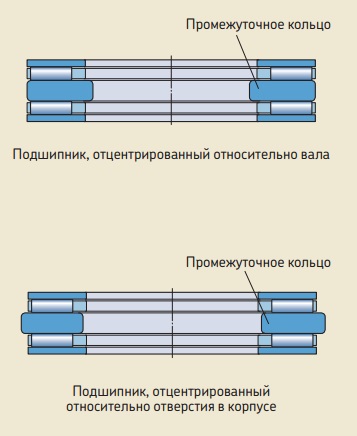

Двойные упорные игольчатые роликоподшипники SKF
Двойные упорные игольчатые роликоподшипники могут воспринимать осевые нагрузки в обоих направлениях. Они могут быть составлены из двух комплектов упорных игольчатых роликов с сепаратором и двух колец подшипников с промежуточным кольцом. В зависимости от конструкции промежуточное кольцо может быть отцентрировано относительно вала или отверстия в корпусе. Промежуточные кольца должны иметь такое же качество обработки поверхностей и твёрдость, как и кольца подшипника.
Упорные игольчатые роликоподшипники с центрирующим фланцем, серия AXW
Упорные игольчатые роликоподшипники SKF серии AXW состоят из комплекта упорных роликов с сепаратором и упорного кольца с центрирующим фланцем. Фланец облегчает монтаж и обеспечивает точное центрирование свободного кольца в радиальном направлении. Данные подшипники, способные воспринимать осевые нагрузки только в одном направлении, производятся для валов диаметром от 10 до 50 мм.

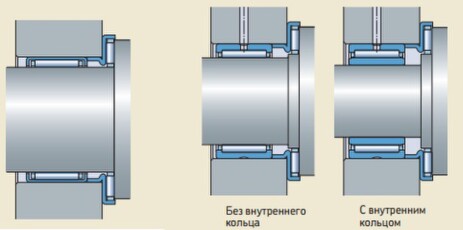

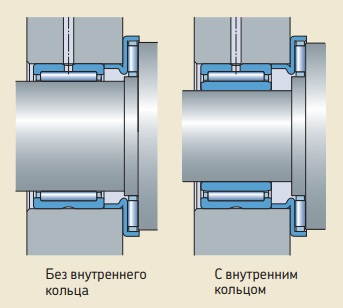

Комбинированные игольчатые роликоподшипниковые узлы
Чтобы воспринимать комбинированные радиальные и осевые нагрузки, упорные игольчатые роликоподшипники серии AXW могут быть совмещены со следующими радиальными игольчатыми роликоподшипниками:
• игольчатые роликоподшипники со штампованным наружным кольцом с закрытым или открытыми торцами.
• игольчатые роликоподшипники с механически обработанными кольцами.
Данные узлы являются экономичным и компактным решением для условий воздействия комбинированных нагрузок.
Кольца подшипников
Кольца подшипников требуются в случаях, когда сопряжённые детали оборудования не могут служить в качестве дорожек качения. Соответствующие кольца указаны в таблицах данных и должны заказываться отдельно ввиду большого количества возможных комбинаций.
Упорные игольчатые роликоподшипники могут дополняться кольцами следующих серий.

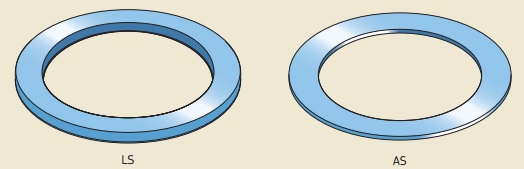

1. Универсальные кольца серии LS
• изготавливаются из закалённой хромоуглеродистой подшипниковой стали
• могут использоваться в качестве тугих или свободных колец для упорных игольчатых роликоподшипников серии AXK
• могут использоваться в качестве тугих колец для подшипников серии AXW
• производятся для валов диаметром 6 ≤ d ≤ 160 мм
• поверхность дорожек качения шлифуется, в то время как другие поверхности подвергаются токарной обработке
• используются в таких областях применения, где не требуется точная центровка колец или частоты вращения невелики
• торец кольца напротив торца с фасками является дорожкой качения и должен быть обращён к роликам
2. Тонкие универсальные кольца серии AS
• кольца толщиной 1 мм
• производятся из пружинной стали и подвергаются закалке
• могут использоваться в качестве тугих или свободных колец для упорных игольчатых роликоподшипников серии AXK
• могут использоваться в качестве тугих колец для подшипников серии AXW
• производятся для валов диаметром 4 ≤ d ≤ 160 мм
• могут использоваться для создания экономичной компоновки подшипников в тех случаях, когда сопряжённые детали оборудования не закаляются, но имеют достаточную жёсткость, а требования к геометрическим допускам невелики
Оба торца этих колец полируются и могут использоваться в качестве дорожек качения.
3. Тугие (префикс WS) и свободные кольца (префикс GS) серии 811
• используются в основном с комплектами цилиндрических роликов с сепаратором
• могут сочетаться с комплектами упорных игольчатых роликов с сепаратором
• могут использоваться при высоких частотах вращения, когда требуется точная центровка колец.

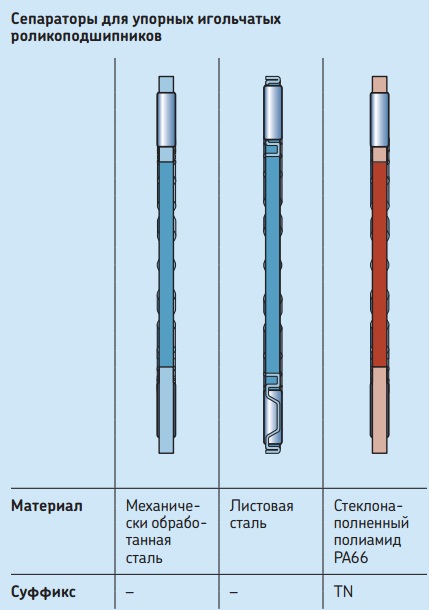

Сепараторы
Упорные игольчатые роликоподшипники SKF оснащаются одним из сепараторов, представленных в таблице. Подшипники серии AXW оснащаются исключительно стальными сепараторами.

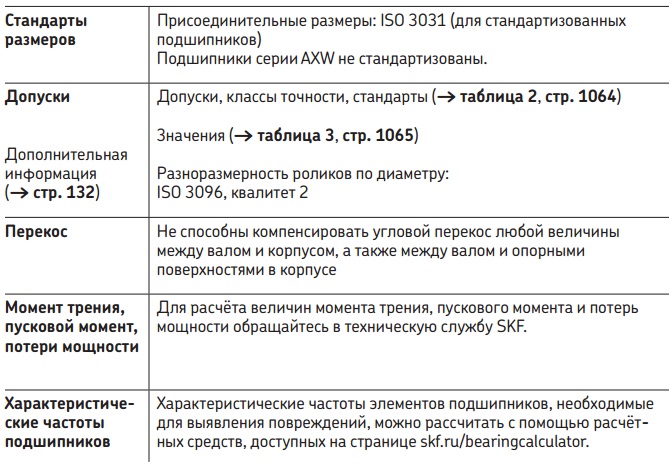

Технические данные подшипников:
Габариты подшипников:

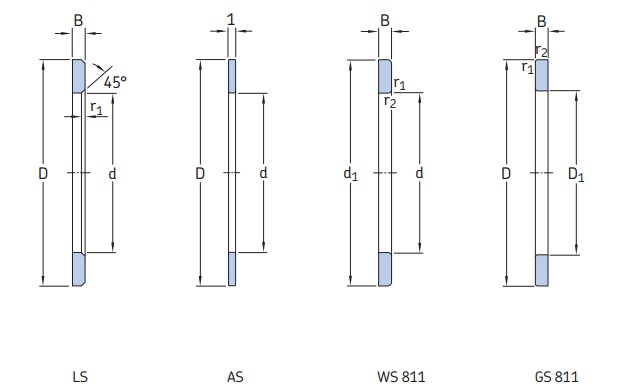

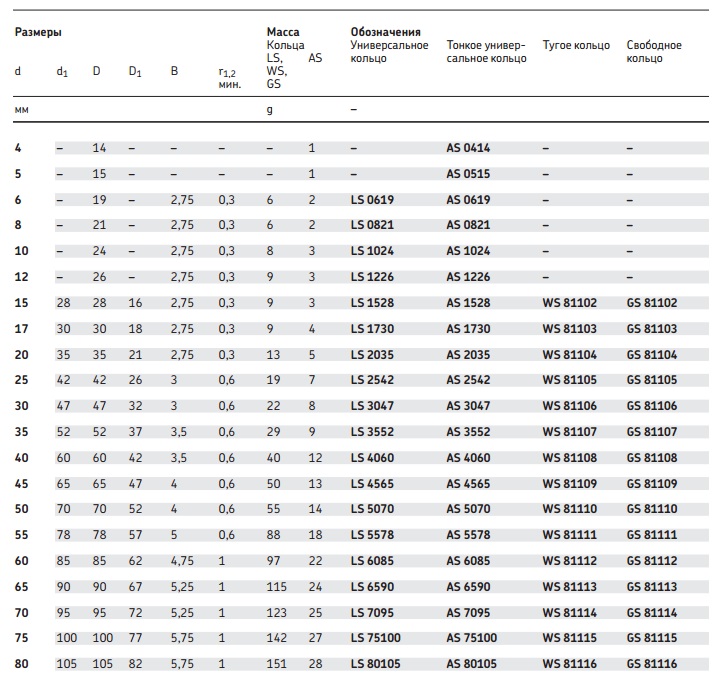

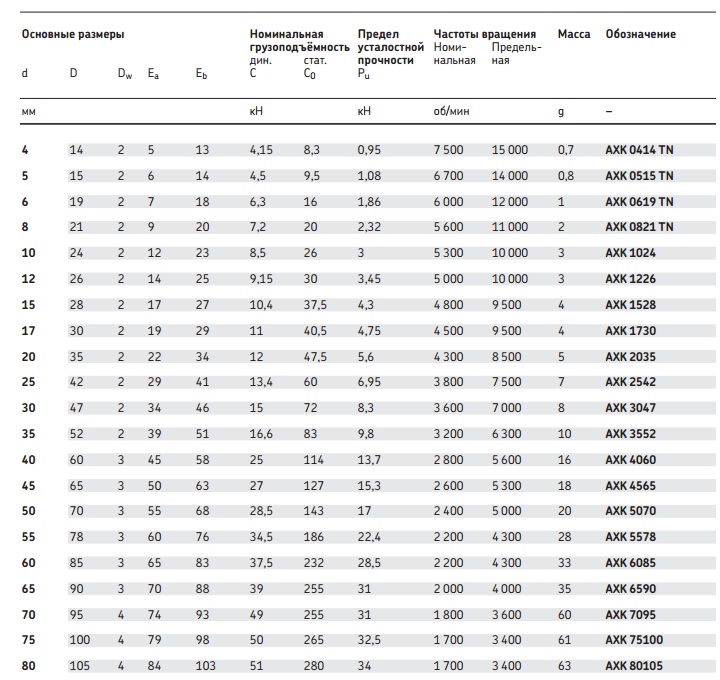

Комплекты упорных игольчатых роликов с сепараторами и кольцами, d 4-80 мм

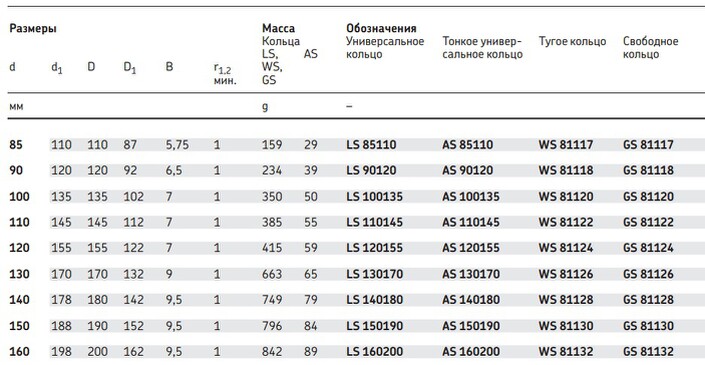

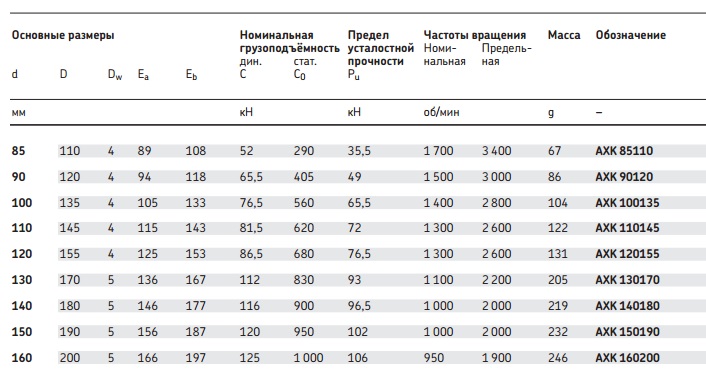

Комплекты упорных игольчатых роликов с сепараторами и кольцами, d 85-160 мм

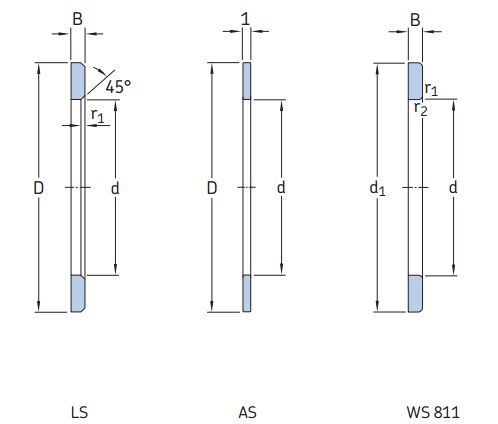

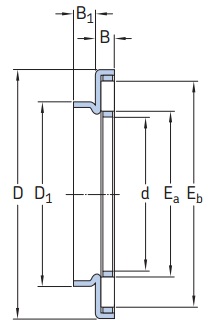

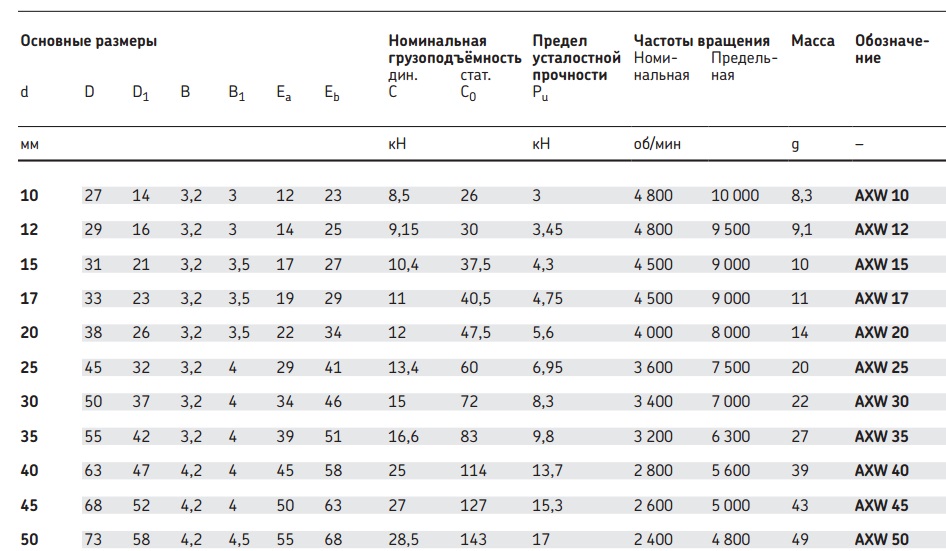

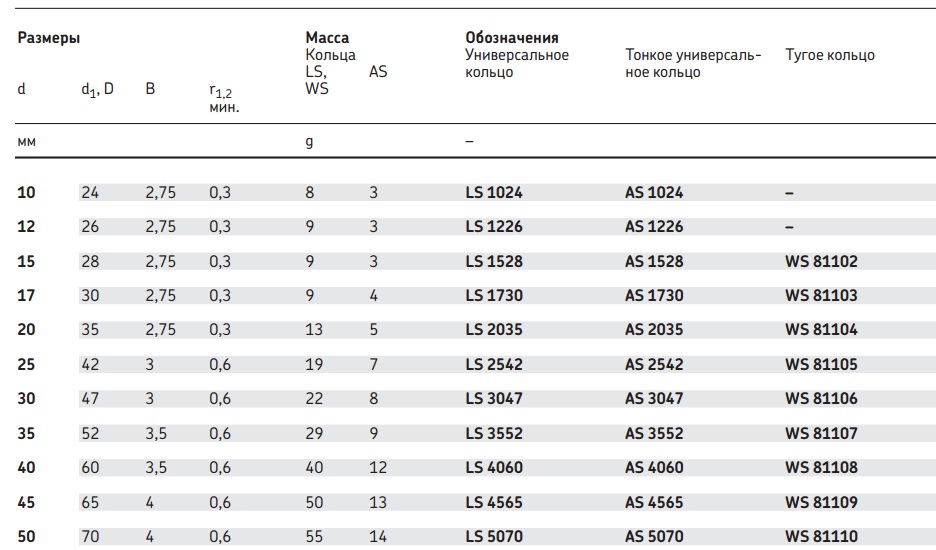

Упорный игольчатый роликоподшипник с центрирующим фланцем и соответствующими шайбами, d 10-50 мм
