Игольчатые подшипники NSK
Описание
игольчатых роликоподшипников NSK

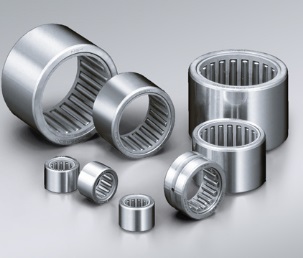

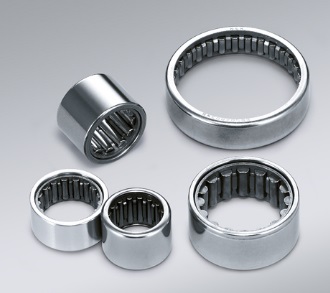

Игольчатые
роликоподшипники NSK содержат в качестве тел качения множество тонких роликов
(иголок) длиной от 3 до 10 диаметров. Так как соотношение наружного диаметра
подшипника к диаметру вписанной окружности является небольшим, игольчатые
роликоподшипники имеют более высокую радиальную грузоподъемность. Среди
выпускаемых типов данных подшипников многие не имеют внутреннего кольца. Различаются
подшипники со штампованным наружным кольцом и подшипники «сплошного» типа с механически
обработанным наружным кольцом. Существуют также сепараторно-роликовые узлы без
колец. Большинство подшипников имеют штампованные стальные сепараторы, кроме того,
применяются подшипники без сепараторов.
Ассортимент подшипников NSK
Игольчатые подшипники без колец:
Игольчатые подшипники со штампованным наружным кольцом:
Неразъемные игольчатые роликоподшипники:
Упорные игольчатые роликоподшипники:
Опорные ролики:
Ролики толкателя:

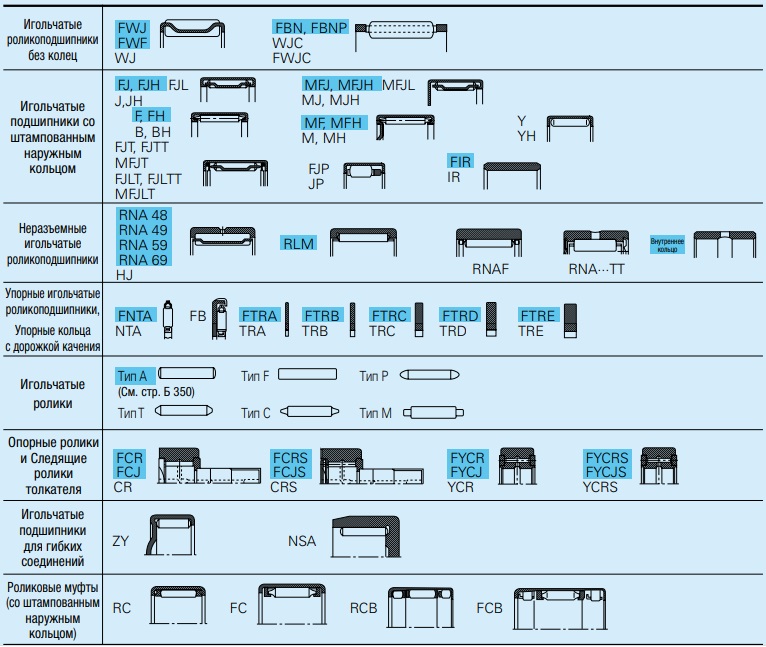

Типы игольчатых подшипников:
Радиальные игольчатые роликоподшипники:
Общепромышленные игольчатые роликоподшипники:

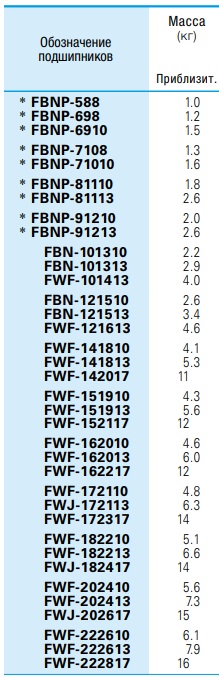

Игольчатые подшипники без колец серии FWF / FWJ

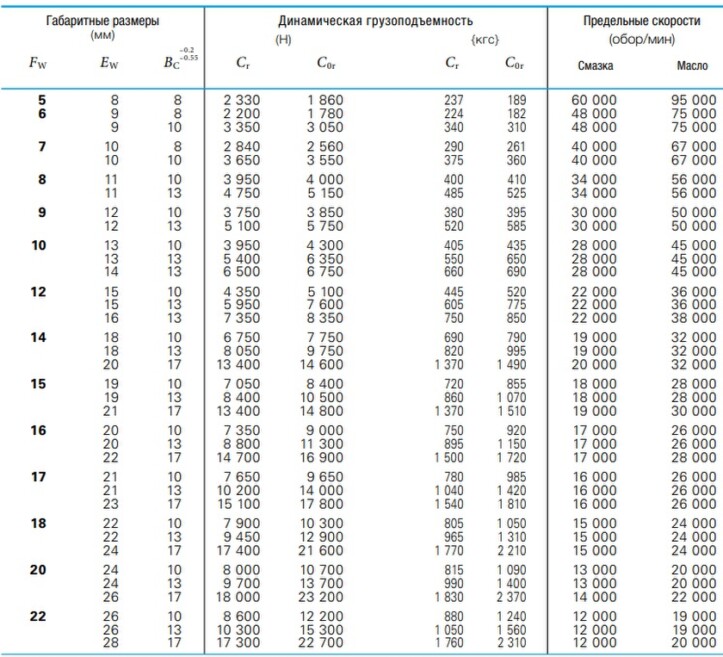

Диаметр вписанной окружности 5 - 22 мм

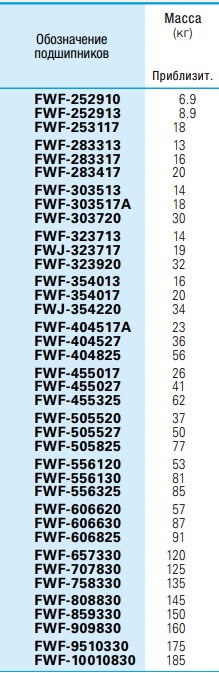

Диаметр вписанной окружности 25 - 100 мм

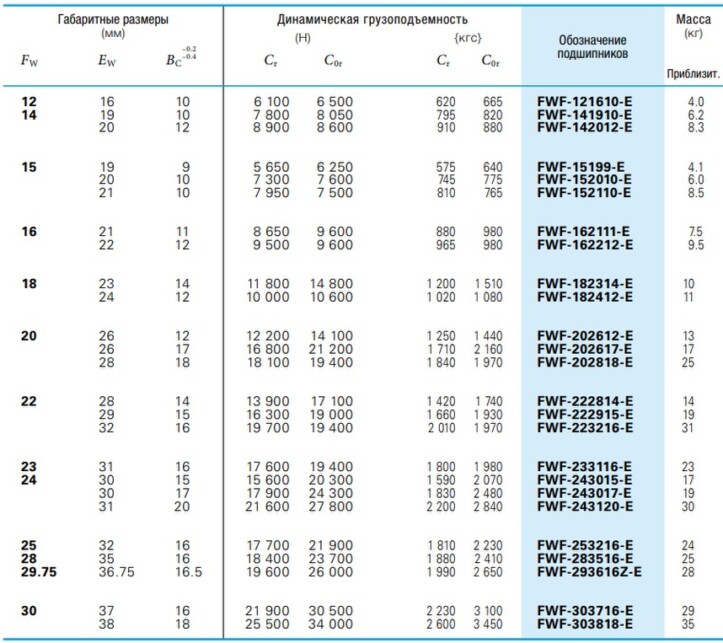

Игольчатые подшипники без колец для большой головки шатуна
Диаметр вписанной окружности 12-30 мм

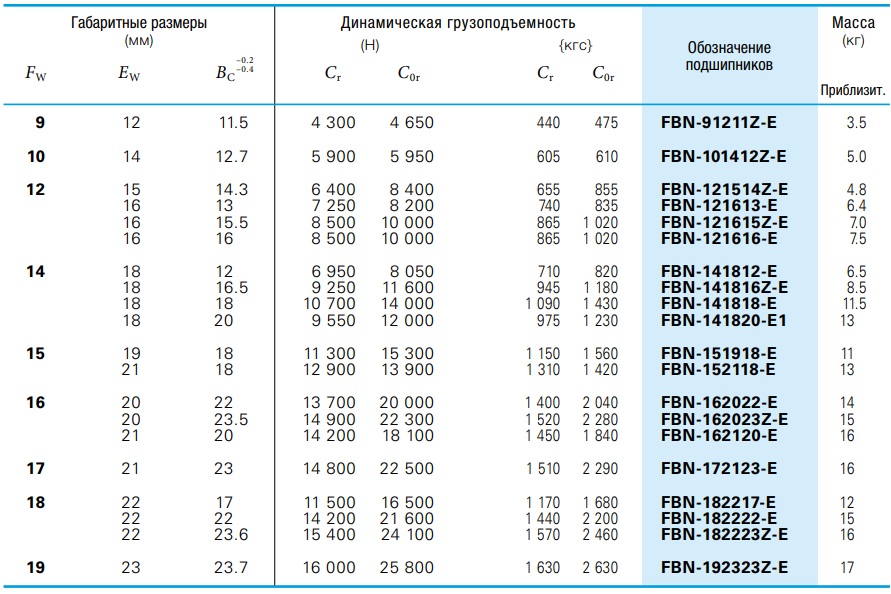

Игольчатые подшипники без колец для малой головки шатуна

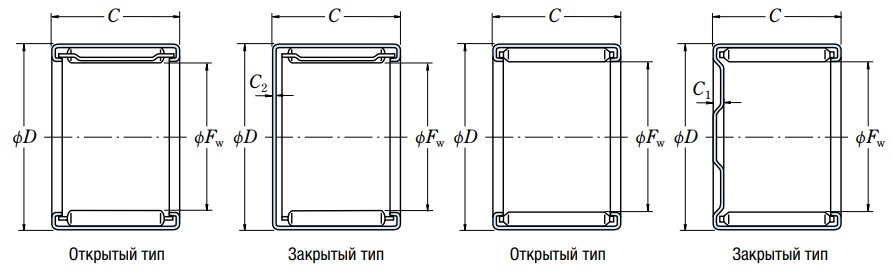

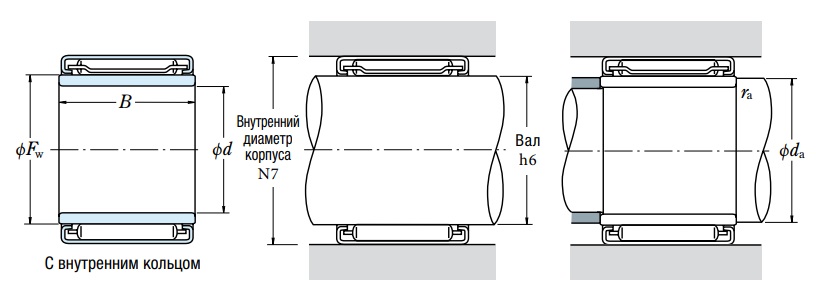

Игольчатые подшипники со штампованным наружным кольцом FJ / MFJ (с сепаратором), F / MF (без сепаратора, полностью заполненные роликами)

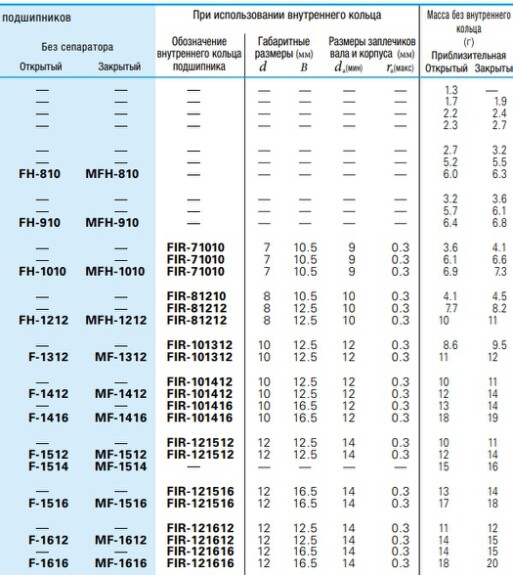

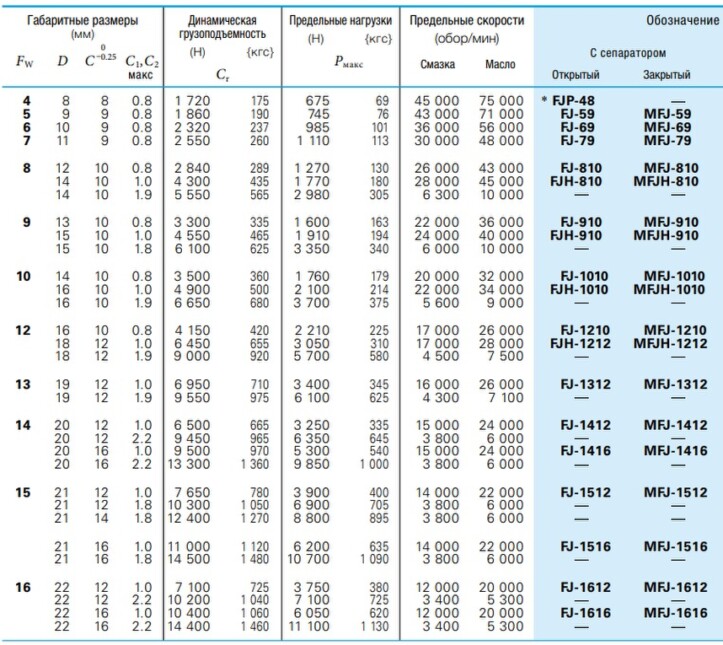

Диаметр вписанной окружности 4-16 мм

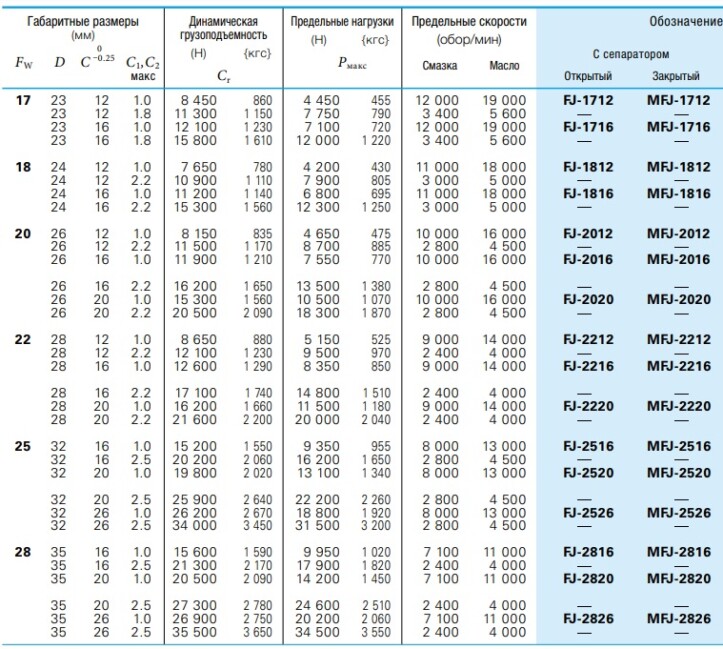

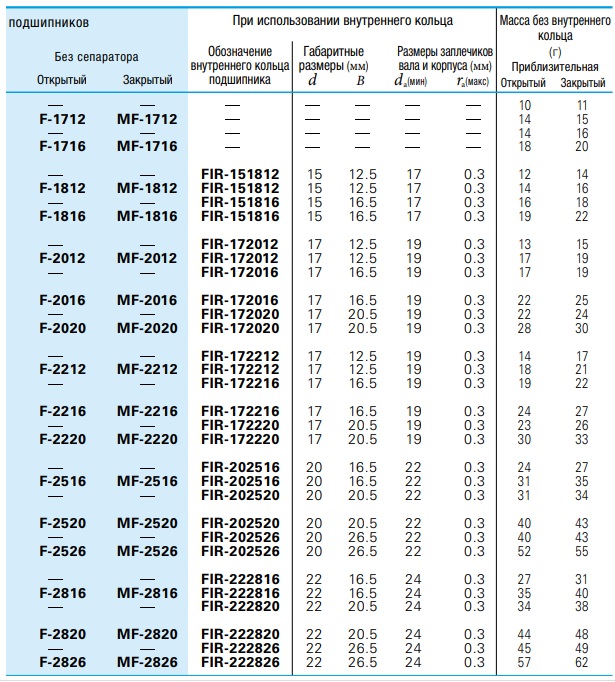

Диаметр вписанной окружности 17-28 мм

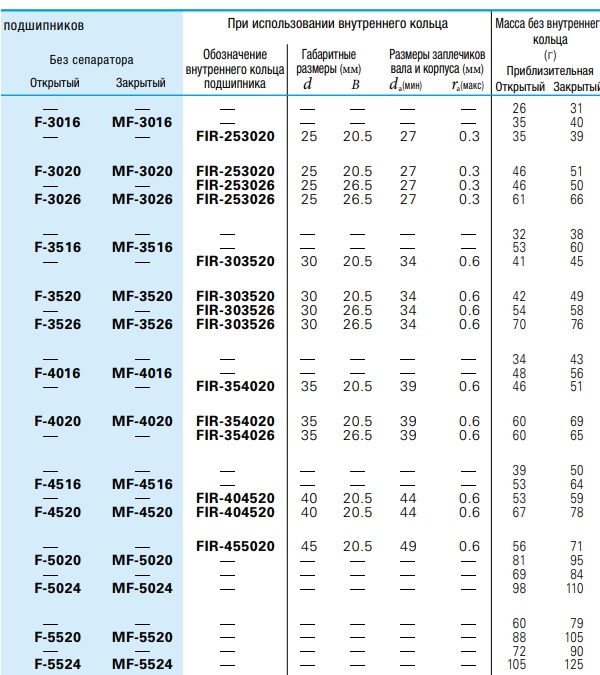

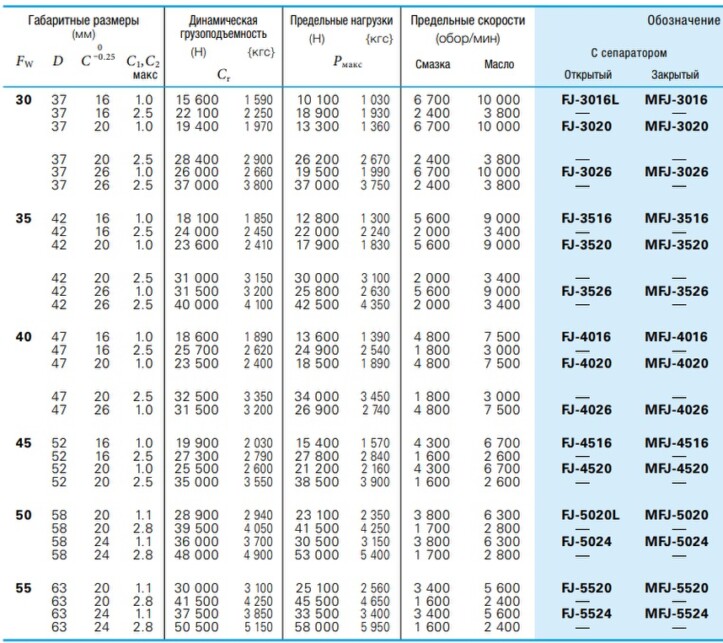

Диаметр вписанной окружности 30-55 мм

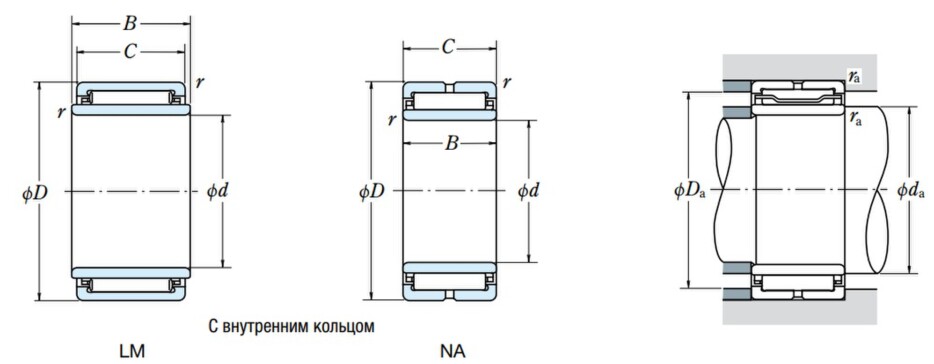

Серия RLM, LM / RNA, NA

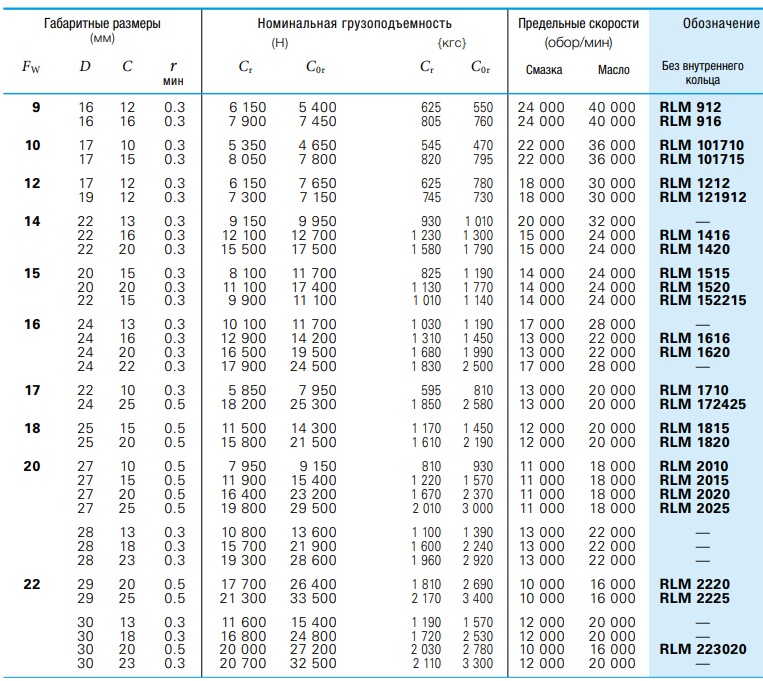

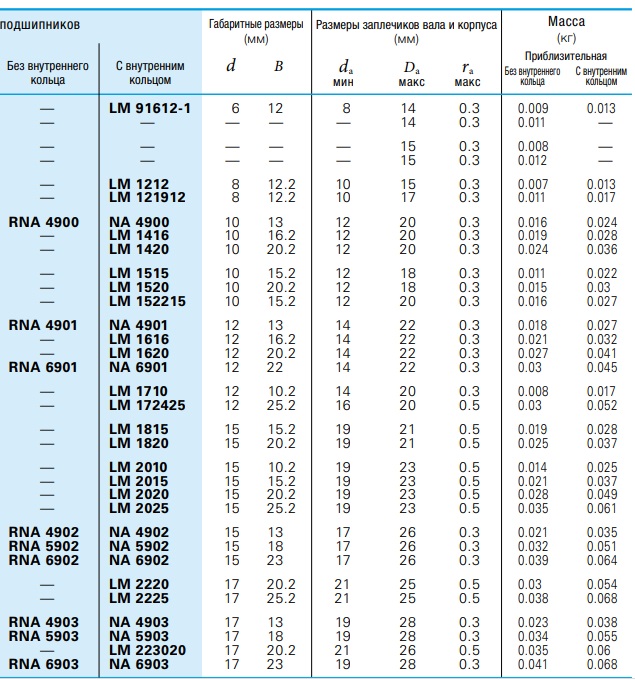

Диаметр вписанной окружности 9-22 мм

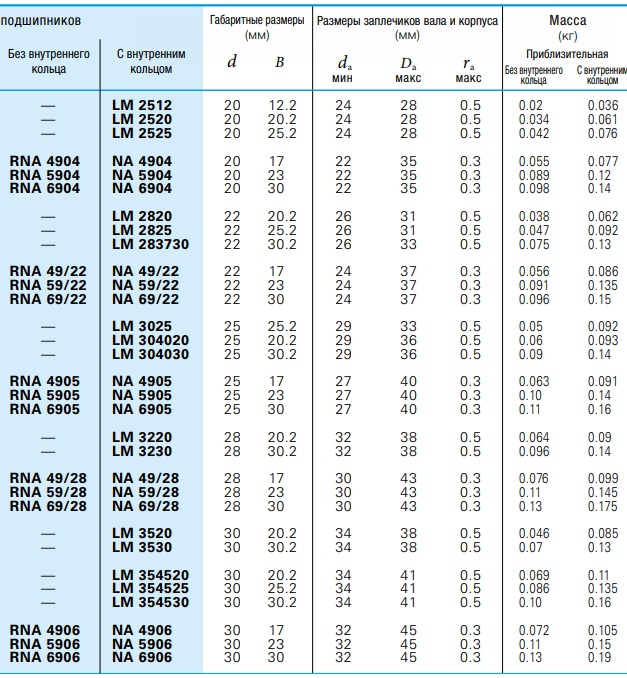

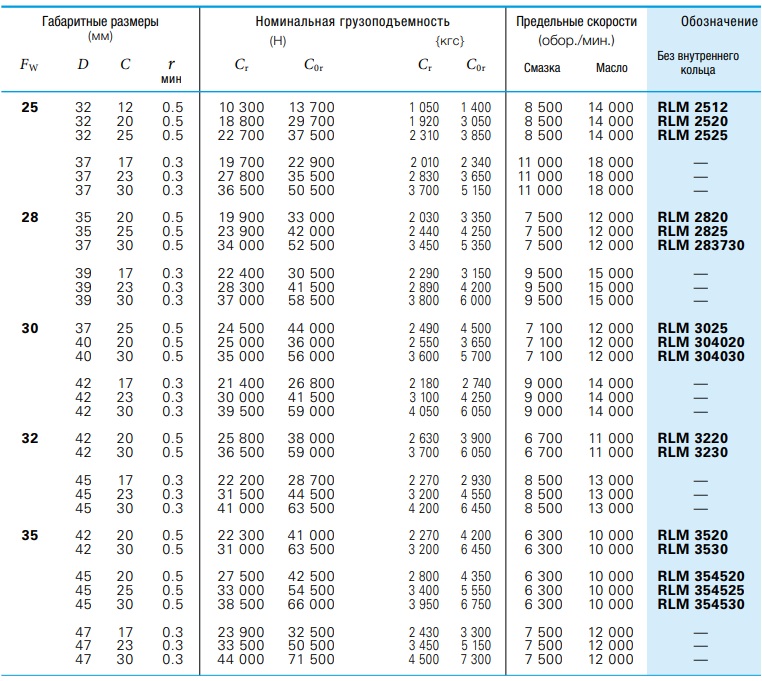

Диаметр вписанной окружности 25-35 мм

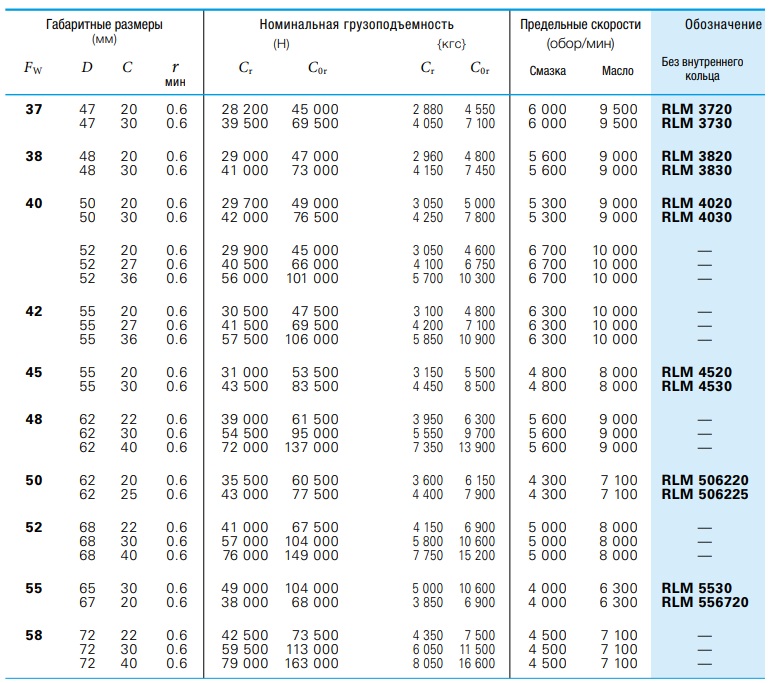

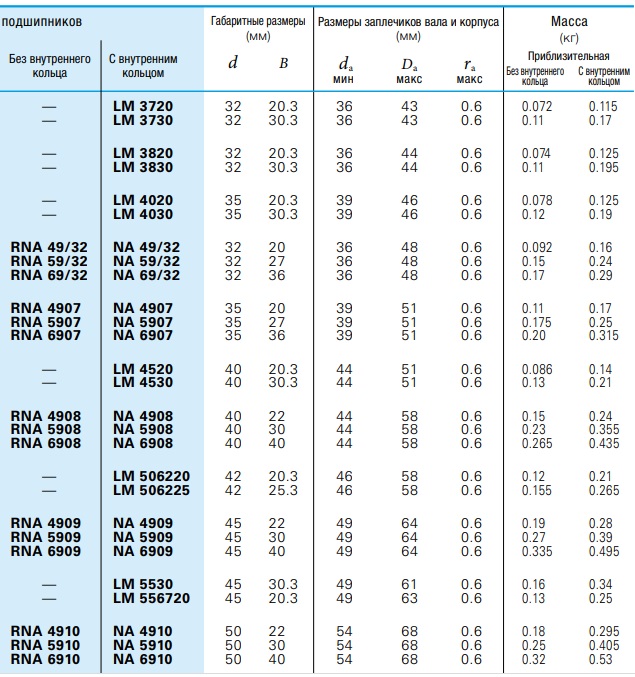

Диаметр вписанной окружности 37-58 мм

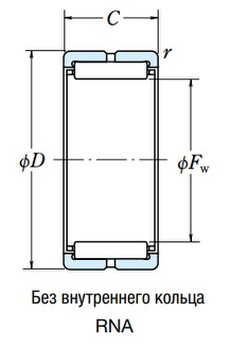

Неразъемные игольчатые роликоподшипники RNA / NA
Диаметр вписанной окружности 63-120 мм

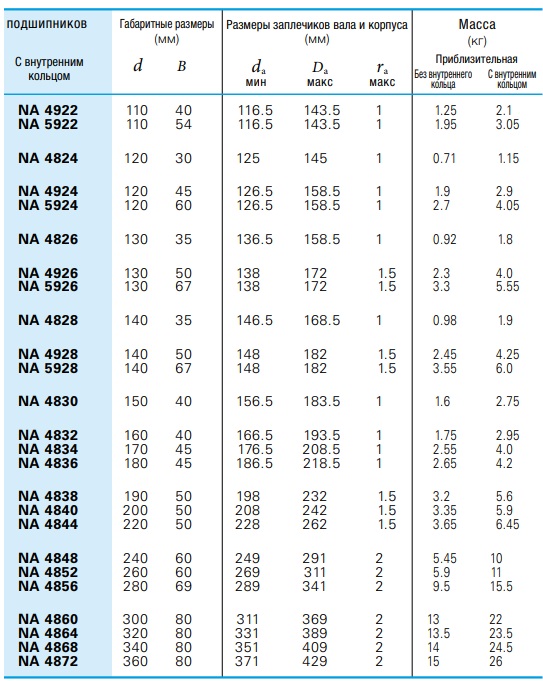

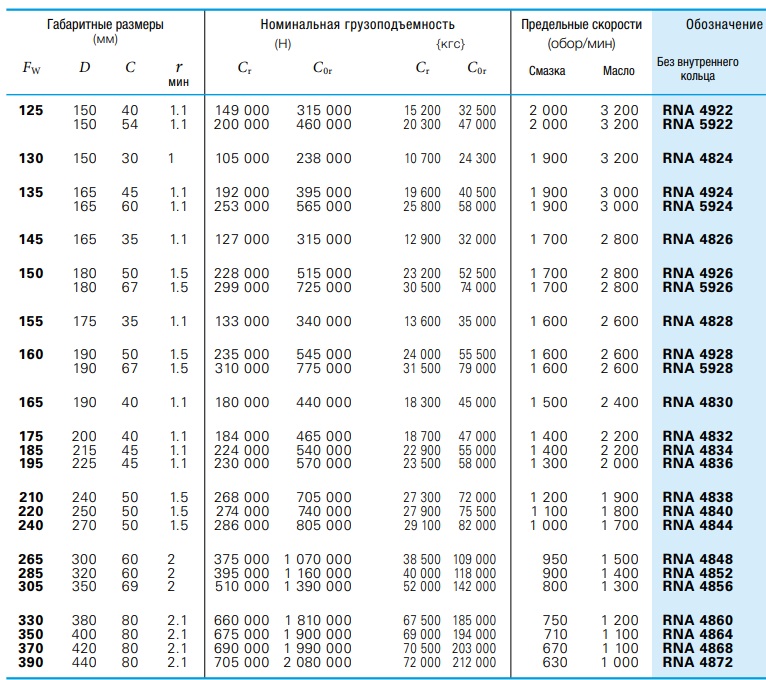

Диаметр вписанной окружности 125-390 мм

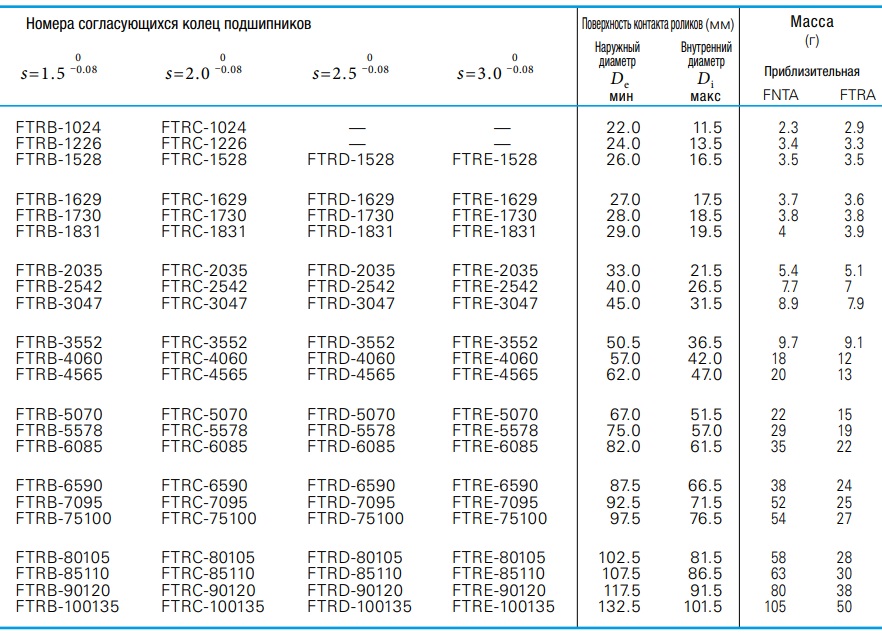

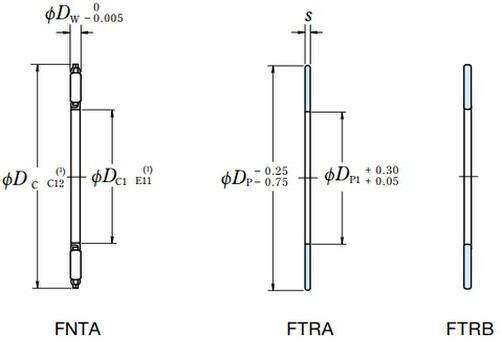

Упорные игольчатые роликоподшипники

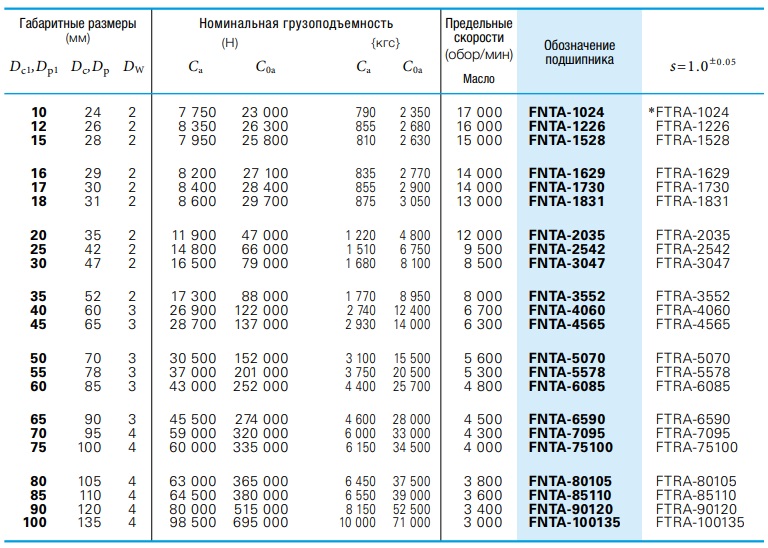

Серия FNTA (Упорные игольчатые роликоподшипники без сепаратора)
Серия Упорные кольца с дорожкой качения
FTRA (s=1.0)
FTRB (s=1.5)
FTRC (s=2.0)
FTRD (s=2.5)
FTRE (s=3.0)
Внутренний диаметр 10 - 100 мм

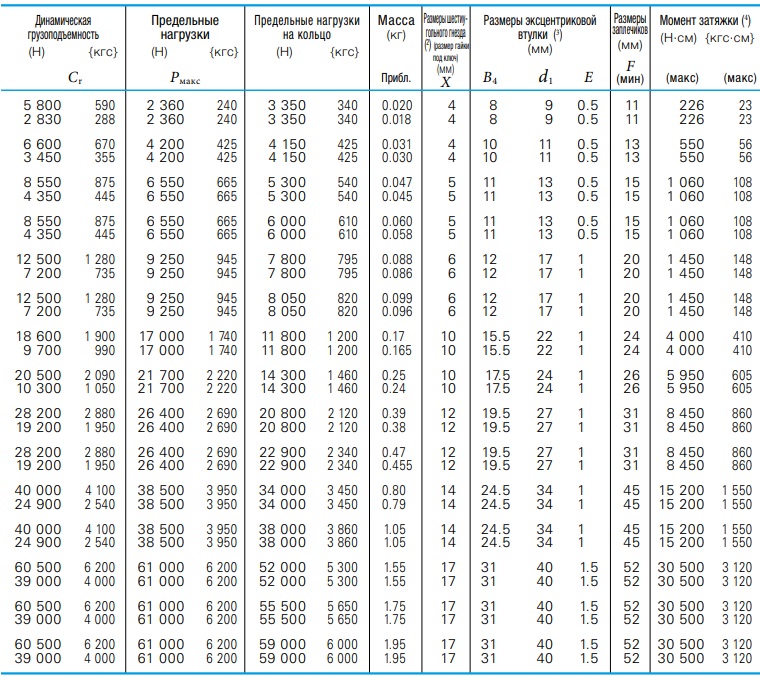

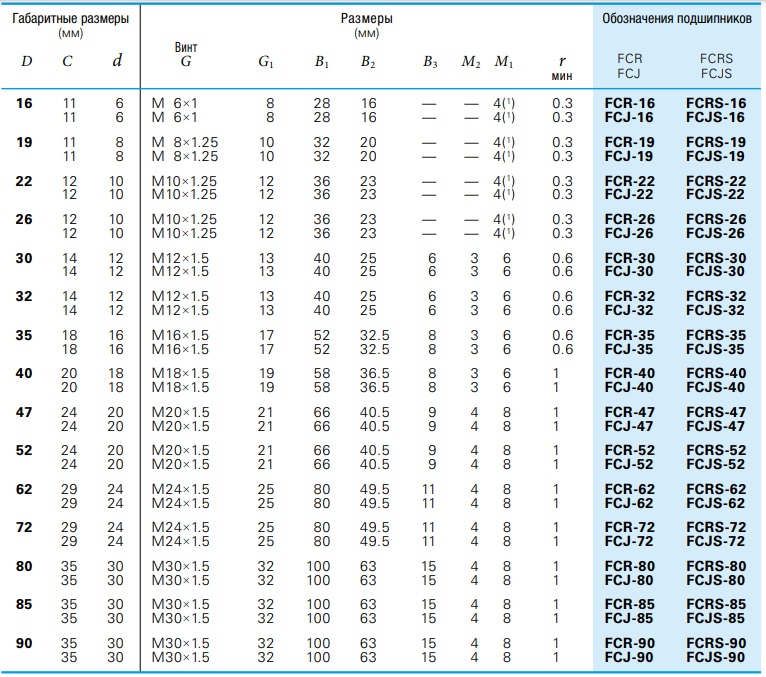

Опорные ролики NSK

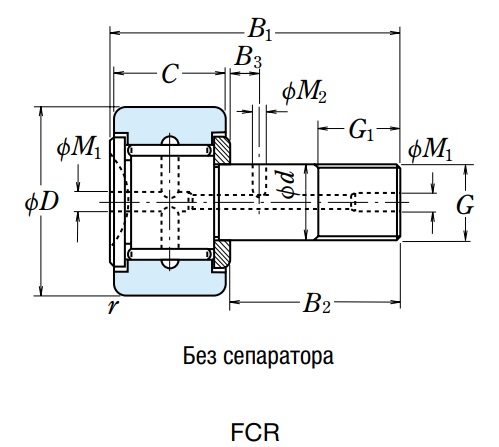

Серия FCR (без сепаратора)

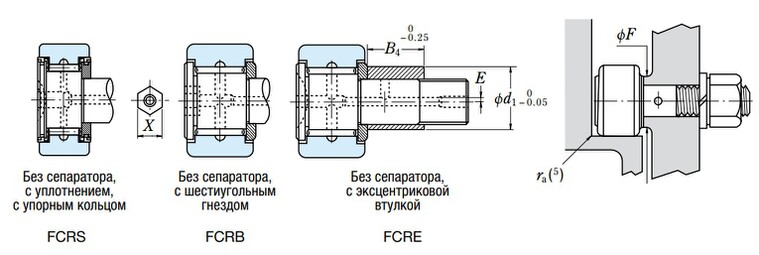

Серия FCRS (без сепаратора, с уплотнением, с опорным кольцом)
Серия FCJ (с сепаратором)
Серия FCJS (с уплотнением, с сепаратором и упорным кольцом)
Наружный диаметр 16-90 мм

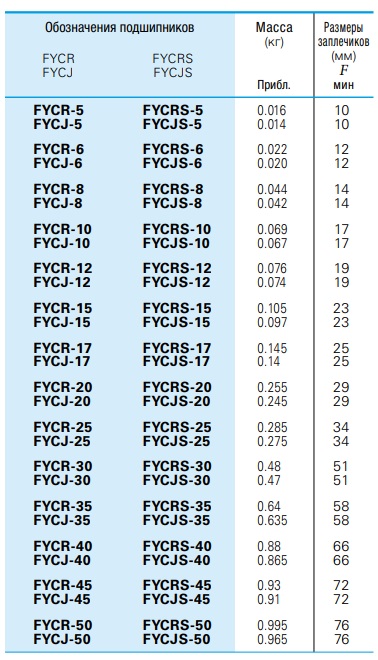

Ролики толкателя NSK
Серия FYCR (без сепаратора)
Серия FYCRS (без сепаратора, с уплотнением, с упорным кольцом)
Серия FYCJ (с сепаратором)
Серия FYCJS (с уплотнением, с сепаратором и упорным кольцом)
Внутренний диаметр 5-50 мм
