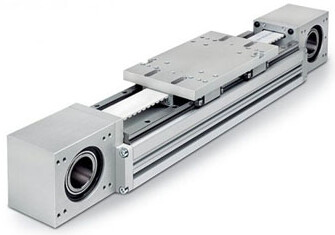

Линейные модули Rollon R-SMART
Модуль R-SMART — это готовый модуль линейного перемещения с шариковой линейной направляющей и приводным зубчатым ремнем, которые обеспечивают простое и точное линейное перемещение с высокой грузоподъемностью. Эти модули можно использовать там, где технологический процесс предполагает непрерывность производства.
Системы "R-Smart" линейного перемещения отличаются повышенной грузоподъёмностью, и хорошо пригодны для перемещения тяговым или толкающим усилием тяжёлый грузов, эти системы также хорошо пригодны для эксплуатации в условиях высокой частоты рабочих циклов, допускают их как консольный, так и портальный монтаж, и хорошо встраиваются в промышленные автоматизированные производственные линии.
Описываемая серия актуаторов линейного перемещения была разработана для эксплуатации в условиях максимальных ускорений и пределах соответствующих параметров грузоподъёмности и скорости перемещений.
Экструдированный профиль
Экструдированные профили из анодированного алюминия, используемые для производства корпусов линейных узлов Rollon серии R-SMART были спроектированы и изготовлены в сотрудничестве с лидирующей компанией в данной отрасли для получения правильного сочетания высокой механической прочности и низкого веса. используемый сплав анодированного алюминия "6060" был экструдирован с размерными допусками, соответствующими стандартам EN 755-9.
Приводной ремень
В актуаторах серии Rollon R-Smart используются полиуретановые приводные ремни со стальным армированием и профилем типа АТ. Ремни такого типа оптимально пригодны для использования в подобных актуаторах благодаря таким своим характеристикам, как высокая нагрузочная способность, компактность и малошумность. В сочетании с беззазорным приводом ремня такое решение позволяет обеспечить плавность хода каретки в том числе и в условиях частой смены направления её перемещения. Оптимизация реализуемого в конкретных моделях соотношения максимальной ширины приводного ремня и размеров корпуса актуатора позволила обеспечить следующие эксплуатационные характеристики:
• Высокая скорость перемещений
• Малошумность
• Малая интенсивность износа
Каретка
Каретки актуаторов Rollon R-Smart линейного перемещения целиком выполнены из анодированного алюминия. При этом размеры каретки могут быть разными, в зависимости от модели.
Эксплуатационные характеристики
• На корпусе актуатора установлены профильные направляющие высокой грузоподъёмности.
• Каретка установлена на четырёх шариковых блоках с преднатягом, что позволяет ей эффективно воспринимать усилия, воздействующие на неё во всех основных направлениях.
• В каретках данной серии актуаторов используются профильные направляющие с блоками, оснащенными шариковым сепаратором, предотвращающим контакт шариков между собой.
• Каждый из шариковых блоков имеет уплотнения с обоих концов, при необходимости эксплуатации актуатора в условиях повышенной запылённости в конструкцию может добавляться дополнительный торцевой скребок.
Особенности описываемой системы линейного перемещения
• Высокие скорости и ускорения
• Высокая грузоподъёмность
• Высокая устойчивость к изгибу
• Малые потери на трение
• Длительный срок службы
• Малошумность
Технические характеристики модуля серии R-SMART 120 SP
*1) С применением предлагаемых компанией Rollon специальных соединительных приспособлений максимальная длина хода может достигать 11 000 (у модификации SP4) и 11 080 (у модификации SP6) мм.
*2) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.
Технические характеристики модуля серии R-SMART 160 SP
*1) С применением предлагаемых компанией Rollon специальных соединительных приспособлений максимальная длина хода может достигать 11 000 (у модификации SP4) и 11 080 (у модификации SP6) мм.
*2) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.

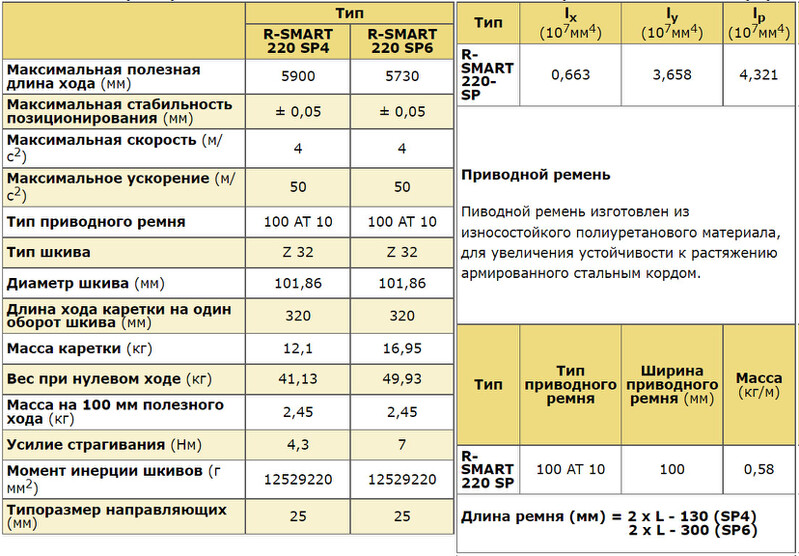

Технические характеристики модуля серии R-SMART 220 SP
*1) С применением предлагаемых компанией Rollon специальных соединительных приспособлений максимальная
длина хода может достигать 11 100 (у модификации SP4) и 10 900 (у модификации SP6) мм.
*2) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.

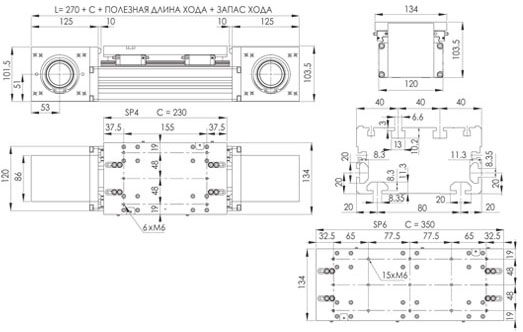

Размеры модуля серии R-SMART 120 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии R-SMART 120 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| R-SMART 120-SP4 | 3154 | 2090 | 96800 | 45082 | 96800 | 4453 | 6244 | 6244 |
| R-SMART 120-SP6 | 3154 | 2090 | 145200 | 67623 | 145200 | 6679 | 11906 | 11906 |

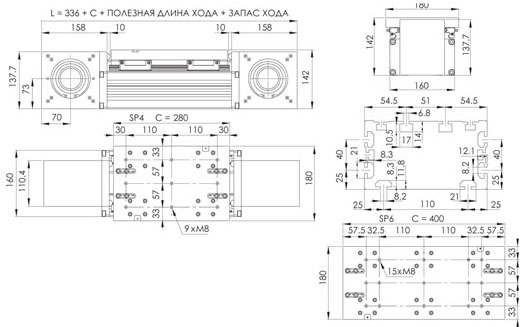

Размеры модуля серии R-SMART 160 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии R-SMART 160 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| R-SMART 160-SP4 | 4980 | 3390 | 153600 | 70798 | 153600 | 8909 | 12595 | 12595 |
| R-SMART 160-SP6 | 4980 | 3390 | 230400 | 106197 | 230400 | 13363 | 21427 | 21427 |

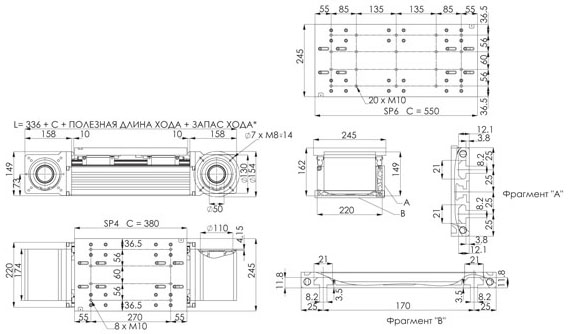

Размеры модуля серии R-SMART 220 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии R-SMART 220 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| R-SMART 220-SP4 | 9960 | 7380 | 258800 | 116833 | 258800 | 21998 | 28468 | 28468 |
| R-SMART 220-SP6 | 9960 | 7380 | 388200 | 175249 | 388200 | 32997 | 50466 | 50466 |
