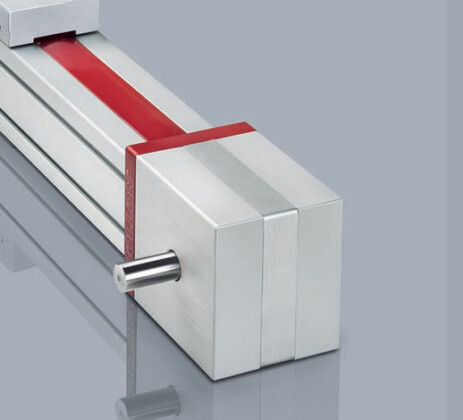

Актуаторы Rollon серии ONE
Актуаторы этой серии представляют собой линейные актуаторы с механизмом перемещения на основе ремённой передачи, специально разработанные для использования в чистых комнатах.
Особенность актуатора заключается в том, что его конструкцияпрепятствует попаданию частиц изнутри актуатора в то помещение, в котором он эксплуатируется.
Актуаторы данной серии также пригодны для их использования в условиях повышенной загрязнённости воздуха - в этом случае в них создаётся избыточное давление в 0,8 бар, препятствующее попадание вовнутрь актуатора чужеродных частиц извне.
Особенности:
• Корпуса актуаторов линейного перемещения серии "ONE" компании "Rollon" выполнены из анодированного алюминиевого профиля
• Актуаторы серии "ONE" являются первыми линейными актуаторами с зубчатыми приводными ремнями, соответствующими классу "3" по стандарту МОС.
• Каретки актуаторов "Rollon ONE" линейного перемещения целиком выполнены из анодированного алюминия.
• Актуаторы серии "Rollon ONE" оснащаются полиуретановым уплотнением, защищающим все внутренние части актуатора от попадания пыли и посторонних частиц.
• Практически отсутствует необходимость в регулярном техническом обслуживании (в зависимости от применения)
Физические характеристики линейных направляющих Rollon серии ONE
Плотность (кг/дм3) | Коэффициент упругости ( кН/мм2) | Коэффициент теплового расширения (20°-100°C) | Теплопроводность (20°C) (Вт/ м) | Удельная теплоёмкость (0°-100°C) (Дж/ кг) | Сопротивление ( Ω . м . 10-9) | Точка плавления (°С) |
2,7 | 69 | 23 | 200 | 880-900 | 33 | 600-655 |

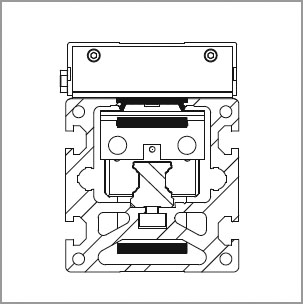

"ONE SP" - вид в сечении

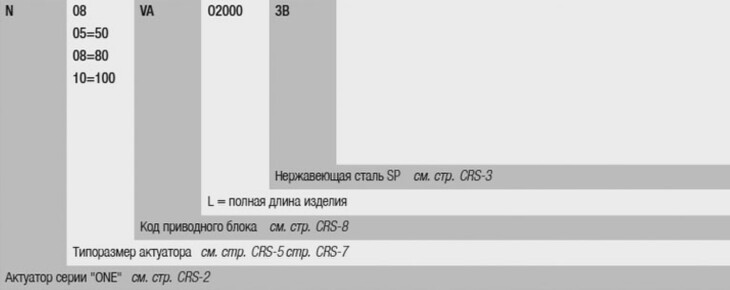

Идентификационный код систем "ONE" линейного перемещения
Актуаторы Rollon серии ONE 50 SP

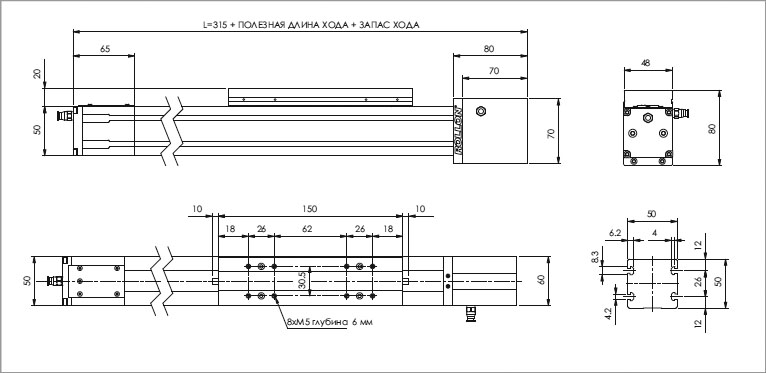

Размеры актуаторов "ONE 50"
Технические характеристики линейных направляющих Rollon серии ONE 50 SP
Тип | ||||
"ONE 50" | ||||
Максимальная полезная длина хода [мм] | 3700 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | |||
Максимальная скорость [м/с] | 4 | |||
Максимальное ускорение [м/с2] | 50 | |||
Тип приводного ремня | "22 AT 5" | |||
Тип шкива | "Z 23" | |||
Диаметр шкива [мм] | 36,61 | |||
Длина хода каретки на один оборот шкива [мм] | 115 | |||
Масса каретки [кг] | 0,4 | |||
Вес при нулевом ходе [кг] | 1,8 | |||
Масса на 100 мм полезного хода [кг] | 0,4 | |||
Усилие страгивания [Нм] | 0,4 | |||
Момент инерции шкивов [г мм2] | 19810 | |||
Актуаторы Rollon серии ONE 80 SP

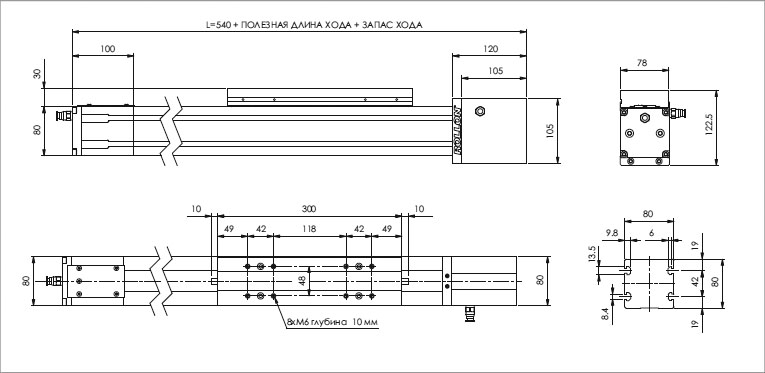

Размеры актуаторов "ONE 80"
Технические характеристики линейных направляющих Rollon серии ONE 50 SP
Тип | ||||
"ONE 80" | ||||
Максимальная полезная длина хода [мм] | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | |||
Максимальная скорость [м/с] | 5 | |||
Максимальное ускорение [м/с2] | 50 | |||
Тип приводного ремня | "32 AT 10" | |||
Тип шкива | "Z 19" | |||
Диаметр шкива [мм] | 60,48 | |||
Длина хода каретки на один оборот шкива [мм] | 190 | |||
Масса каретки [кг] | 2,7 | |||
Вес при нулевом ходе [кг] | 10,5 | |||
Масса на 100 мм полезного хода [кг] | 1 | |||
Усилие страгивания [Нм] | 2,2 | |||
Момент инерции шкивов [г мм2] | 388075 | |||
Актуаторы Rollon серии ONE 110 SP
Размеры актуаторов "ONE 80"
Технические характеристики линейных направляющих Rollon серии ONE 50 SP
Тип | ||||
"ONE 80" | ||||
Максимальная полезная длина хода [мм] | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | |||
Максимальная скорость [м/с] | 5 | |||
Максимальное ускорение [м/с2] | 50 | |||
Тип приводного ремня | "50 AT 10" | |||
Тип шкива | "Z 27" | |||
Диаметр шкива [мм] | 85,94 | |||
Длина хода каретки на один оборот шкива [мм] | 270 | |||
Масса каретки [кг] | 5,6 | |||
Вес при нулевом ходе [кг] | 22,5 | |||
Масса на 100 мм полезного хода [кг] | 1,4 | |||
Усилие страгивания [Нм] | 3,5 | |||
Момент инерции шкивов [г мм2] | 2,193 · 106 | |||
