Линейные направляющие HIWIN CRG
Серия CRG спроектирована, как высокогрузоподъемная и жесткая, по сравнению с линейными направляющими других серий, производителя HIWIN.  Серия CRG линейных направляющих применяется в обрабатывающих центрах и токарных станках с ЧПУ.
Самоустановка
Благодаря особенностям конструкции с полукруглым профилем и углом контакта тел скольжения в 45 градусов, линейные направляющие имеют способность к самоустановке, что помогает избежать ошибок вызванных неровностями поверхности. Такая конструкция обеспечивает плавное перемещение и высокую точность хода. В сочетании с жесткостью и высокой грузоподъемностью делает эту серию незаменимой в производственном процессе.

Взаимозаменяемость
Высокая точность и четкое соблюдение допусков позволяют серии CRG поддерживать серийную взаимозаменямость. Это означает, что опорный блок (каретка) и линейная направляющая (рельс) одного типорамера в серии CRG, могут быть использованы вместе, в случае совпадения типоразмеров.

Высокая жесткость конструкции во всех направлениях
Серия CRG имеет равномерную нагружаемость во всех направлениях благодаря особенностям конструкции.
Классы точности
Классы точности серии RG подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

Допустимое отклонение параллельности
Длина рельсаТочность
CHPSPUP
100127322
100-200149422
200-3001510532
300-5001712632
500-7002013742
700-9002215853
900-11002416963
1100-150026181174
1500-190028201384
1900-2500312215105
2500-3100332518116
3100-3600362720147
3600-4000372821157
Натяг

Определение

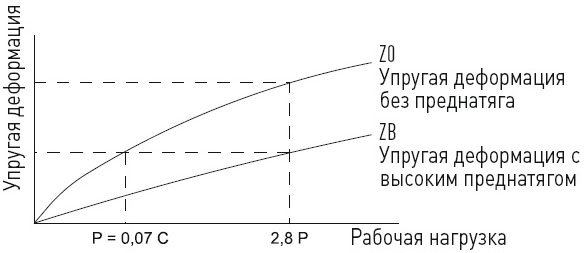

При оформлении заказа для каждой профильной линейной направляющей можно выбрать преднатяг. Обычно в профильных линейных направляющих (рельсах) используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность. Кривая показывает, что при сильном преднатяге жесткость удваивается. Чтобы избежать преждевременного износа системы, для профильных направляющих, типоразмер которых менее 20, не рекомендуется преднатяг свыше ZA.

Классы натяга
Существуют три стандартных класса натяга для различных условий применения.
КлассКодНатягУсловияУсловия применения
Легкий натягZ00-0.02C
Неизменное направление нагрузки, незначительные толчки и низкая точность
Транспортная техника, автоматические упаковочные машины, оси X-Y в промышленных машинах, сварочные автоматы
Средний натягZA0.05C-0.07CНеобходима высокая точность
Станки с программным управлением, оси Z в промышленных машинах, электроэрозионные станки, токарные станки с ЧПУ, прецизионные координатные столы, измерительные приборы
Сильный натягZB0.10C-0.12C
Необходима высокая жесткость, вибрации и толчки
Станки с программным управлением, шлифовальные машины, токарные станки с ЧПУ, горизонтальные и вертикальные фрезерные станки, ось Z металлообрабатывающих станков, высокопроизводительные машины для резки
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
КлассВзаимозаменяемые направляющиеНевзаимозаменяемые направляющие
Класс натягаZ0, ZAZ0, ZA, ZB

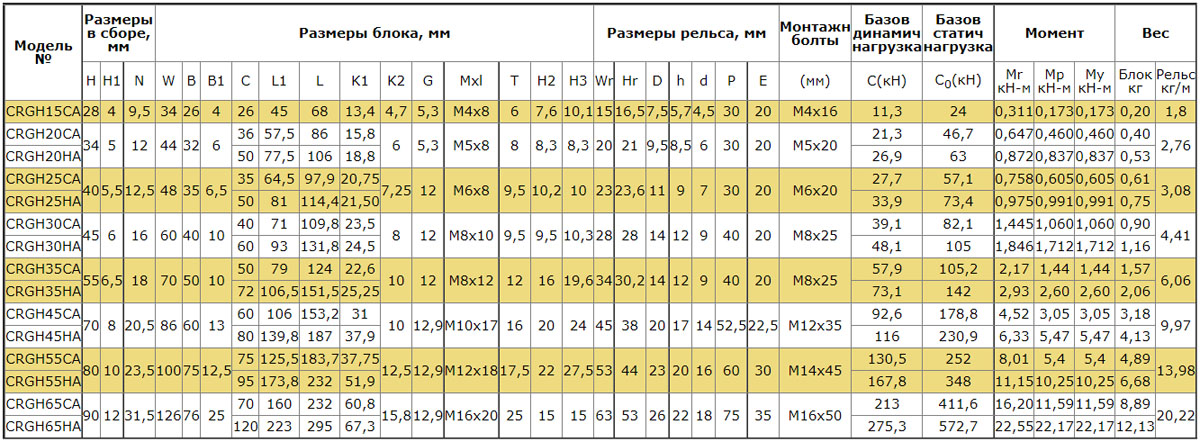

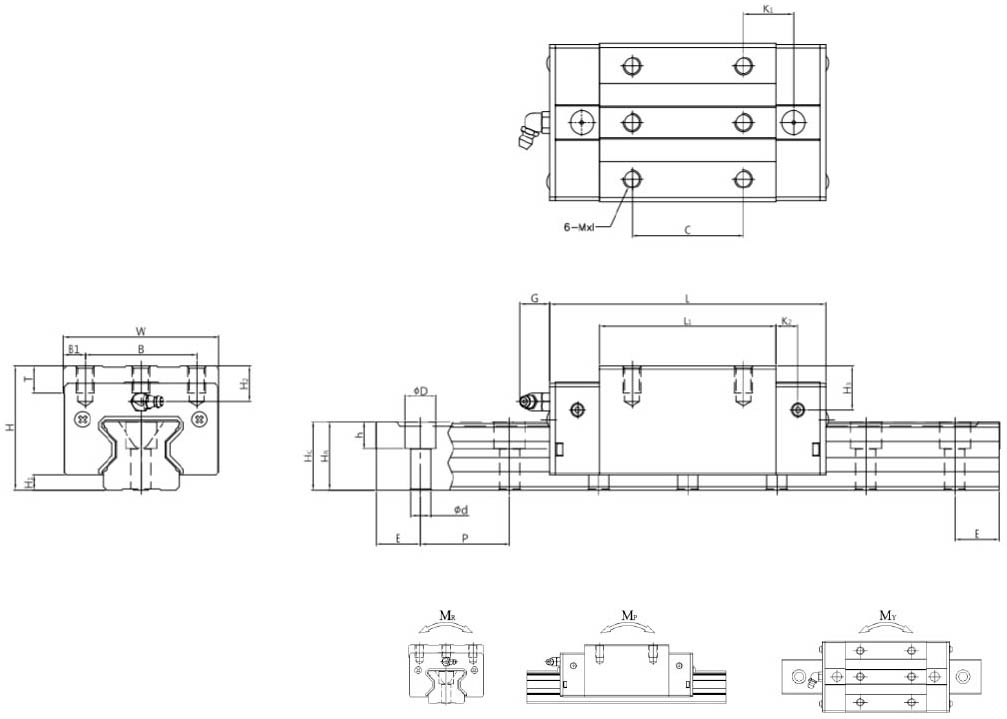

Технические характеристики CRGH-CA/CRGH-HA: CRGH15CA, CRGH20CA, CRGH20HA, CRGH25CA, CRGH25HA, CRGH30CA, CRGH30HA, CRGH35CA, CRGH35HA, CRGH45CA, CRGH45HA, CRGH55CA, CRGH55HA, CRGH65CA, CRGH65HA

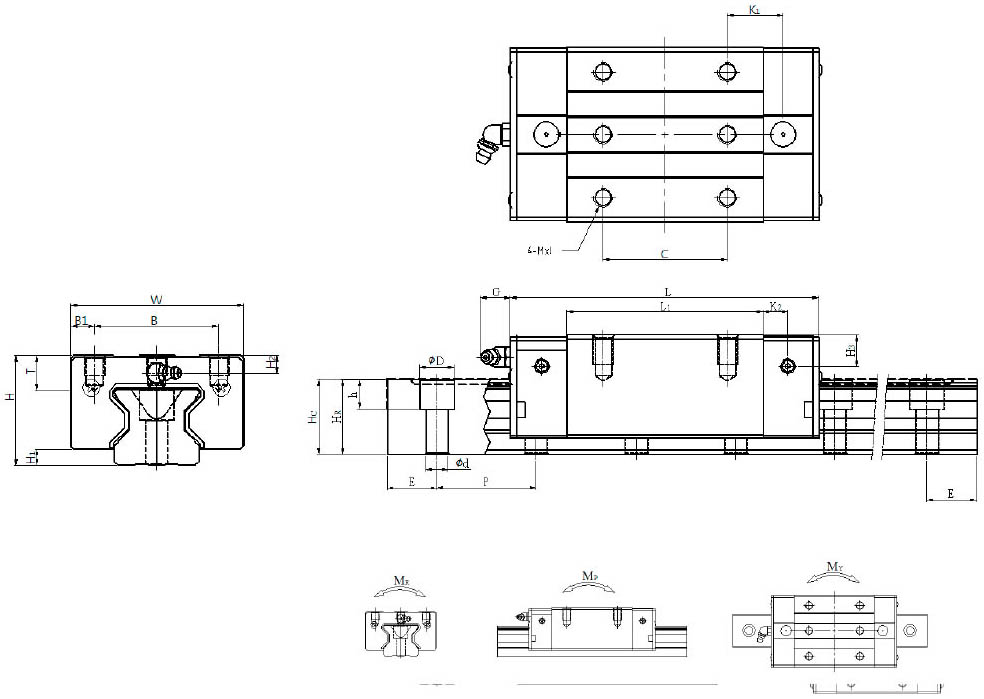

Технические характеристики CRGW-CC/CRGW-HC: CRGW15CC, CRGW20CC, CRGW20HC, CRGW25CC, CRGW25HC, CRGW30CC, CRGW30HC, CRGW35CC, CRGW35HC, CRGW45CC, CRGW45HC, CRGW55CC, CRGW55HC, CRGW65CC, CRGW65HC

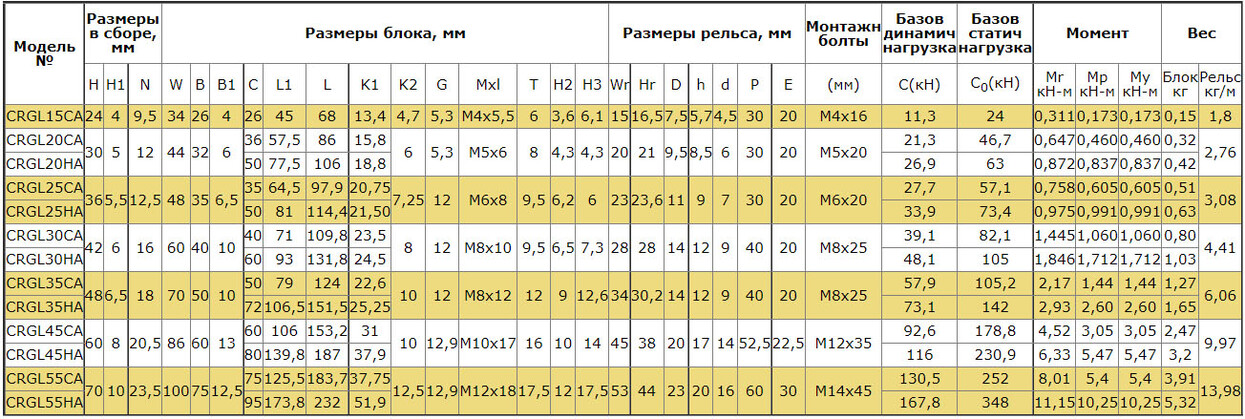

Технические характеристики CRGL-CA/CRGL-HA: CRGL15CA, CRGL20CA, CRGL20HA, CRGL25CA, CRGL25HA, CRGL30CA, CRGL30HA, CRGL35CA, CRGL35HA, CRGL45CA, CRGL45HA, CRGL55CA, CRGL55HA


Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.
Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК.  Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.


Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.


Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.

Стандартная и максимальная длина рельса

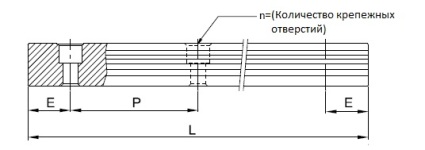

HIWIN предлагает стандартную длину рельса под нужды клиента. Для нестандартной длины Е рекомендуемый размер не должен превышать 1/2 размера шага (Р). Это предотвращает нестабильность конца рельса.


L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).

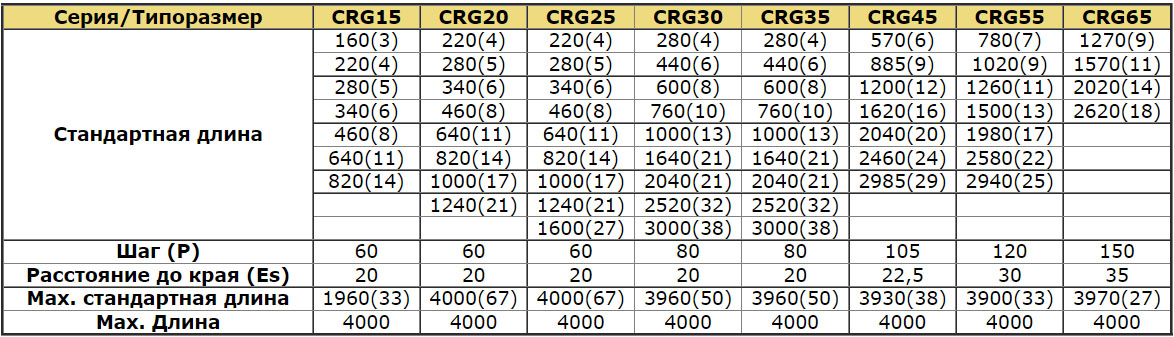

Стандартная и Маx. длина направляющей: CRG15, CRG20, CRG25, CRG30, CRG35, CRG45, CRG55, CRG65

Маркировка
Взаимозаменяемый тип
CRG - W - 25 - C - A - E - ZA - P + ZZ/E2
CRG - серияW - тип блока:
W: фланцевый;
H: прямоугольный;
L: прямоугольный (низкий)3
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка:
С: высокая;
H: сверхвысокая
A - крепление блока
A:сверху;
B: снизу;
С: смешанный тип
E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0 - натягP - класс точности
(C, H, P)
ZZ - защита от пыли2;
Е2 - система смазки;
SE - металлические заглушки.
Невзаимозаменяемый тип
CRG - W - 25 - C - A - E - 2 - R - 1600- E - ZA - P - ll + DD/E2/RC
CRG - серия
W - тип блока
W: фланцевый;
H: прямоугольный;
L: прямоугольный(низкий)3
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка
С: высокая;
H: сверхвысокая
A - крепление блока
A: сверху;
В: снизу;
С: сверху или снизу
E - Специальная блок
Нет - Стандартная каретка
2 - кол-во блоков на направляющей
R - Тип крепления рельса
R: Крепление сверху
T: Крепление снизу
1600 - длина направляющей (мм)E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0, ZB - натягP - класс точности
(C, H, P, SP, UP)
ll - количество рельс в комплекте1DD - защита от пыли;
Е2 - система смазки;
SE - металлические заглушки;
RC - усиленные заглушки
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
3. Тип опорного блока HGL с низким профилем серии HGH с высотой, как у серии HGW.

Маркировка рельса CRG
CRG - R - 25 - R - 1200 - E - P + RC
CRG - серияR - взаимозаменяемая направляющая
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
R - тип крепления рельса:
R: крепление сверху;
T: крепление снизу
1200 - длина направляющей
E - Специальная направляющая
Нет - Стандартная направляющая
P - класс точности (C,H,P)RC - усиленные заглушки
