Линейные направляющие HIWIN MG/MGO

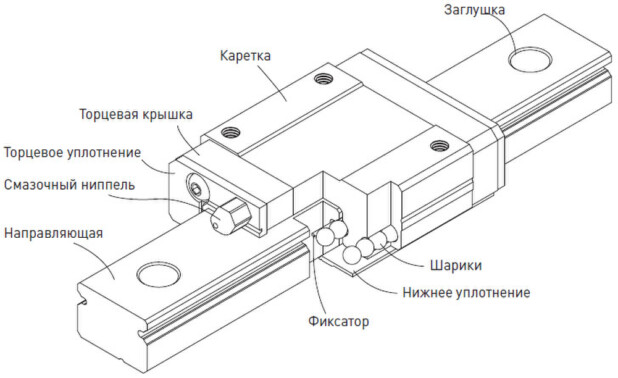

Линейные направляющие HIWIN серии MG и серии MGO (с облегченной кареткой из композитного материала) отличаются от остальных серий этого производителя своими миниатюрными размерами. Небольшой вес и размер в сочетании с антикоррозийным покрытием, точностью и жесткостью системы, нагружаемой во всех направлениях, дают возможность найти широкое применение таких компонентов в робототехнике, измерительных приборах, медицинском оборудовании, полупроводниковой промышленности. В наличии имеются компоненты без покрытия, из нержавеющей стали и хромированные. Модели серии взаимозаменяемы для определенных классов точности.
MG
MGO
Защита от пыли
В базовую комплектацию входит стандартный набор защиты от пыли: торцевой уплотнитель, нижний уплотнитель (в качестве опции для типоразмеров 12,15), крышка (для типоразмеров 12,15).
Свойства серии
1. Благодаря более широкой форме каретки (опорного блока) достигается улучшенное восприятие моментов нагрузки.
2. Профиль поверхности особо жесткий во всех направлениях.
3. Все металлические детали изготовлены из коррозионно стойких материалов.
Применение
Серии MGN/MGW могут применяться в самых популярных на сегодняшний день областях, таких как полупроводниковое оборудование, монтаж печатных плат, робототехника, медицинское оборудование, измерительные приборы, автоматизация офисной деятельности и там, где ограниченно пространство.
Классы точности
Точность взаимозаменяемых систем серии MG разделена на три класса: нормальные (C), особо точные (H) и прецизионные (P). Подходящую точность можно выбрать в соответствии с требованиями оборудования, на которое будет устанавливаться профильная направляющая.
Точность взаимозаменяемых и не взаимозаменяемых систем
Допустимое отклонение по высоте у взаимозаменяемых и невзаимозаменяемых систем минимальна.
Класс точности | C | H | P |
Допустимые отклонения по высоте (Н) | ±0.04 | ±0.02 | ±0.01 |
Допуcтимое отклонение по ширине (N) | ±0.04 | ±0.025 | ±0.015 |
Среднее отклонение по высоте (Н) | 0.03 | 0.015 | 0.007 |
Среднее отклонение по высоте (Н) | 0.03 | 0.02 | 0.01 |
Среднее отклонение по ширине N (основной рельс) | 0.07 | 0.04 | 0.02 |
Параллельность поверхности С блока к поверхности (А) | Смотреть таблицу "Допустимое отклонение параллельности" | ||
Параллельность поверхности D блока к поверхности (В) |
Точность невзаимозаменяемых систем
Уровень точности рассчитывается от центральной части каждой каретки.
Класс точности | C | H | P |
Допустимые отклонения по высоте (Н) | ±0.04 | ±0.02 | ±0.01 |
Допуcтимое отклонение по ширине (N) | ±0.04 | ±0.025 | ±0.015 |
Среднее отклонение по высоте (Н) | 0.03 | 0.015 | 0.007 |
Среднее отклонение по ширине (N) | 0.03 | 0.02 | 0.01 |
Параллельность поверхности С блока к поверхности (А) | Смотреть таблицу "Допустимое отклонение параллельности" | ||
Параллельность поверхности D блока к поверхности (В) |
Допустимое отклонение параллельности
Длина рельса | Точность | ||
C | H | P | |
<50 | 12 | 6 | 2 |
50-80 | 13 | 7 | 3 |
80-125 | 14 | 8 | 3.5 |
125-200 | 15 | 9 | 4 |
200-250 | 16 | 10 | 5 |
250-315 | 17 | 11 | 5 |
315-400 | 18 | 11 | 6 |
400-500 | 19 | 12 | 6 |
500-630 | 20 | 13 | 7 |
630-800 | 22 | 14 | 8 |
800-100 | 23 | 16 | 9 |
1000-1200 | 25 | 18 | 11 |
Натяг
Существуют три стандартных натяга для различных условий применения.
Класс | Код | Натяг | Точность |
Небольшой зазор | ZF | Зазор 4-10μm | C |
Очень легкий натяг | Z0 | 0 | C-P |
Легкий натяг | Z1 | 0.02C | C-P |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.

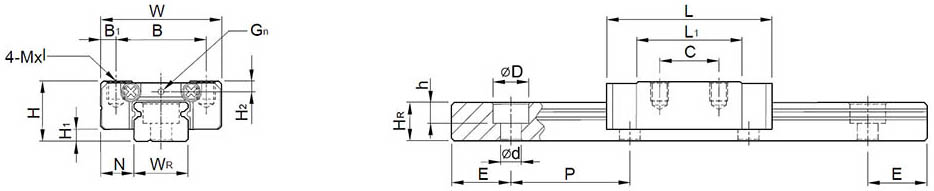

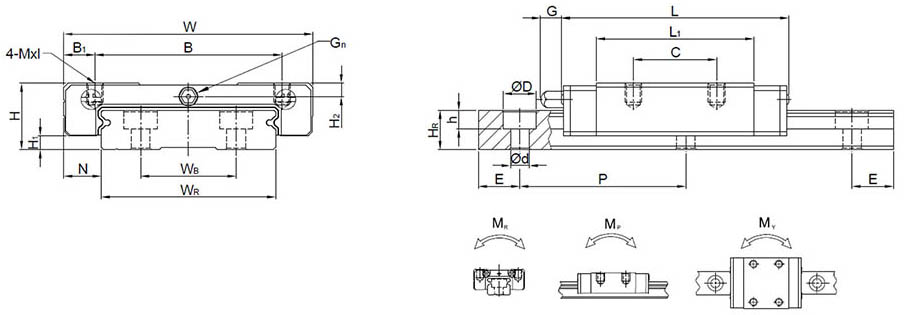

Технические характеристики MGN-C/ MGN-H

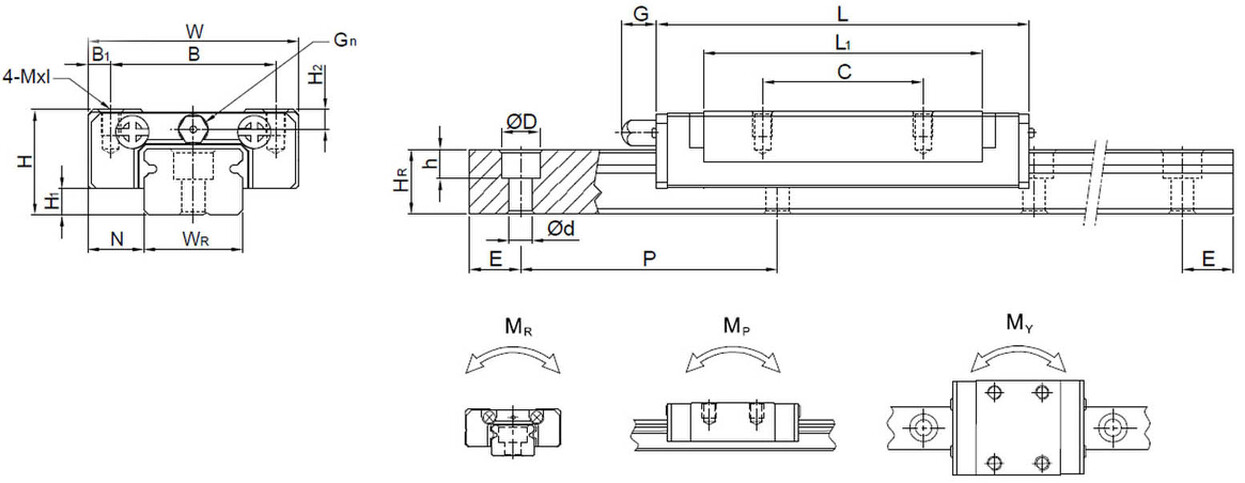

MGN15-C/ MGN15-H

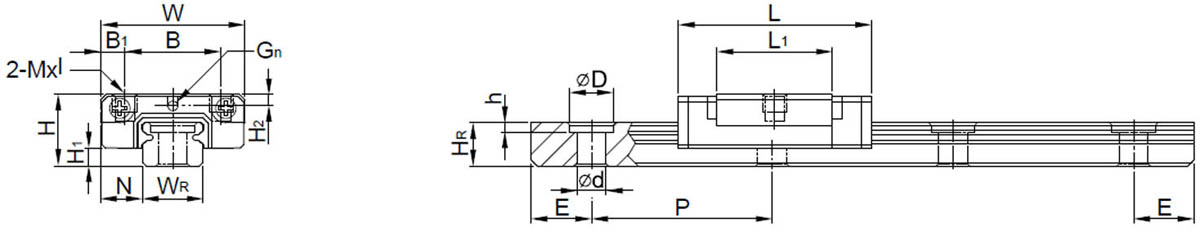

MGNO-C/ MGNO-H

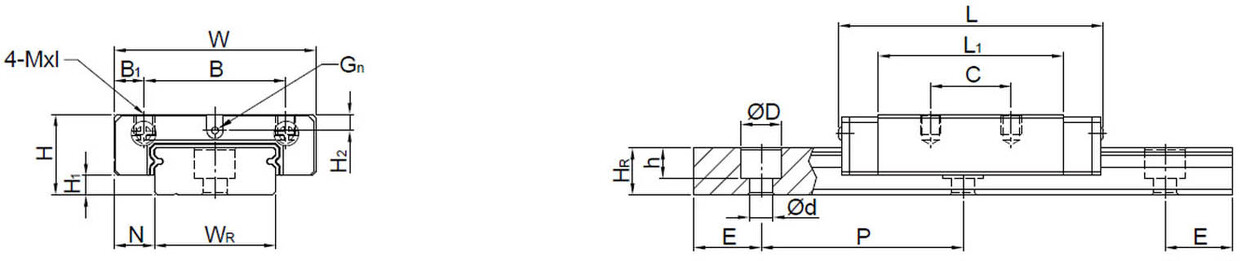

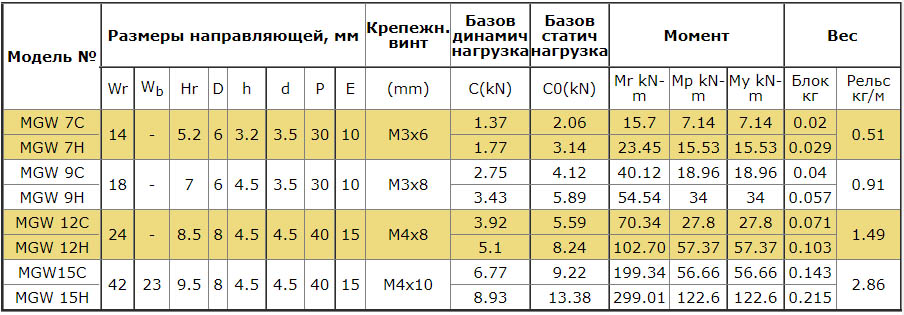

Технические характеристики MGW-C/ MGW-H: MGW 7C, MGW 7H, MGW 9C, MGW 9H, MGW 12C, MGW 12H, MGW 15C, MGW 15H

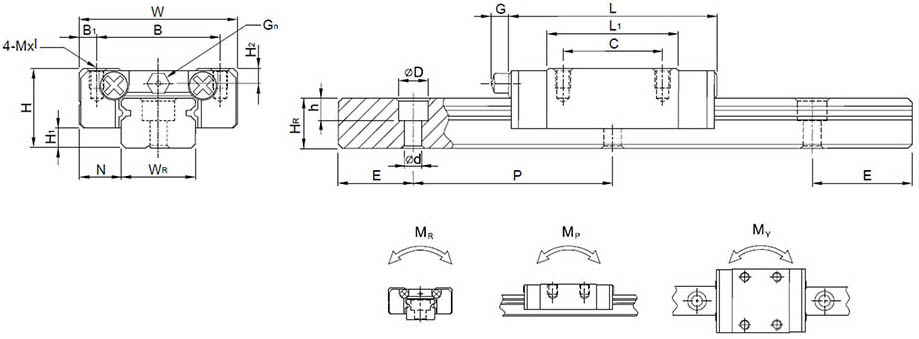

MGW15-C/ MGW15-H
MGWO-C/ MGWO-H
Система защиты от пыли для опорного блока (каретки)

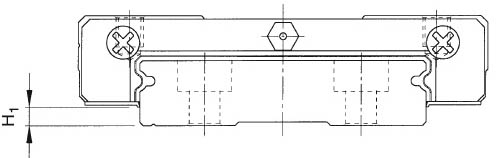

Торцевые уплотнители по стандарту расположены на обоих краях каретки и защищают от пыли, что обеспечивает точность и долгий срок службы. Нижние уплотнители расположены по бокам каретки снизу, чтобы предотвратить загрязнение. При заказе нижних уплотнителей следует добавить значок „+U“ после артикульного номера модели. Нижние уплотнители есть в наличии для типоразмеров 12 и 15 (опция), для типоразмеров 7 и 9 их нельзя установить из-за ограниченного монтажного пространства H1. При установке нижнего уплотнителя боковая монтажная поверхность профильной направляющей не должна превышать значение H1.
Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.
Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Стандартная и максимальная длина рельса

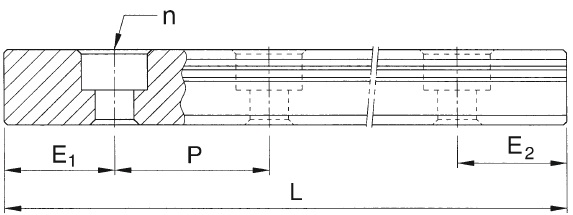

HIWIN предлагает стандартную длину рельса под нужды клиента. Для нестандартной длины Е рекомендуемый размер не должен превышать 1/2 размера шага (Р). Это предотвращает нестабильность конца рельса.
L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).

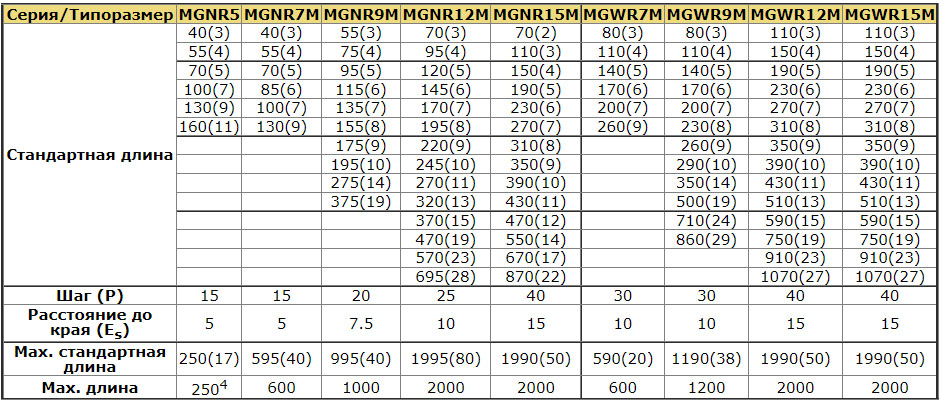

Стандартная и Маx. длина рельса: MGNR5, MGNR7M, MGNR9M, MGNR12M, MGNR15M, MGWR7M, MGWR9M, MGWR12M, MGWR15M
Маркировка
Взаимозаменяемый тип
MGN - 12 - C - E - Z1 - P - M + U | ||||||
MGN/MGW - серия | 12 - типоразмер (5; 7; 9; 12; 15) | С - тип блока: С: стандартный; H: длинный (усиленный). | E - Специальный блок Нет - Стандартный блок | ZF, Z0, Z1 - натяг | P - класс точности (C, H, P) | M - нержавеющая сталь U - опция нижнего уплотнения2 |
Невзаимозаменяемый тип
MGW - 12 - C - E - 2 - R - 1600- E - Z1 - P - M - ll + U/RC | ||||||
MGN/MGW - серия | 12 - типоразмер (5; 7; 9; 12; 15) | С - тип блока С: стандартный; H: длинный (усиленный). | E - Специальный блок Нет - Стандартный блок | 2 - кол-во опорных блоков на направляющей | R - Тип крепления R: Крепление сверху T: Крепление снизу | 1600 - длина направляющей (мм) |
E - Специальный блок Нет - Стандартный блок | ZF, Z0, Z1 - натяг | P - класс точности (C, H, P) | M - нержавеющая сталь HC - хромированное покрытие NC - покрытие "черный хром" | ll - количество рельс в комплекте1 | U - опция нижнего уплотнения2 RC - усиленные заглушки (опция для MGN12, 15) |
1. Римские цифры отображают количество направляющих в комплекте.
2. Нижнее уплотнение доступно для MGN и MGW 9, 12, 15.
Маркировка рельса серии MG
MGN - R - 12 - R - 1000 - E - P - M + RC | |||||||
MGN/MGW - серия | R - взаимозаменяемая направляющая | 12 - типоразмер (5; 7; 9; 12; 15) | R - тип крепления рельса: R: крепление сверху; T: Крепление снизу | 1000 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (C,H,P) | M - нержавеющая сталь RC - усиленные заглушки (опция для MGN12, 15) HC - хромированное покрытие NC - покрытие "черный хром" |
