Направляющие TLN и TQN
Телескопические направляющие TLN и TQN обеспечивают высокую радиальную и осевую грузоподъемность. Разработаны для приложений с частым циклом работы, которые требуют минимального трения, а также плавного и стабильного перемещения без люфта.
Роликовые телескопические каретки серий «TLN» и «TQN» обладают многими из технологических преимуществ изделий более старших серий - например, такими, как упрочнённые направляющие или прочные резиновые ограничители хода - при этом имея упрощённую конструкцию, что делает их более привлекательными по цене и при этом - в том числе и благодаря хорошей грузоподъёмности - хорошо пригодными для применения в промышленности. Все модели серий предлагаются и в модификации «К», отличающейся повышенной коррозионной стойкостью, а также в вариантах с различной опциональной поверхностной обработкой.
Серия TLN
Направляющие серии «TLN» отличаются новаторской конструкцией, сочетающей в себе невысокую стоимость и передовые технологии. Благодаря использованию упрочнённых направляющих и среднего элемента S-образной формы, изделиями серии обеспечиваются плавные и беззазорные перемещения, и при этом изделия отличаются высокой грузоподъёмностью и малым прогибом под нагрузкой. Изделия также поставляются в модификации «НР», отличающейся наличием дополнительных роликов, позволяющих повысить грузоподъёмность на 40 – 50% без увеличения габаритов изделия.
Роликовые направляющие TLN
Роликовые направляющие TQN
Маркировка и расшифровка для направляющих «Telerace»

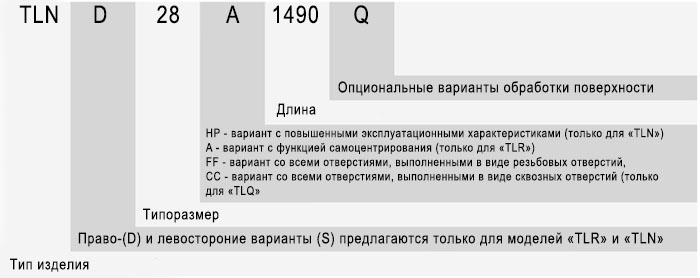

Пример маркировки TLN/TQN: TLND40-1010-CW; TQN40-1010-CR; TLNS30HP-690
Примечание по кодам заказа:
данные, относящиеся к вариантам «HP», «A», «FF» и «CC», заполняются только в случае необходимости.
Длины направляющих и длины хода всегда указываются в четырёхзначном формате. Недостающие позиции заполняются нулями.
Направляющая «TLQ» типоразмера «18» поставляется только в версии «FF» с кареткой, все отверстия в которой выполнены в виде сквозных отверстий.
Отличительные особенности
Вид в сечении TLN
Вид в сечении TQN
Серия TLN

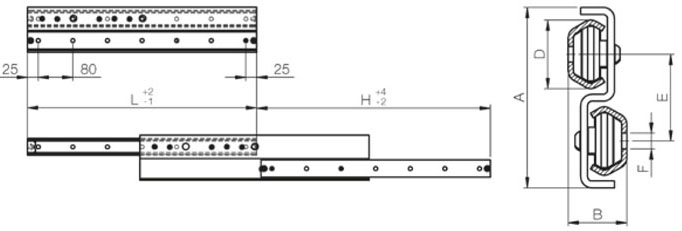

Крепёжные отверстия изделий «TLN» представляют собой проходные отверстия под стандартные винты с полукруглой головкой по «ISO 7380» или, в альтернативном варианте, под винты «Торкс» типа «40.VC-SP01» компании «Rollon», отличающиеся чрезвычайно малой высотой плоской головки.
| Тип | Типоразмер | A (мм) | B (мм) | D (мм) | E (мм) | F (мм) | Тип крепежных винтов |
| TLN | 30 | 76 | 23,9 | 29,5 | 37 | Ø 6,5 | KIT-40.VC-SP01.0510.ZB |
| М5 по ISO7380 | |||||||
| 40 | 104 | 33,8 | 39,5 | 50 | Ø 9 | KIT-40.VC-SP01.0816.ZB | |
| М8 по ISO7380 |
Технические характеристики
• Упрочнённые дорожки качения
• Высокая устойчивость к механическим воздействиям, высокая грузоподъёмность, способность надёжно функционировать в условиях высокой частоты рабочих циклов
• Длительный срок службы
• Высокая устойчивость к коррозии, (применительно к дорожкам качения, успешно прошедшим испытания 120-часовым воздействием солевого тумана).
• Изделия предлагаются в варианта INOX AISI304, TLAX,TQAX, которые, в свою очередь, могут поставляться и в модификации с электрополировкой, делающей изделия пригодными для эксплуатации под открытым небом.
• Прочные резиновые ограничители хода, обеспечивающие демпфируемое перемещение среднего элемента
• Тихое, быстрое и беззазорное перемещение
• Антикоррозийная обработка: оксидационное химическое оксидирование с импрегнированием маслами на микроуровне.
• Технология упрочняющего азотирования «ROLLON-NOX»/
• Опциональные варианты обработки поверхности: «ROLLON e-coating», «ROLLON с-color», «ROLLON p-polishing»
• Высокостойкий стальной профиль, изготовленный методом роликового профилирования.
• Однорядные шарикоподшипники с уплотнениями «2Z» заправлены смазкой, рассчитанной на весь срок эксплуатации
• Эксцентрические ролики для создания преднатяга
• Настройкой преднатяга должно обеспечиваться плавное и беззазорное перемещение
| Модификация | Характеристики |
| BASIC (базовый вариант) | Направляющие из стального профиля, изготовленного методом роликового профилирования, с патентованной обработкой «ROLLON-NOX»: глубоким азотированием и химическим оксидированием. Направляющие нарезаются на мерные длины после обработки, соответственно их торцы защищаются защитным спреем. Ролики выполнены из стали и упрочнены на всю глубину материала, тогда как S-образный средний элемент защищён чёрным эпоксидным покрытием «ROLLON e-coatting», наносимым электростатическим методом. |
| Q | Как базовый вариант «TLN», но с дополнительным чёрным покрытием «ROLLON e-coatting» направляющих. Такое покрытие существенно повышает их коррозионную стойкость (проверено выдерживанием в соляном тумане в течение не менее 700 часов). На дорожке качения, по которой обкатываются ролики, покрытие «ROLLON e-coatting» отсутствует - для этой цели на время нанесения покрытия эта дорожка специальным образом заклеивается. Сами дорожки качения имеют стандартное оксидное покрытие, а их защита от коррозии обеспечивается посредством их регулярного смазывания грязесъёмниками, имеющими встроенные заправленные смазкой фетровые элементы. |
| «CW» и «CR» | Аналогично базовому варианту, но окрашенные по технологии «ROLLON» в эстетичные белый (модификация «CW»), соответственно красный (модификация «CR») цвета. Технологией также обеспечивается высокая устойчивость к коррозии. Обработке подвергается вся поверхность направляющих за исключением дорожек качения. Последние защищаются от окисления чернением и слоем смазки. Также не подвергается обработке средний элемент. |
Серия TQN
Направляющие серии «TQN» представляют собой компактные направляющие квадратного сечения, отличающиеся высокой грузоподъёмностью, соответственно способностью выдерживать существенные нагрузки как в осевом, так и в радиальном направлении, и, благодаря своей компактности и малому весу, наиболее хорошо пригодные для решения задач по реализации вертикальных перемещений. Изделия серии «TQN» включают с себя две одиночных направляющих, соединённых друг с другом для образования высокожёсткого Н-образного профиля, выполняющего функцию среднего элемента. Как и в изделиях серии «TLN», в изделиях серии «TQN» использованы двухрядные подшипники. Возможна нестандартная длина хода.
Нестандартные длины хода

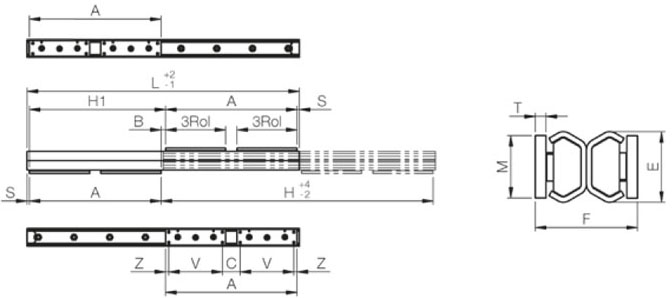

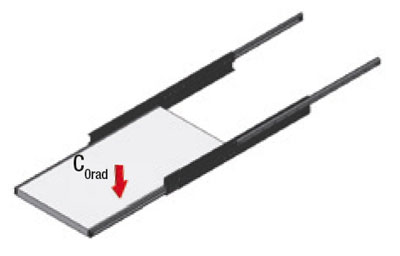

Каретки «TQN» предоставляют уникальную возможность изменения фактической длины «Н» хода под индивидуальные требования с использованием стандартных изделий. Это осуществляется путём простого изменения размера «А» для стационарных, соответственно размера «В» для подвижных кареток на размеры, отличные от указанных на данной странице условно-стандартных размеров. Уменьшением соответствующих размеров общая длина хода увеличивается, тогда как грузоподъёмность уменьшается, а их увеличением - наоборот, длина хода уменьшается, а грузоподъёмность увеличивается. Для точного определения грузоподъёмности при конкретной нестандартной длине хода просьба связываться со службой технической поддержки компании. В случаях воздействия нагрузки в радиальном направлении каретку надлежит устанавливать меткой «Up-side» вверх. На каретках, предназначенных для стационарного крепления к несущим конструкциям, имеется маркировка «Fix-sliders», тогда как на каретках, предназначенных к закреплению к ним полезной нагрузки, имеется маркировка «Mobile sliders». При парном использовании одну и ту же каретку можно устанавливать либо слева, либо справа – для этого достаточно лишь перевернуть каретку, следя за тем, чтобы (в случае, если на каретку будет воздействовать нагрузка в радиальном направлении) маркировка «Up-side» смотрела вверх.
| Модификация | Характеристики |
| BASIC (базовый вариант) | Направляющие из стального профиля, изготовленного методом роликового профилирования, с патентованной обработкой «ROLLON-NOX»: глубоким азотированием и химическим оксидированием. Направляющие нарезаются на мерные длины после обработки, соответственно их торцы защищаются защитным спреем. Ролики выполнены из стали и упрочнены на всю глубину материала. |
| Q | Как базовый вариант «TQN», но с дополнительным чёрным покрытием «ROLLON e-coatting» направляющих. Такое покрытие существенно повышает их коррозионную стойкость (проверено выдерживанием в соляном тумане в течение не менее 700 часов). На дорожке качения, по которой обкатываются ролики, покрытие «ROLLON e-coatting» отсутствует - для этой цели на время нанесения покрытия эта дорожка специальным образом заклеивается. Сами дорожки качения имеют стандартное оксидное покрытие, а их защита от коррозии обеспечивается посредством их регулярного смазывания грязесъёмниками, имеющими встроенные заправленные смазкой фетровые элементы. |
| «CW» и «CR» | По аналогии с базовым вариантом, но с направляющими и средним элементом, окрашенными по технологии «ROLLON c-color». Под запрос изделия могут поставляться в модификации «РС», с направляющими и средним элементом (за исключением дорожек качения), имеющими цветное порошковое покрытие - красное («PCR») или белое («PCW»). |
Telerace серия TLN

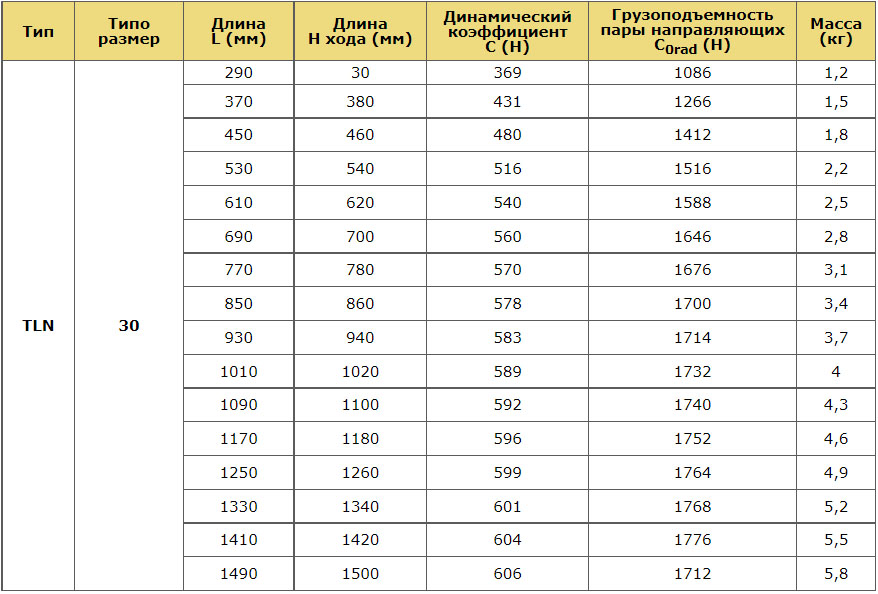

TLN типоразмер 30
TLN типоразмер 30 НР
TLN типоразмер 40

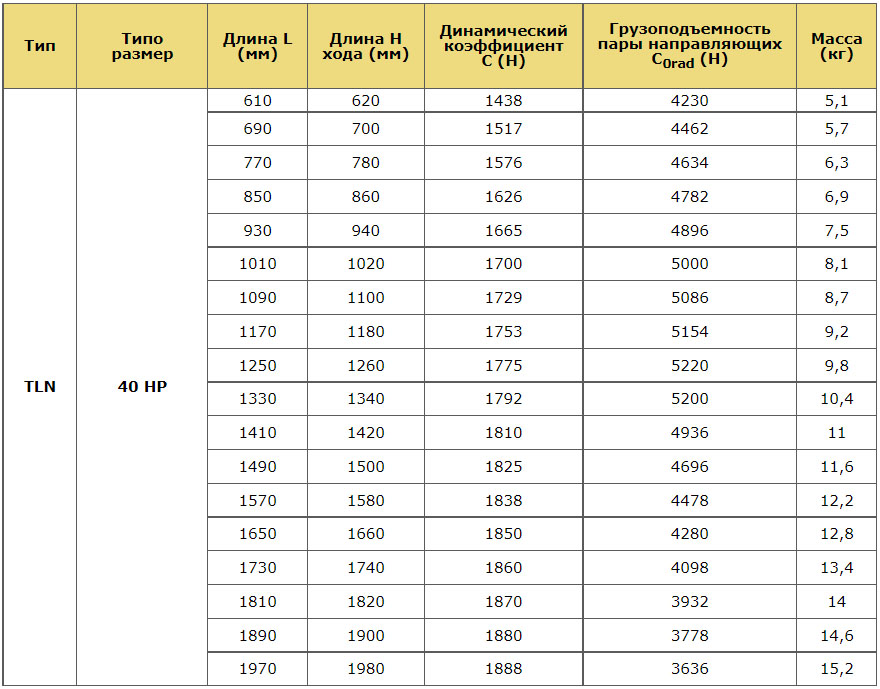

TLN типоразмер 40 НР
Telerace серия TQN

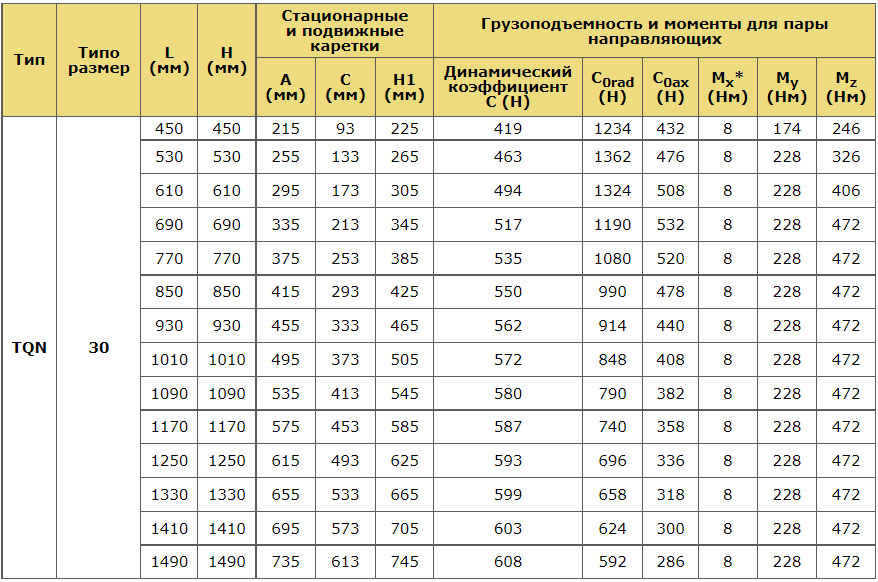

TQN типоразмер 30

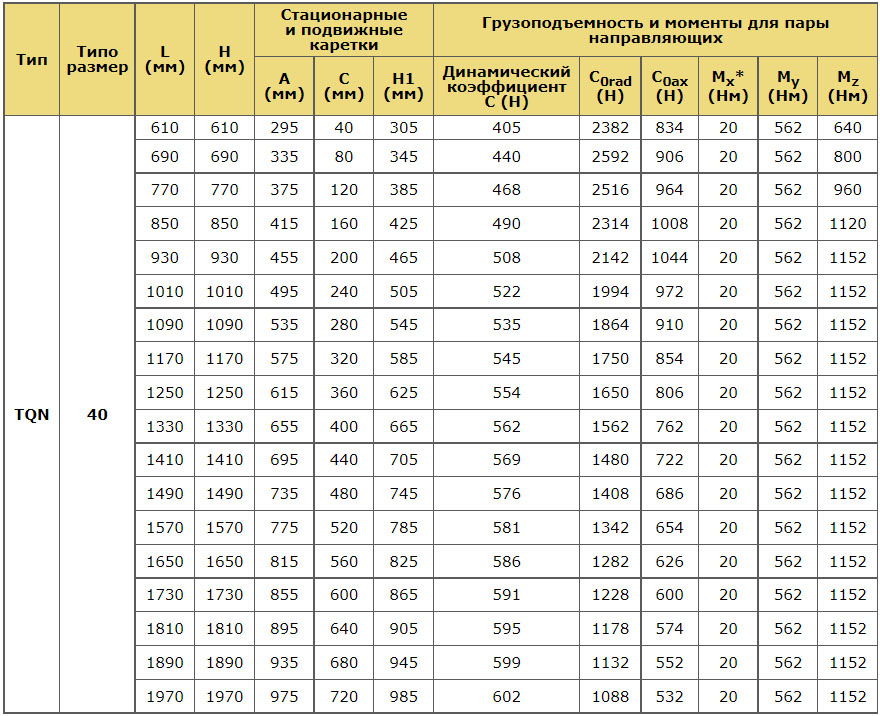

TQN типоразмер 40
