Подшипники-опорные ролики SKF
SKF
AB SKF - интернациональная машиностроительная компания, производитель подшипников, систем смазки и мехатроники, основанная в 1907 году. Штаб-квартира предприятия расположена в Гётеборге (Швеция). Компания владеет разветвленной сетью представителей  и 80 производственными комплексами в 130 странах. Число сотрудников корпорации составляет свыше 40 тысяч человек. Сегодня SKF выпускает 600 миллионов подшипников в год (или 19 подшипников в секунду). Самый маленький - 1 грамм, самый большой - 55 тонн. Ассортимент продукции охватывает 95% существующих в мире типоразмеров подшипников.
Описание
Подшипники CARB представляют собой однорядные подшипники с длинными, слегка бочкообразными симметричными роликами и тороидальным профилем дорожки качения.  Дорожка качения наружного кольца имеет тороидальный профиль с радиусом кривизны больше, чем расстояние от дорожки качения до центра подшипника. Дорожка качения внутреннего кольца имеет такой же профиль. Ролики в подшипниках CARB обладают способностью к самоустановке, т. е. они всегда занимают положение, в котором нагрузка оптимально распределяется по длине ролика независимо от перекоса или осевого смещения колец подшипника. Способность к распределению нагрузок поддерживает низкий уровень трения и тепловыделения.
Они являются плавающими подшипниками и предназначены для восприятия только радиальных нагрузок. Подшипники CARB часто используются для замены плавающих сферических роликоподшипников в фиксирующих и плавающих подшипниковых узлах.



Технические характеристики и преимущества:
• Компенсация перекоса
Подшипники CARB являются самоустанавливающимися, также как сферические роликоподшипники или самоустанавливающиеся шарикоподшипники.
• Компенсация осевого смещения
Подшипники CARB обеспечивают компенсацию теплового расширения вала, как цилиндрические или игольчатые роликоподшипники.
• Широкий диапазон серий размеров
Подшипники CARB доступны в таком же диапазоне присоединительных размеров, как и соответствующие сферические роликоподшипники, самоустанавливающиеся шарикоподшипники, цилиндрические и игольчатые роликоподшипники.
• Длительный срок службы
Специальный профиль роликов позволяет предотвратить увеличение напряжений на концах роликов.
• Низкое трение
Самоустанавливающиеся ролики поддерживают низкий уровень трения и тепловыделения.
• Увеличенная износостойкость.
Все подшипники CARB модернизированы в соответствии с новыми характеристиками класса SKF Explorer.
• Низкий уровень шума
Подшипники CARB позволяют снизить уровень шума и вибрации, например, в бумагоделательных машинах и вентиляторах.
• Увеличенный срок службы подшипниковых узлов
Подшипники CARB обеспечивают преимущества при их применении в самоустанавливающихся подшипниковых узлах. В случае применения подшипников CARB в плавающей опоре на подшипники не воздействуют осевые нагрузки, что обеспечивает следующие преимущества:
- Увеличение срока службы благодаря более низкому нагружению.
- Подшипники работают с более низкой температурой, а смазочный материал дольше сохраняет свои свойства, что позволяет увеличить интервалы техобслуживания.
- Понижение уровня шума и вибрации.

Области применения:
• Промышленные трансмиссии
• Металлургическое оборудование
• Целлюлозно-бумажная промышленность
• Горнодобывающая, горнообогатительная и цементная отрасли промышленности
• Промышленные вентиляторы
• Судостроение
Тороидальные подшипники базовой конструкции с цилиндрическим или коническим отверстием

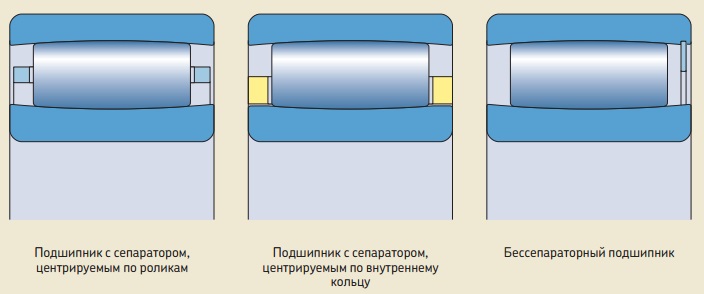

В зависимости от серии и размера стандартные тороидальные роликоподшипники CARB выпускаются в одном из следующих базовых исполнений:
• подшипники с центрируемым по роликам сепаратором (без суффикса обозначения, с суффиксом обозначения TN9 или M)
• подшипники с центрируемым по внутреннему кольцу сепаратором (суффикс обозначения MB)
• бессепараторные подшипники (суффикс обозначения V).

Грузоподъёмность бессепараторных подшипников CARB значительно выше грузоподъёмности подшипников аналогичных размеров с сепараторами.



Подшипники CARB с коническим отверстием могут устанавливаться:
• закрепительная втулка на гладких или ступенчатых валах:
- Закрепительные втулки поставляются в комплекте с фиксирующим устройством.
- Необходимо использовать соответствующую конфигурацию закрепительной втулки SKF, чтобы предотвратить контакт фиксирующего устройства с сепаратором.
• стяжная втулка на ступенчатых валах.

Необходимо точно определить осевое смещение, поскольку относительное перемещение колец s1 может быть реализовано не в полной мере.
Уплотненные тороидальные  роликоподшипники
Ассортимент уплотнённых подшипников представлен мало- и среднегабаритными бессепараторными подшипниками с цилиндрическим отверстием. Данные подшипники, обычно используемые в узлах с низкими частотами вращения и очень высокими нагрузками, могут компенсировать отклонения при вращении внутреннего или наружного кольца. Уплотнения увеличивают срок службы подшипников и практически полностью устраняют необходимость повторного смазывания.
Уплотнённые подшипники имеют двухкромочные уплотнения из гидрированного бутадиенакрилонитрильного каучука (HNBR) (суффикс обозначения CS5 или 2CS5). Уплотнения оснащены армирующей вставкой из листовой стали. Они устанавливаются в выточку наружного кольца вплотную к дорожке качения внутреннего кольца.


Тороидальные роликоподшипники CARB для вибромашин
Подшипники CARB для вибромашин имеют цилиндрическое или коническое отверстие, а также штампованный стальной сепаратор с поверхностной закалкой (обозначение серии C 23../C4VG114).  Данные подшипники имеют такие же размеры и технические характеристики, как и подшипники серии C 23. Подшипники CARB могут устанавливаться с натягом на валу и в корпусе, что не препятствует осевому смещению вала, которое компенсируется внутри подшипника. Это предотвращает образование фреттинг-коррозии, которая возможна при свободной посадке колец обычных радиальных подшипников.
Сепараторы
Сепараторы являются интегрированными внутренними элементами тороидальных роликоподшипников SKF. В зависимости от серии и размера подшипники CARB могут быть укомплектованы одним из следующих типов сепараторов:
• сепаратор из стеклонаполненного полиамида PA46, оконного типа, центрируемый по роликам (суффикс обозначения TN9)
• штампованный стальной сепаратор, оконного типа, центрируемый по роликам (без суффикса в обозначении)
• механически обработанный латунный сепаратор, оконного типа, центрируемый по роликам (суффикс обозначения М)
• механически обработанный гребенчатый латунный сепаратор, центрируемый по внутреннему кольцу (суффикс обозначения МВ).

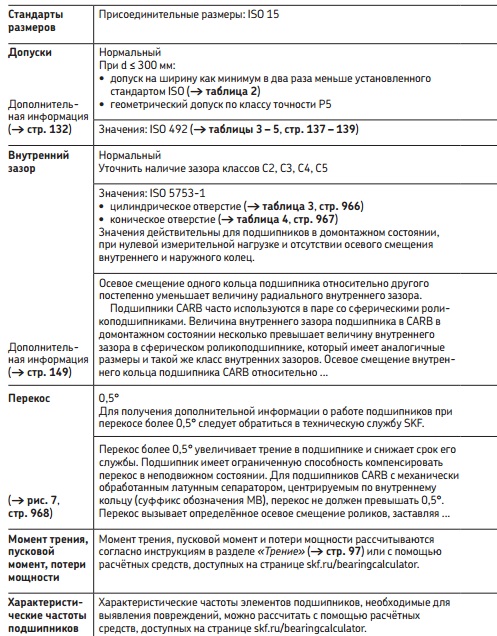

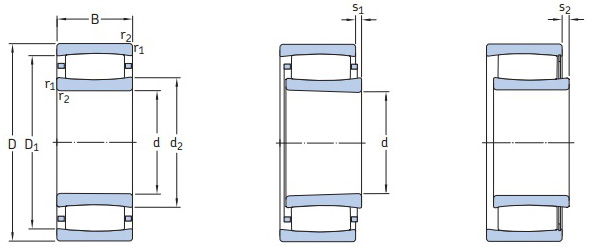

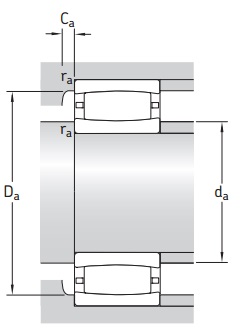

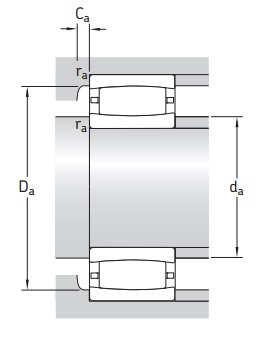

Технические данные подшипников:


Таблицы подшипников

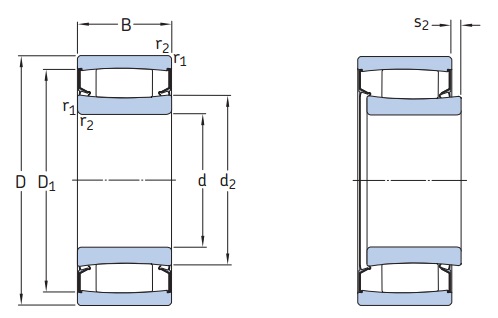

Тороидальные роликоподшипники CARB:

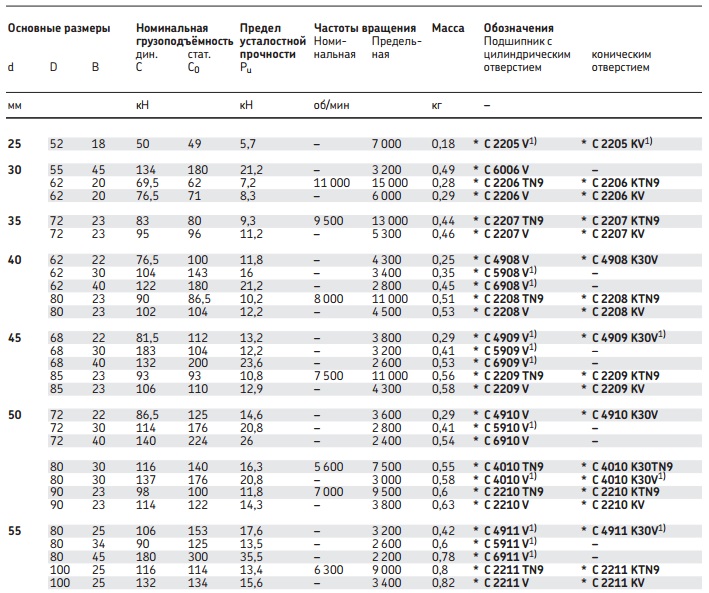

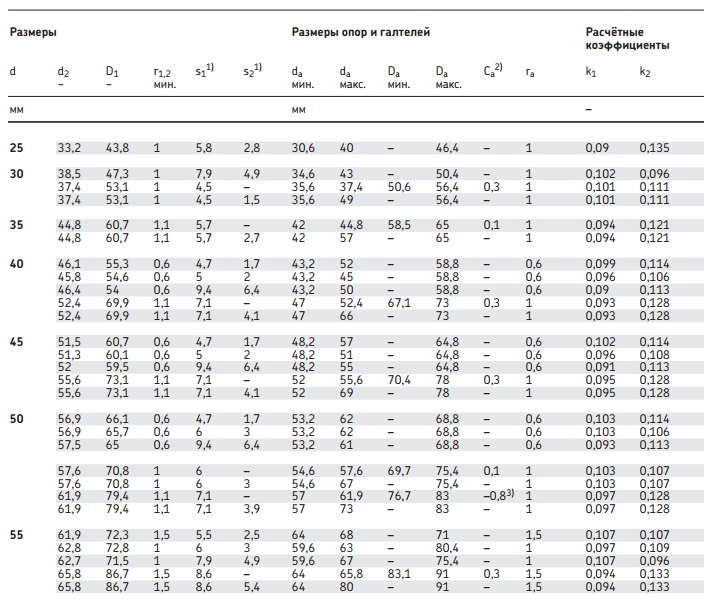

Тороидальные роликоподшипники CARB d 25-55 мм:

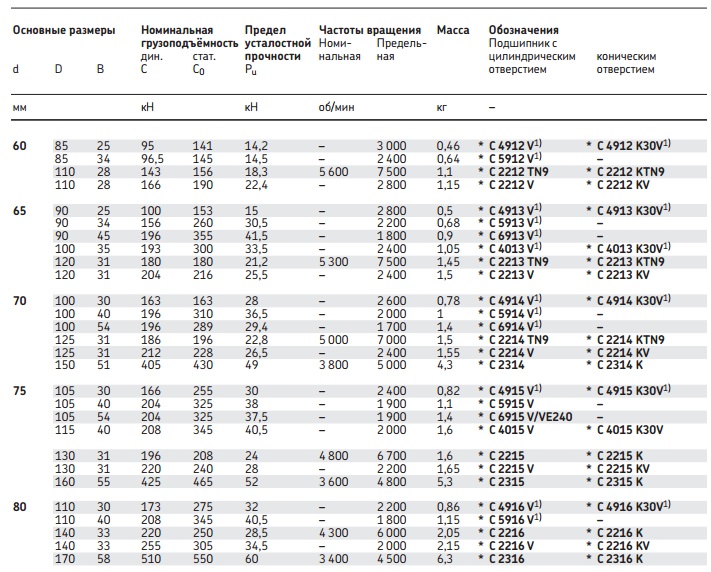

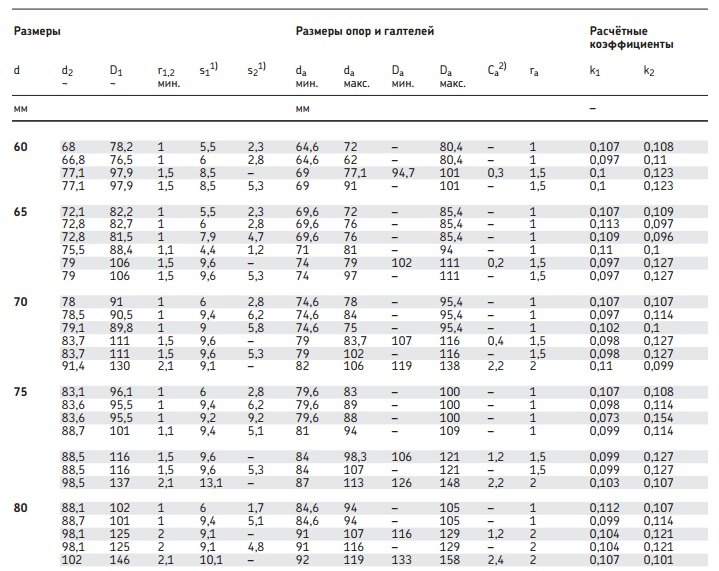

Тороидальные роликоподшипники CARB d 60-80 мм:

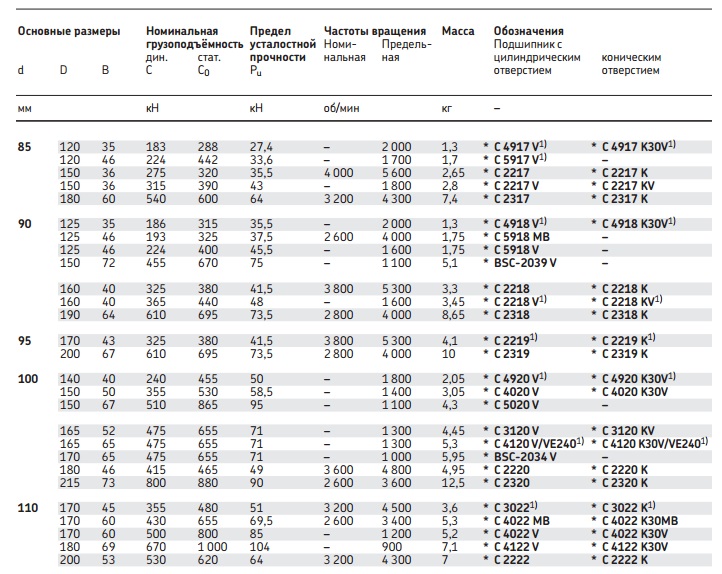

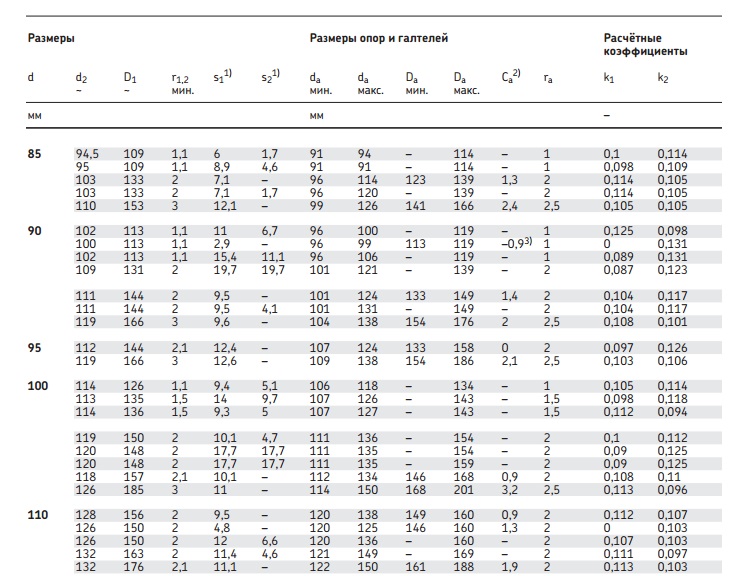

Тороидальные роликоподшипники CARB d 85-110 мм:

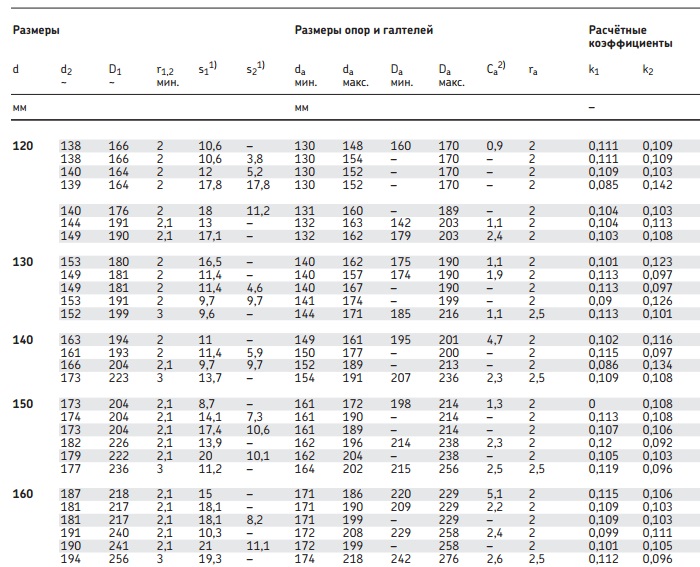

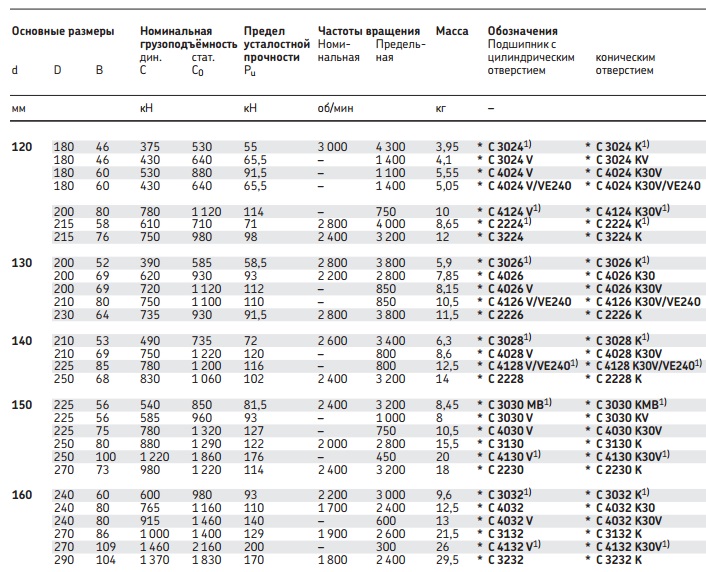

Тороидальные роликоподшипники CARB d 120-160 мм:

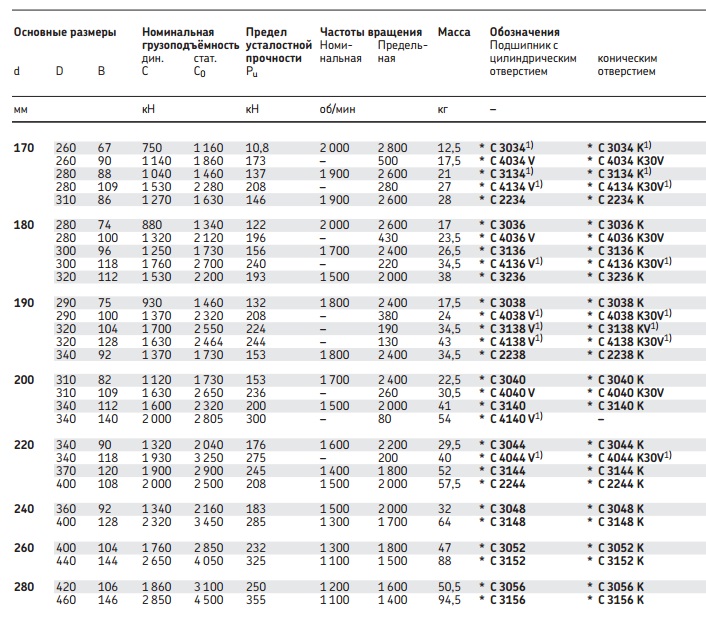

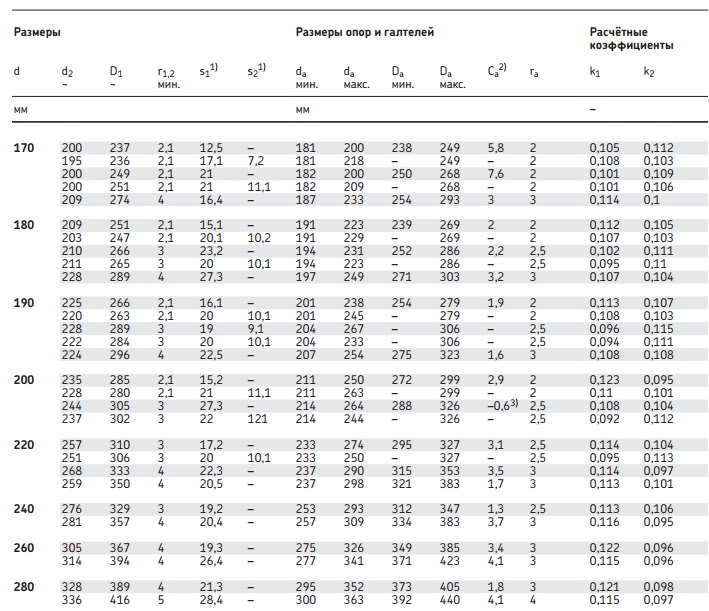

Тороидальные роликоподшипники CARB d 170-280 мм:



Тороидальные роликоподшипники CARB больших диаметров

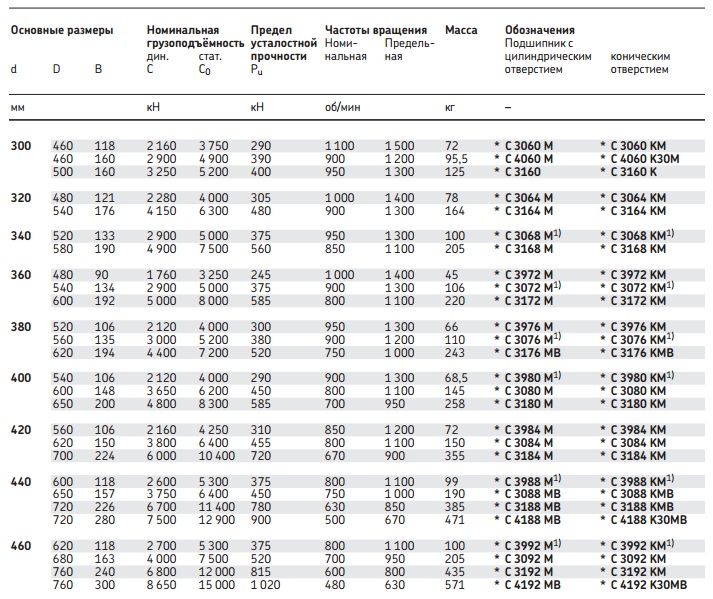

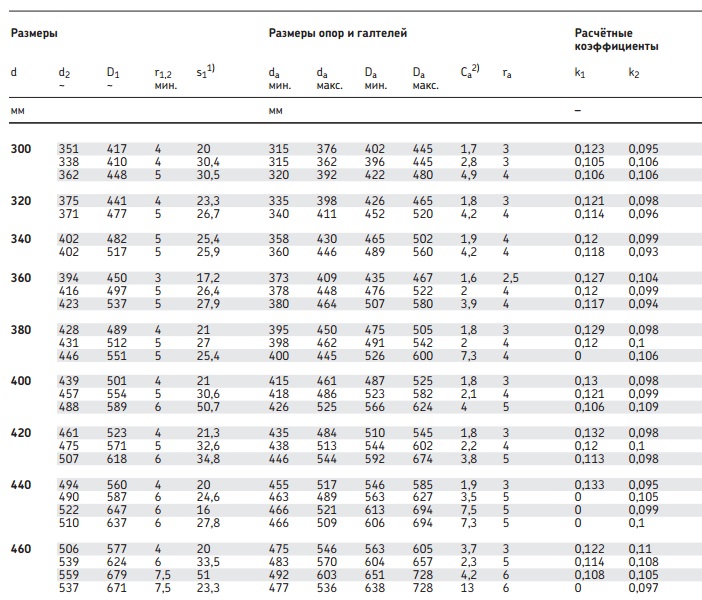

Тороидальные роликоподшипники CARB d 300-460 мм




Тороидальные роликоподшипники CARB d 480-710 мм

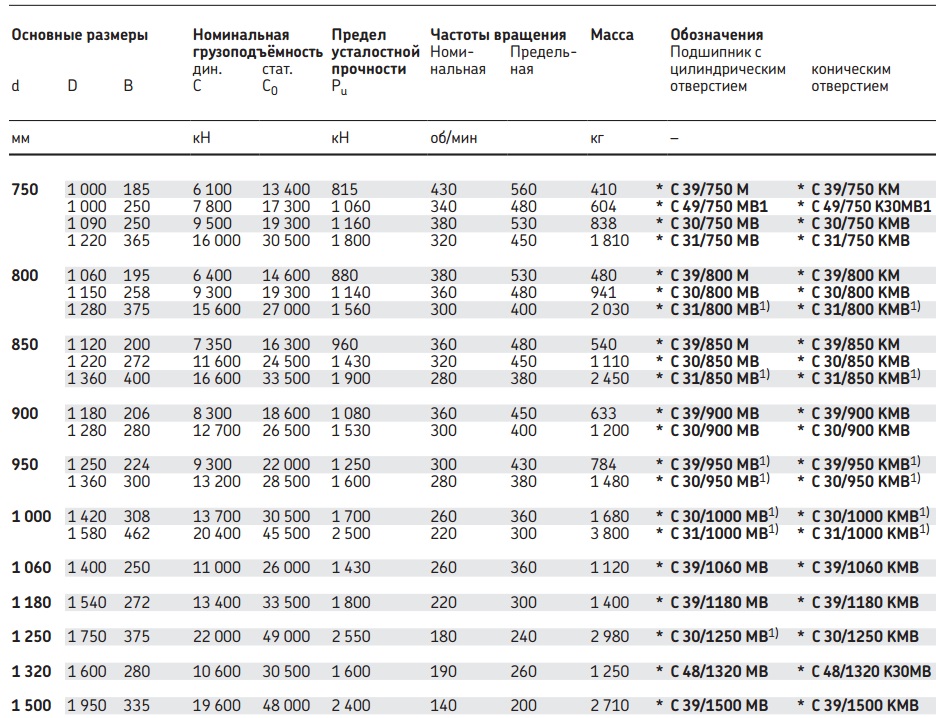

Тороидальные роликоподшипники CARB d 750-1500 мм



Уплотненные торроидальные роликоподшипники CARB

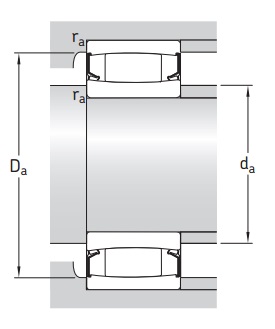

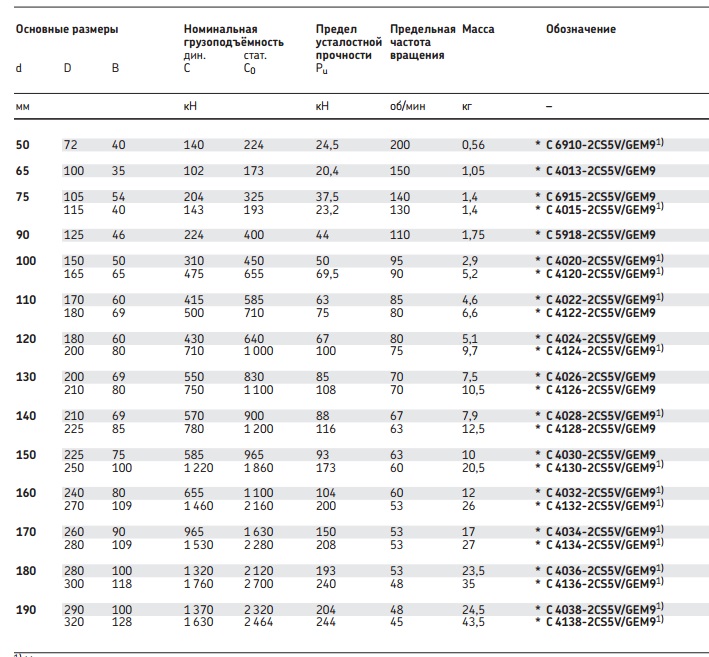

Уплотненные тороидальные роликоподшипники CARB d 50-190 мм

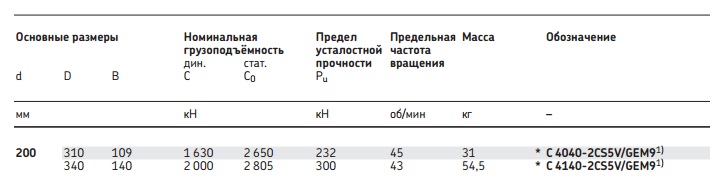

Уплотненные тороидальные роликоподшипники CARB d 200 мм

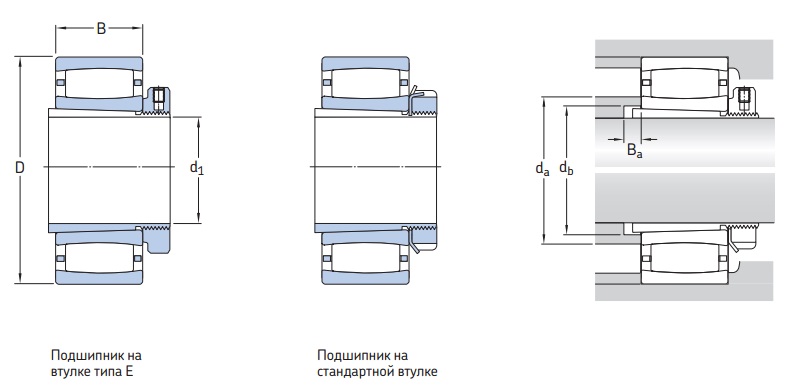

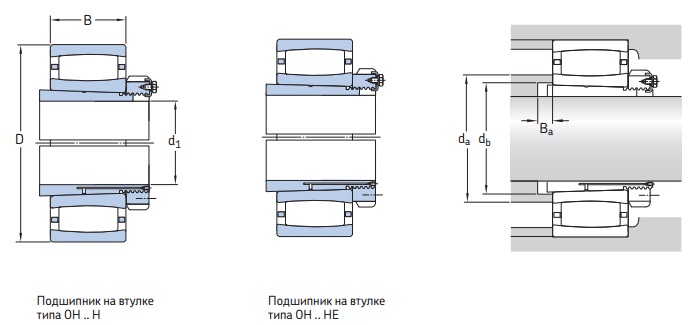

Тороидальные роликоподшипники CARB на закрепительной втулке

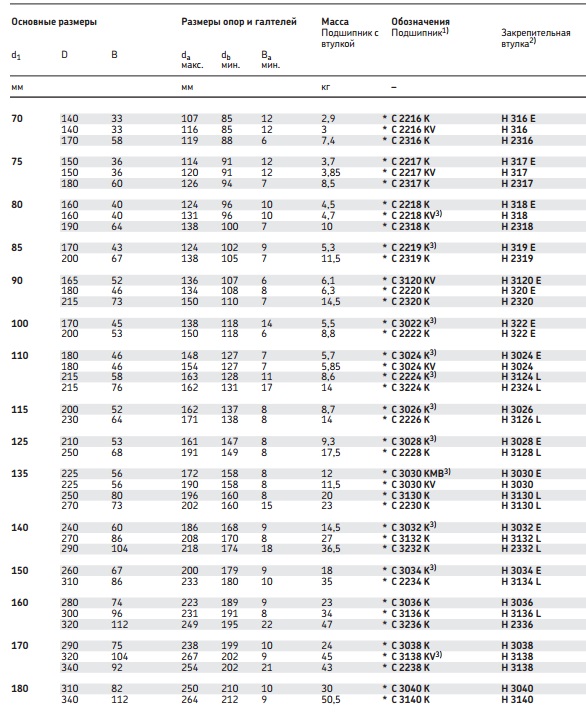

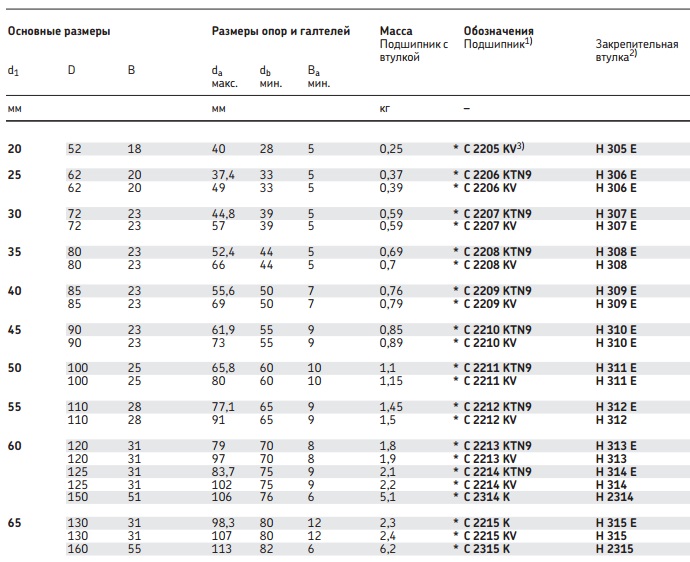

Тороидальные роликоподшипники CARB на закрепительной втулке d1 20-180 мм




Тороидальные роликоподшипники CARB на закрепительной втулке d1 200-1000 мм

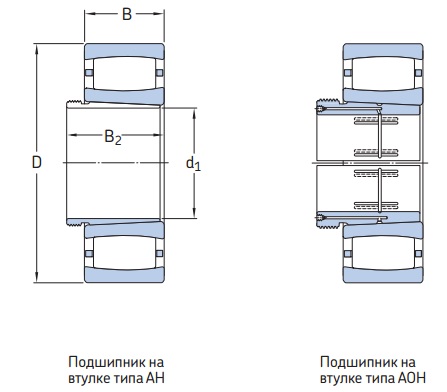

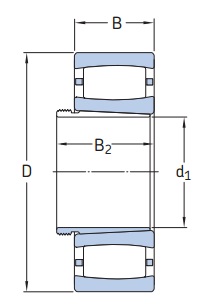

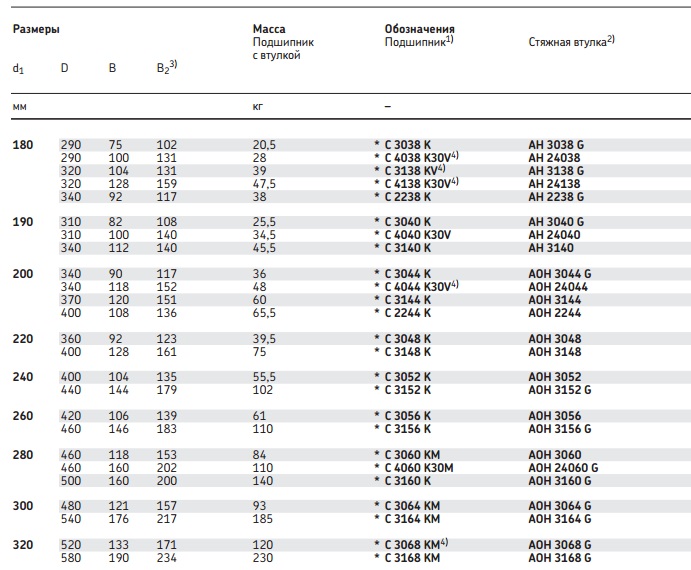

Тороидальные роликоподшипники CARB на стяжной втулке

Тороидальные роликоподшипники CARB на стяжной втулке d1 35-170 мм

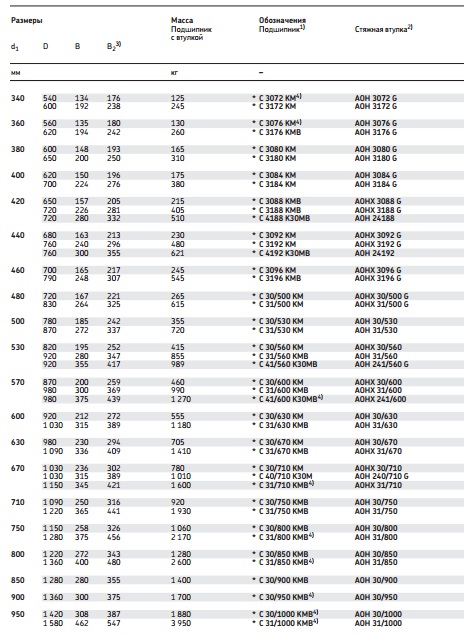

Тороидальные роликоподшипники CARB на стяжной втулке d1 180-950 мм
