Корпусные подшипники (подшипники типа Y) SKF
AB SKF - интернациональная машиностроительная компания, производитель подшипников, систем смазки и мехатроники, основанная в 1907 году. Штаб-квартира предприятия расположена в Гётеборге (Швеция). Компания владеет разветвленной сетью представителей и 80 производственными комплексами в 130 странах. Число сотрудников корпорации составляет свыше 40 тысяч человек. Сегодня SKF выпускает 600 миллионов подшипников в год (или 19 подшипников в секунду). Самый маленький - 1 грамм, самый большой - 55 тонн. Ассортимент продукции охватывает 95% существующих в мире типоразмеров подшипников.
Ассортимент корпусных подшипников типа Y:
Описание
Корпусные подшипники SKF типа Y сконструированы на основе уплотнённых радиальных шарикоподшипников серий 62 и 63, но имеют сферическую поверхность наружного кольца и, в большинстве случаев, широкое внутреннее кольцо с фиксирующим устройством для обеспечения быстрого и простого монтажа на валу. Подшипники разных серий отличаются друг от друга по способу фиксации на валу.
Технические характеристики и преимущества:
• Быстрый и простой монтаж
• Различные методы фиксации обеспечивают быстрый и простой монтаж корпусных подшипников на валу.
• Компенсация начального перекоса
• Сферическая поверхность наружного кольца позволяет компенсировать начальный перекос путём наклона в корпусе
• Длительный срок службы
• Различные уплотнительные решения обеспечивают продолжительный срок службы для различных областей применения с высокими уровнями загрязнения.
• Уменьшенный уровень шума и вибрации
• Для областей применения с высокими требованиями к уровню вибрации и шума SKF может предложить соответствующий метод фиксации подшипников на валу.
Области применения:
• Сельскохозяйственная техника
• Строительная техника
• Оборудование для пищевой промышленности и упаковочные машины
• Конвейерные системы
• Погрузочно-разгрузочное оборудование
• Упаковочные системы
• Текстильное оборудование
• Промышленные вентиляторы
• Специализированное оборудование (например, системы мойки автомобилей, оборудование гимнастических залов, гоночные карты)
Подшипники SKF типа Y со стопорными винтами
Подшипники типа Y, имеющие стопорные (установочные) винты во внутреннем кольце, фиксируются на валу затяжкой двух стопорных винтов с шестигранной головкой, расположенных под углом 120° друг к другу.
Применение. Данные подшипники применяются в условиях постоянного и переменного направления вращения.
Виды подшипников типа Y:
1. Подшипники базовой конструкции.
Доступны два базовых исполнения подшипников типа Y со стопорными винтами.
- Подшипники типа Y серии YAT 2 оснащаются внутренним кольцом, удлинённым с одной стороны.
- Подшипники типа Y серии YAR 2 оснащаются внутренним кольцом, удлинённым с обеих сторон.
Подшипники серий YAT 2 и YAR 2 оснащаются стандартными уплотнениями повышенной прочности . Изделия поставляются с дополнительными маслоотражательными кольцами с обеих сторон.
2. Подшипники с оцинкованными кольцами. Ассортимент SKF включает подшипники типа Y с оцинкованными кольцами для метрических валов диаметром от 20 до 50 мм и дюймовых валов диаметром от 3/4 до 1 15/16 дюйма.
3. Подшипники из нержавеющей стали.
Все металлические компоненты данных подшипников изготавливаются из нержавеющей стали, включая кольца, шарики, металлические детали уплотнений и маслоотражательных колец, а также стопорные винты. Внутреннее кольцо удлинено с обеих сторон.Подшипники SKF типа Y с эксцентриковым стопорным кольцом
Подшипники типа Y с эксцентриковым стопорным кольцом предназначены для установки на валах с постоянным направлением вращения. С одной стороны широкое внутреннее кольцо подшипника имеет эксцентриковый выступ, на котором размещается стопорное кольцо. При повороте стопорного кольца в направлении вращения вала оно входит в зацепление, обеспечивая фиксацию подшипника на валу. Дополнительная фиксация подшипника на валу производится затяжкой стопорного винта.
Для подшипников с метрическим отверстием эксцентриковое кольцо поставляется оцинкованным, а для подшипников с дюймовым отверстием — с чёрным оксидированием.
Подшипники типа Y серий YET 2 и YEL 2 стандартно имеют два смазочных отверстия в наружном кольце, по одному на каждой стороне от дорожки качения под углом 120° друг к другу. По индивидуальному заказу могут поставляться подшипники без смазочных отверстий (суффикс W).
Ассортимент SKF включает подшипники типа Y с эксцентриковым стопорным кольцом для метрических валов диаметром от 15 до 60 мм и дюймовых валов диаметром от 1/2 до 2 7/16 дюйма.
Подшипники SKF типа Y с фиксацией ConCentra
Подшипники типа Y с фиксацией методом SKF ConCentra оснащаются внутренним кольцом, которое симметрично удлинено с обеих сторон. Запатентованная технология фиксации SKF ConCentra основана на расширении и обжатии сопрягаемых элементов: отверстия подшипника и наружной поверхности ступенчатой втулки. Поверхности внутреннего кольца и втулки имеют специально спроектированную насечку последовательно расположенных конусов. При затяжке стопорных винтов в опорном кольце достигается осевое смещение внутреннего кольца относительно ступенчатой втулки. При этом внутреннее кольцо подшипника обжимает ступенчатую втулку, обеспечивая точную соосную установку на валу с натягом.
Фиксация SKF ConCentra обеспечивает быстрый, надёжный и простой монтаж подшипников типа Y на валу. Точная концентрическая установка на валу позволяет подшипникам работать с меньшим уровнем шума и вибрации, а также предотвращает образование фреттинг-коррозии.
Подшипники типа Y с фиксацией SKF ConCentra, обозначение YSP 2, с обеих сторон оснащаются стандартными уплотнениями повышенной прочности и дополнительными маслоотражательными кольцами из листовой стали. Наружное кольцо в стандартном исполнении имеет два смазочных отверстия, по одному с каждой стороны от дорожки качения, расположенных под углом 120° друг к другу.
Ассортимент SKF включает подшипники типа Y серии YSP 2 для метрических валов диаметром от 25 до 60 мм и дюймовых валов диаметром от 1 до 2 11/16 дюйма.
Подшипники SKF типа Y с коническим отверстием
Подшипники типа Y с коническим отверстием имеют симметрично удлинённое с обеих сторон внутреннее кольцо и коническое отверстие с конусностью 1:12, что позволяет монтировать их на стандартных закрепительных втулках серии H 23. Монтаж на закрепительной втулке обеспечивает безотказную работу подшипника с достижением предельной частоты вращения даже при использовании гладких валов с пониженными требованиями к точности.
Применение. Подшипники могут применяться в условиях постоянного и переменного направления вращения. Подшипники типа Y серии YSA 2 с обеих сторон оснащаются стандартными уплотнениями повышенной прочности и дополнительными маслоотражательными кольцами из листовой стали. Наружное кольцо в стандартном исполнении имеет два смазочных отверстия, по одному с каждой стороны от дорожки качения, расположенных под углом 120° друг к другу.
По индивидуальному заказу могут поставляться подшипники без смазочных отверстий (суффикс W).
Ассортимент подшипников SKF типа Y серии YSA 2 включает подшипники с диаметром отверстия от 25 до 65 мм, которые могут устанавливаться на закрепительных втулках серии H 23 на метрические валы диаметром от 20 до 60 мм. Эти подшипники также могут устанавливаться на закрепительных втулках серий HA 23 и HE 23 на дюймовые валы диаметром от 3/4 до 2 1/4 дюйма.
Подшипники SKF типа Y со стандартным внутренним кольцом для посадки с натягом
Подшипники со стандартным внутренним кольцом типа Y имеют нормальные допуски на диаметр отверстия подшипника и устанавливаются на валу с требуемым натягом. Данные подшипники серий 17262 и 17263 имеют размеры и характеристики, аналогичные радиальным шарикоподшипникам серий 62 и 63, но отличаются сферической внешней поверхностью наружного кольца.
Применение. Подшипники могут использоваться при переменном направлении вращения вала, а также в случаях, когда плавность хода является ключевым параметром.
Они могут воспринимать более тяжёлые осевые нагрузки, чем другие подшипники типа Y, работая с частотой вращения соответствующего уплотнённого радиального шарикоподшипника. Смазочные отверстия в наружных кольцах данных подшипников отсутствуют. Ассортимент подшипников SKF типа Y со стандартными внутренними кольцами включает подшипники для метрических валов диаметром от 17 до 60 мм.
Ассортимент стандартных подшипников SKF типа Y включает специализированные исполнения:
• подшипники из нержавеющей стали или с оцинкованными кольцами для пищевой промышленности
• подшипники для сельскохозяйственной техники
• подшипники для экстремальных температур
• подшипники с антифрикционным заполнителем Solid Oil.
Другие исполнения подшипников типа Y доступны по запросу:
• цилиндрическим наружным кольцом
• конструкцией и размерами по индивидуальным требованиям
• шестигранным или квадратным отверстием
• специальным сепаратором
• специальной пластичной смазкой в требуемом количестве
• специальным покрытием.

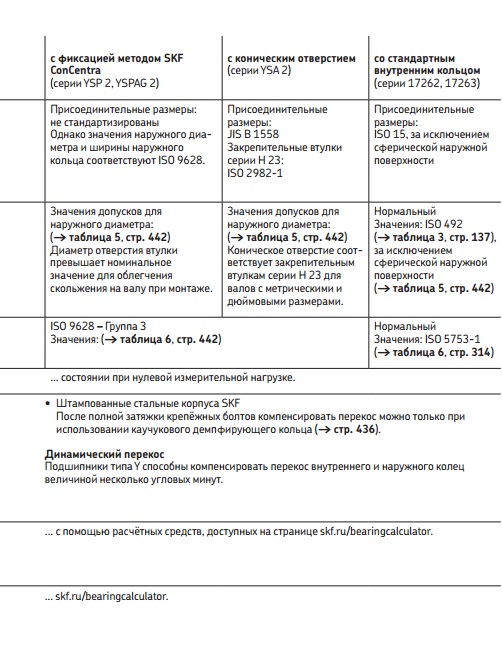

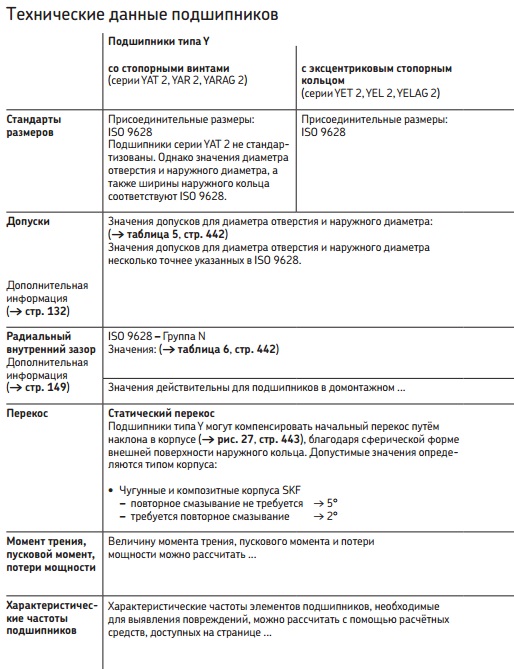

Технические данные подшипников:
Уплотнительные решения
Все подшипники типа Y, поставляемые SKF, оснащены защитными шайбами или уплотнениями с обеих сторон подшипника. В стандартных условиях работы для подшипников типа Y не требуется дополнительная защита. Поэтому подшипники типа Y поставляются с несколькими видами уплотнений для удовлетворения требований самых разных сфер применения.
Виды уплотнений для подшипников:
1. Стандартные уплотнения. Стандартные уплотнения для подшипников типа Y (без суффикса обозначения) состоят из штампованной стальной шайбы с кромкой уплотнения из бутадиенакрилонитрильного каучука (NBR), которая прикрепляется к внутренней поверхности защитной шайбы методом вулканизации.
2. Стандартные уплотнения с маслоотражательными кольцами (для условий с повышенными загрязнениями). Маслоотражательные кольца изготавливаются из листовой или нержавеющей листовой стали, имеют посадку с натягом на внутреннем кольце и существенно повышают уплотняющий эффект без увеличения трения. Данные уплотнения доступны только для подшипников с внутренними кольцами, удлинёнными с обеих сторон.
3. Многоступенчатые уплотнения (для сильнозагрязнённых рабочих условий). Узел уплотнения состоит из стандартного уплотнения и маслоотражательного кольца с кромкой уплотнения из масло- и износостойкого бутадиенакрилонитрильного каучука (NBR), прикреплённой к нему методом вулканизации.
4. Пятикромочные уплотнения (для условий очень сильной загрязнённости, например, в условиях эксплуатации сельскохозяйственной техники). Уплотнение состоит из штампованной стальной вставки с пятью контактными кромками уплотнения из бутадиенакрилонитрильного каучука (NBR) с низким коэффициентом трения.
5. Уплотнения для энергосберегающих подшипников SKF типа Y. Данные уплотнения минимизируют момент трения в энергосберегающих подшипниках SKF типа Y, обеспечивая эффективную защиту в менее загрязнённых средах. Уплотнения изготовлены из бутадиенакрилонитрильного каучука (NBR) и армированы вставками из листовой стали.
6. Уплотнения RS1. Подшипники типа Y со стандартным внутренним кольцом оснащаются с обеих сторон уплотнением RS1. Данные контактные уплотнения из бутадиенакрилонитрильного каучука (NBR), разработанные для стандартных радиальных шарикоподшипников SKF, армированы вставкой из нержавеющей стали. Они устанавливаются в выточку на наружном кольце, кромка уплотнения сопряжена с заплечиком внутреннего кольца.
7. Защитные шайбы. По запросу подшипники типа Y поставляются с защитными шайбами с обеих сторон. Шайбы из нержавеющей стали устанавливаются в выточку на наружном кольце и образуют узкий зазор с внутренним кольцом. Они предназначены для применения в условиях низкой загрязнённости с требованиями к минимизации трения. Подшипники с защитными шайбами не следует использовать там, где внутрь подшипника может попасть вода, пар или влага.
Классы подшипников
Энергосберегающие подшипники SKF E2 качения класса SKF Energy Efficient (E2). Момент сил трения в подшипниках типа Y этого класса как минимум на 50 % меньше, чем в стандартных подшипниках типа Y того же размера. Такое существенное снижение момента сил трения достигнуто благодаря применению нового контактного уплотнения и новой пластичной смазки с низким коэффициентом трения. В результате снижения момента сил трения подшипники SKF E2 типа Y имеют рабочую температуру на 30 °C (55 °F) ниже по сравнению со стандартными подшипниками. Это увеличивает срок службы пластичной смазки и потенциальный ресурс подшипника.
Подшипники SKF E2 типа Y взаимозаменяемы по размерам со стандартными подшипниками и обеспечивают упрощение процесса модернизации существующих конструкций, а также повышение энергоэффективности нового оборудования.
Стандартные области применения включают конвейеры, промышленные вентиляторы и текстильное оборудование.
Подшипники SKF E2 типа Y поставляются в исполнениях YAR 2, YET 2 и SKF ConCentra YSP 2. Подшипники серии YET 2 поставляются с контактными уплотнениями с обеих сторон († стр. 430). Подшипники серий YAR 2 и YSP 2 снабжены контактным уплотнением и плоским маслоотражательным кольцом из листовой стали с обеих сторон, что улучшает уплотняющий эффект, при этом не увеличивая трение. Хорошие эксплуатационные характеристики уплотнения в сочетании с меньшим тепловыделением и увеличенным сроком службы пластичной смазки позволяют эксплуатировать подшипники SKF E2 типа Y в обычных условиях эксплуатации без повторного смазывания. При необходимости, повторное смазывание может осуществляться через смазочные отверстия в наружном кольце.
