Линейные направляющие HIWIN QR

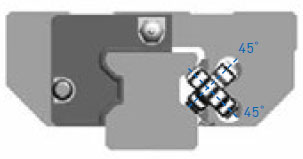

Главными особенностями направляющих QR является сверхвысокая грузоподъемность и очень высокая жесткость с низким шумом и плавным ходом. Серия QR имеет равномерную нагружаемость во всех направлениях. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех четырех направлениях действия нагрузки.
Классы точности
Классы точности серии QR подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).
Точность невзаимозаменяемых систем QR-20, QR-25,30,35, QR- 45

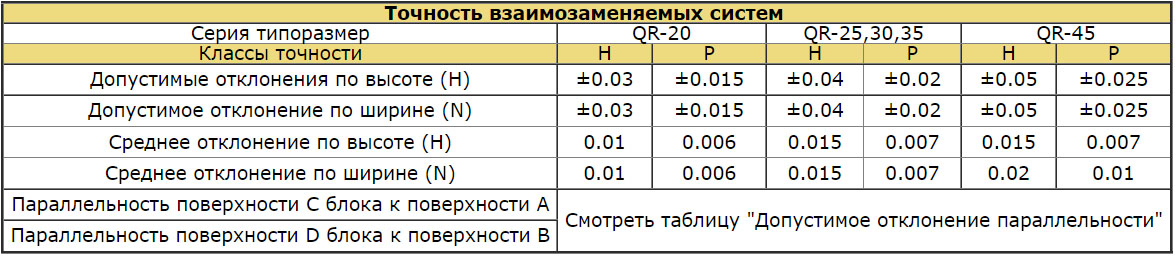

Точность взаимозаменяемых систем QR-20, QR-25,30,35, QR- 45
Допустимое отклонение параллельности
Длина рельса | Точность | |||
H | P | SP | UP | |
100 | 7 | 3 | 2 | 2 |
100-200 | 9 | 4 | 2 | 2 |
200-300 | 10 | 5 | 3 | 2 |
300-500 | 12 | 6 | 3 | 2 |
500-700 | 13 | 7 | 4 | 2 |
700-900 | 15 | 8 | 5 | 3 |
900-1100 | 16 | 9 | 6 | 3 |
1100-1500 | 18 | 11 | 7 | 4 |
1500-1900 | 20 | 13 | 8 | 4 |
1900-2500 | 22 | 15 | 10 | 5 |
2500-3100 | 25 | 18 | 11 | 6 |
3100-3600 | 27 | 20 | 14 | 7 |
3600-4000 | 28 | 21 | 15 | 7 |
Натяг
Классы натяга
Для каждой профильной рельсовой направляющей можно установить преднатяг. Обычно в профильных рельсовых направляющих используют отрицательный зазор между поверхностью качения и шариками, чтобы повысить жесткость и точность. Существуют три стандартных натяга для различных условий применения.
Класс | Код | Натяг | Условия применения |
Легкий натяг | Z0 | 0,02-0.04C | Неизменное направление нагрузки, незначительные толчки и низкая точность |
Средний натяг | ZA | 0.07C-0.09C | Высокая точность и жёсткость системы |
Сильный натяг | ZB | 0.012C-0.014C | Очень высокая точность и жесткость, вибрации и толчки |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.
Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК. Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.
Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.
Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Маркировка
Взаимозаменяемый тип
QR - W - 25 - C - A - E - ZA - P + ZZ/E2 | ||||||||
QR - серия | W - тип блока: W: фланцевый; H: прямоугольный | 25 - типоразмер (20; 25; 30; 35; 45) | С - нагрузка: С: высокая; H: сверхвысокая | A - крепление блока A: сверху; С: сверху и снизу | E - Специальный блок Нет - Стандартный блок | ZA, Z0 - натяг | P - класс точности (H, P) | ZZ - защита от пыли2 E2 - система смазки |
Невзаимозаменяемый тип
QR - W - 35 - C - C - E - 2 - R - 1640 - E - ZA - P - ll + KK/E2/RC | ||||||
QR - серия | W - тип блока W: фланцевый; H: прямоугольный | 35 - типоразмер (20; 25; 30; 35; 45) | С - нагрузка С: высокая; H: сверхвысокая | A - крепление блока A: сверху; С: сверху и снизу | E - Специальная блок Нет - Стандартная блок | 2 - кол-во блоков на направляющей |
R - Тип крепления рельса R: Крепление сверху T: Крепление снизу | 1640 - длина направляющей (мм) | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности ( H, P, SP, UP) | ll - количество рельс в комплекте1 | KK - защита от пыли2 RC - усиленные заглушки E2 - система смазки |
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
Маркировка рельса QR (серии QR и RG имеют одинаковые направляющие)
QR - R - 25 - R - 1240 - E - P + RC | |||||||
QR/RG - серия | R - взаимозаменяемая направляющая | 25 - типоразмер (20; 25; 30; 35; 45) | R - тип крепления рельса: R: крепление сверху; T: крепление снизу | 1240 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (H,P) | RC - усиленные заглушки |
