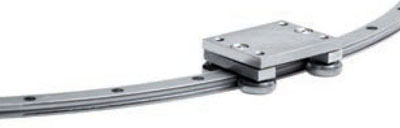

Криволинейные направляющие Curviline
Криволинейные направляющие ROLLON серии Curviline производятся по запросу клиента, основанному на требуемом радиусе не менее 500 мм. Радиус закругления направляющих зависит от величины дуги a° и от максимальной длины одной направляющей.
По своей форме направляющие серии CKR представляют собой секторы окружностей одинакового радиуса.
Криволинейные направляющие ROLLON серии Curviline предназначены для областей применения, в которых важно обеспечить перемещение прикреплённых к каретке объектов по криволинейной траектории. При этом направляющие, которые могут иметь радиусные участки постоянного или переменного радиуса, изготавливаются подконкретные требования заказчика, что позволяет создавать чрезвычайно гибкие решения за разумную цену. Направляющие серии Curviline изготавливаются в двух типоразмерах по ширине. По возможности мы рекомендуем нашим заказчикам использовать стандартные варианты радиусов. Хотя нами могут изготавливаться под заказ любые конфигурации радиусных направляющих, изготовление под заказ связано, как правило, с увеличением сроков поставки.

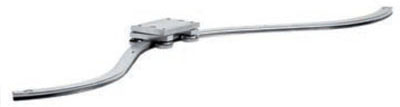

Криволинейные направляющие Curviline
Обозначения направляющих с постоянным радиусом кривизны

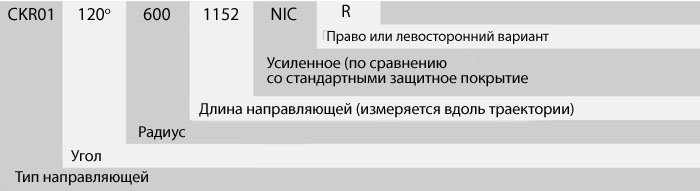

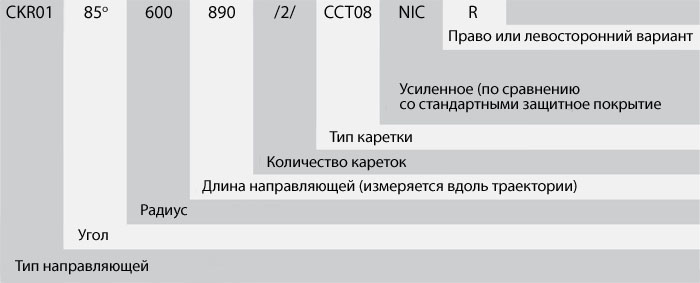

Пример кода заказа: CKR01-120o-0600-1152-NIC-R
При наличии у заказчика специфических требований просьба прикладывать к заказу чертеж или чертежи (с углами, радиусами, шаблонами отверстий и др.)

Основные технические характеристики изделий
Имеется возможность объединения в одной направляющей прямолинейных и радиусных участков
Каретки имеют четыре ролика, объединённые попарно и сохраняющих преднатяг на всей длине своего хода по направляющей
Возможость изготовления направляющих под заказ, под конкретные требования заказчика
Наличие вариантов выполнения из нержавеющей стали

Предпочтительные области применения изделий Curviline
Упаковочное оборудование
Внутренние двери железнодорожных вагонов
Специальное оборудование
Внутренние двери кораблей и судов
Пищевая промышленность

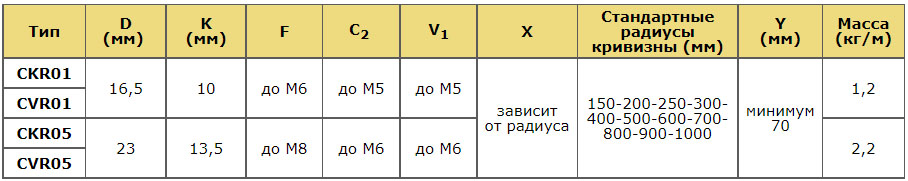

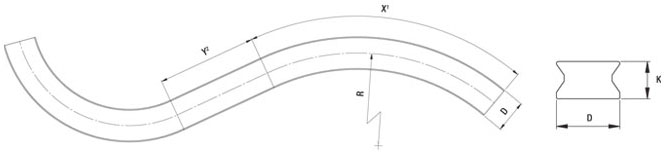

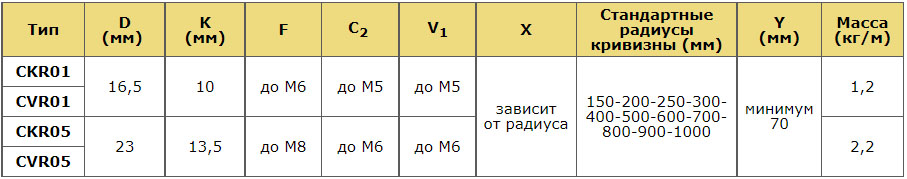

Рельсы постоянного/переменного радиуса с закаленными дорожками качения

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

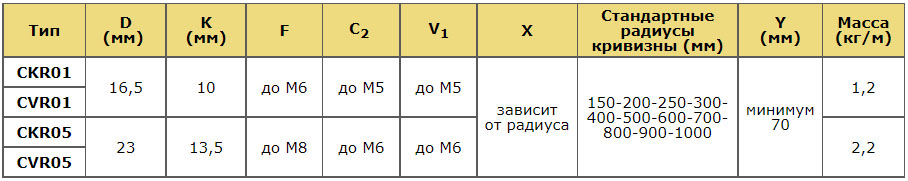

Модели рельс постоянного/переменного радиуса с закаленными дорожками качения: CVRH01, CRH05


Рельсы постоянного/переменного радиуса из углеродистой стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

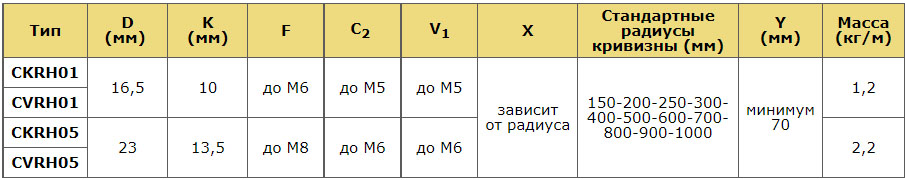

Модели рельс постоянного/переменного радиуса из углеродистой стали: CKR01, CKR05

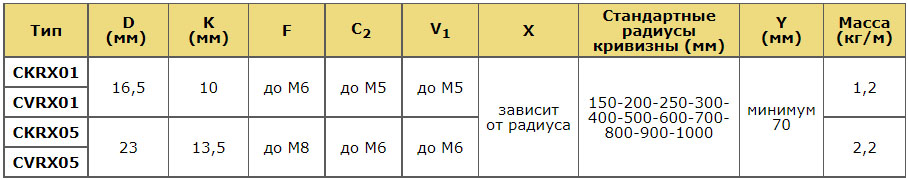

Рельсы постоянного/переменного радиуса из нержавеющей стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного/переменного радиуса из нержавеющей стали: CKRX01, CKRX05


Системы "направляющая + каретка" с постоянным радиусом кривизны направляющей

Пример кода заказа: CKR01-085o-0600-0890/2/CCT08-NIC-R
Примечание: информация по лево- / правостороннему варианту и по усиленной антикоррозионной защите поверхности указывается по мере необходимости.
Примечания по кодам заказа: длины направляющих и радиусы кривизны всегда указываются в четырёхзначном формате, а углы - в трёхзначном, причём неиспользуемые разряды заполняются нулями.

Эксплуатационные характеристики
• Доступные типоразмеры направляющих по ширине: CKR01/CVR01:16,5 мм CKR05/CVR05:23 мм
Максимальная скорость перемещения каретки по направляющей: 1,5 метра в секунду, с учётом специфики конкретного применения
Максимальное ускорение: 2 м/с2, с учётом специфики конкретного применения
Максимальная полезная длина направляющей: 3 240 мм
Максимальная длина хода каретки по одной направляющей: ССТ08: 3 170 мм ССТ11: 3 140 мм
Минимальный радиус для стальной версии и неупрочненной версии: 120 мм
Минимальный радиус для версии с упрочненными дорожками качения: 300 мм для размера 01, 400 мм для размера 05.
Допуск на радиус +/- 0,5 мм, допуск на углы +/- 1 градус
Температурный диапазон: от -20 до +80 С
Направляющая и каретка имеют электролитическую оцинковку и подвергнуты пассивации. Под запрос изделия могут поставляться и с иной, нестандартной коррозионной защитой.
Материал направляющих: С43, соответственно AISI316L для варианта из нержавеющей стали
Материал корпусов кареток: Fe360, соответственно AISI316Lдля варианта из нержавеющей стали
Материал роликов, установленных на радиальных шарикоподшипниках: 100Сr6, соответственно AISI 440 для варианта из нержавеющей стали
Подшипники роликов кареток заправлены смазкой, рассчитанной на весь срок эксплуатации.

При заказе просьба указывать точную форму направляющей (или прикладывать чертёж), а также предоставлять чертёж с деталировкой и точным указанием шаблона крепёжных отверстий. Рекомендуемый шаг крепежных отверстий 80 мм вдоль оси направляющей.
Криволинейные направляющие серии CVR могут объединять в себе участки с переменным радиусом кривизны и прямолинейные отрезки.
Криволинейные направляющие ROLLON серии Curviline предназначены для областей применения, в которых важно обеспечить перемещение прикреплённых к каретке объектов по криволинейной траектории. При этом направляющие, которые могут иметь радиусные участки постоянного или переменного радиуса, изготавливаются подконкретные требования заказчика, что позволяет создавать чрезвычайно гибкие решения за разумную цену. Направляющие серии Curviline изготавливаются в двух типоразмерах по ширине. По возможности мы рекомендуем нашим заказчикам использовать стандартные варианты радиусов. Хотя нами могут изготавливаться под заказ любые конфигурации радиусных направляющих, изготовление под заказ связано, как правило, с увеличением сроков поставки.
Криволинейные направляющие Curviline
Обозначения направляющих с переменным радиусом кривизны

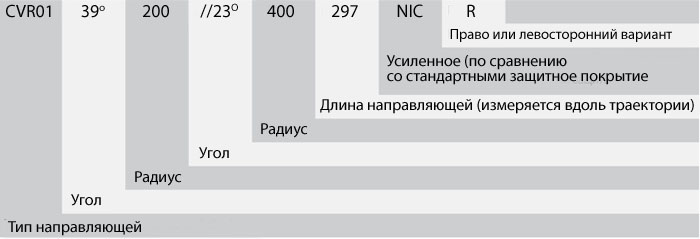

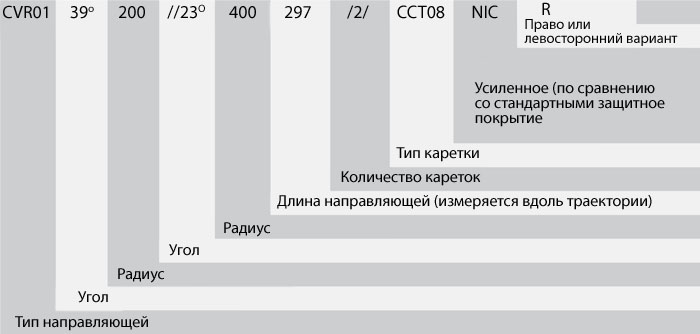

Пример кода заказа: CVR01-039o-0200//023o-0400-0297-NIC-R
Примечания по кодам заказа: длины направляюoщих и радиусы кривизны всегда указываются в четырёхзначном формате, а углы - в трёхзначном, причём неиспользуемые разряды заполняются нулями.

Основные технические характеристики изделий
Имеется возможность объединения в одной направляющей прямолинейных и радиусных участков
Каретки имеют четыре ролика, объединённые попарно и сохраняющих преднатяг на всей длине своего хода по направляющей
Возможость изготовления направляющих под заказ, под конкретные требования заказчика
Наличие вариантов выполнения из нержавеющей стали

Предпочтительные области применения изделий Curviline
Упаковочное оборудование
Внутренние двери железнодорожных вагонов
Специальное оборудование
Внутренние двери кораблей и судов
Пищевая промышленность

Рельсы постоянного переменного радиуса с закаленными дорожками качения

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного переменного радиуса с закаленными дорожками качения: CKRH01, CVRH01, CKRH05, CVRH05


Рельсы постоянного/переменного радиуса из углеродистой стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного/переменного радиуса из углеродистой стали: CKR01, CVR01, CKR05, CVR05


Рельсы постоянного/переменного радиуса из нержавеющей стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного/переменного радиуса из нержавеющей стали: CKRX01, CVRX01, CKRX05, CVRX05


Системы "направляющая + каретка" с переменным  радиусом кривизны направляющей


Эксплуатационные характеристики
Доступные типоразмеры направляющих по ширине: CKR01/CVR01:16,5 мм CKR05/CVR05:23 мм
Максимальная скорость перемещения каретки по направляющей: 1,5 метра в секунду, с учётом специфики конкретного применения
Максимальное ускорение: 2 м/с2, с учётом специфики конкретного применения
Максимальная полезная длина направляющей: 3 240 мм
Максимальная длина хода каретки по одной направляющей: ССТ08: 3 170 мм ССТ11: 3 140 мм
Минимальный радиус для стальной версии и неупрочненной версии: 120 мм
Минимальный радиус для версии с упрочненными дорожками качения: 300 мм для размера 01, 400 мм для размера 05.
Допуск на радиус +/- 0,5 мм, допуск на углы +/- 1 градус
Температурный диапазон: от -20 до +80 С
Направляющая и каретка имеют электролитическую оцинковку и подвергнуты пассивации. Под запрос изделия могут поставляться и с иной, нестандартной коррозионной защитой.
Материал направляющих: С43, соответственно AISI316L для варианта из нержавеющей стали
Материал корпусов кареток: Fe360, соответственно AISI316Lдля варианта из нержавеющей стали
Материал роликов, установленных на радиальных шарикоподшипниках: 100Сr6, соответственно AISI 440 для варианта из нержавеющей стали
Подшипники роликов кареток заправлены смазкой, рассчитанной на весь срок эксплуатации.

При заказе просьба указывать точную форму направляющей (или прикладывать чертёж), а также предоставлять чертёж с деталировкой и точным указанием шаблона крепёжных отверстий. Рекомендуемый шаг крепежных отверстий 80 мм вдоль оси направляющей.

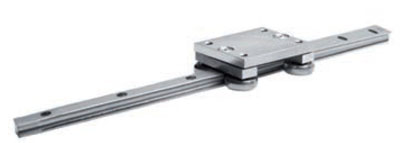

Линейный рельс Curviline производится также в прямой версии.
Криволинейные направляющие ROLLON серии Curviline предназначены для областей применения, в которых важно обеспечить перемещение прикреплённых к каретке объектов по криволинейной траектории. При этом направляющие, которые могут иметь радиусные участки постоянного или переменного радиуса, изготавливаются подконкретные требования заказчика, что позволяет создавать чрезвычайно гибкие решения за разумную цену. Направляющие серии Curviline изготавливаются в двух типоразмерах по ширине. По возможности мы рекомендуем нашим заказчикам использовать стандартные варианты радиусов. Хотя нами могут изготавливаться под заказ любые конфигурации радиусных направляющих, изготовление под заказ связано, как правило, с увеличением сроков поставки.
Криволинейные направляющие Curviline
Основные технические характеристики изделий
Имеется возможность объединения в одной направляющей прямолинейных и радиусных участков
Каретки имеют четыре ролика, объединённые попарно и сохраняющих преднатяг на всей длине своего хода по направляющей
Возможость изготовления направляющих под заказ, под конкретные требования заказчика
Наличие вариантов выполнения из нержавеющей стали

Предпочтительные области применения изделий Curviline
Упаковочное оборудование
Внутренние двери железнодорожных вагонов
Специальное оборудование
Внутренние двери кораблей и судов
Пищевая промышленность

Рельсы постоянного переменного радиуса с закаленными дорожками качения

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного переменного радиуса с закаленными дорожками качения: CKRH01, CVRH01, CKRH05, CVRH05


Рельсы постоянного/переменного радиуса из углеродистой стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного/переменного радиуса из углеродистой стали: CKR01, CVR01, CVR05, CVR05


Рельсы постоянного/переменного радиуса из нержавеющей стали

1 Максимальный угол «X» зависит от радиуса.
2. У криволинейных направляющих переменного радиуса «Y» должен составлять не менее 70 мм.

Модели рельс постоянного/переменного радиуса из нержавеющей стали: CKRX01, CVRX01, CKRX05, CVRX05


Эксплуатационные характеристики
Доступные типоразмеры направляющих по ширине: CKR01/CVR01:16,5 мм CKR05/CVR05:23 мм
Максимальная скорость перемещения каретки по направляющей: 1,5 метра в секунду, с учётом специфики конкретного применения
Максимальное ускорение: 2 м/с2, с учётом специфики конкретного применения
Максимальная полезная длина направляющей: 3 240 мм
Максимальная длина хода каретки по одной направляющей: ССТ08: 3 170 мм ССТ11: 3 140 мм
Минимальный радиус для стальной версии и неупрочненной версии: 120 мм
Минимальный радиус для версии с упрочненными дорожками качения: 300 мм для размера 01, 400 мм для размера 05.
Допуск на радиус +/- 0,5 мм, допуск на углы +/- 1 градус
Температурный диапазон: от -20 до +80 С
Направляющая и каретка имеют электролитическую оцинковку и подвергнуты пассивации. Под запрос изделия могут поставляться и с иной, нестандартной коррозионной защитой.
Материал направляющих: С43, соответственно AISI316L для варианта из нержавеющей стали
Материал корпусов кареток: Fe360, соответственно AISI316Lдля варианта из нержавеющей стали
Материал роликов, установленных на радиальных шарикоподшипниках: 100Сr6, соответственно AISI 440 для варианта из нержавеющей стали
Подшипники роликов кареток заправлены смазкой, рассчитанной на весь срок эксплуатации.

При заказе просьба указывать точную форму направляющей (или прикладывать чертёж), а также предоставлять чертёж с деталировкой и точным указанием шаблона крепёжных отверстий. Рекомендуемый шаг крепежных отверстий 80 мм вдоль оси направляющей.
Каретки Rollon Curviline
Каретки ROLLON серии Curviline имеют характерную особенность единожды выставленный преднатяг каретки сохраняется постоянным по всей длине направляющей, независимо от формы криволинейности направляющей. Попарно установленные на подвижных поперечинах концентрические и эксцентрические ролики обеспе-чивают равномерность перемещения каретки даже по направляющим весьма сложных геометрических форм.


Обозначение типа каретки

Пример кода заказа: CCT08-NIC
Примечание: информация по усиленной антикоррозионной защите поверхности указывается по мере необходимости.

Каретка для рельса с закаленными дорожками качения

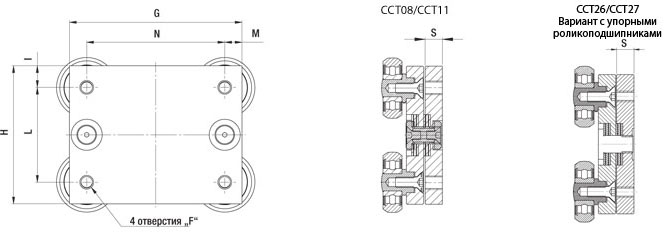

ТипG (мм)H (мм)I (мм)L (мм)M (мм)N (мм)S (мм)FМасса (кг)
CCT08/CCT26
70501030105010М50,45
CCT11/CCT27
1008012,555108010М81,!
Направляющие, поставляемые в сборе с каретками
Криволинейные направляющие Curviline

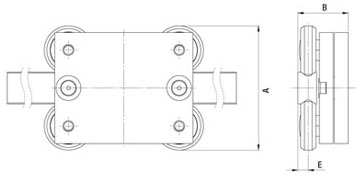

КонфигурацияA (мм)B (мм)E (мм)
CKRH01-CCT08/CCT26
6032,35,7
CVRH01-CCT08/CCT26
CKRH05-CCT11/CCT27
89,536,47,5
CVRH05-CCT11/CCT27
Грузоподъёмность каретки для рельса с закаленными дорожками качения
Криволинейные направляющие Curviline
Тип кареткиГрузоподъемность
C0ax (N)C0rad (N)
CKRH01-CCT08/CCT26
592980
CVRH01-CCT08/CCT26
CKRH05-CCT11/CCT27
14592475
CVRH05-CCT11/CCT27
Каретка для рельса из углеродистой стали

ТипG (мм)H (мм)I (мм)L (мм)M (мм)N (мм)S (мм)FМасса (кг)
CCT08/CCT26
70501030105010М50,45
CCT11/CCT27
1008012,555108010М81,!
Направляющие, поставляемые в сборе с каретками
Криволинейные направляющие Curviline
КонфигурацияA (мм)B (мм)E (мм)
CKR01-CCT08/CCT26
6032,35,7
CVR01-CCT08/CCT26
CKR05-CCT11/CCT27
89,536,47,5
CVR05-CCT11/CCT27
Грузоподъёмность каретки для рельса с закаленными дорожками качения
Криволинейные направляющие Curviline
Тип кареткиГрузоподъемность
C0ax (N)C0rad (N)
CKR01-CCT08/CCT26
400570
CVR01-CCT08/CCT26
CKR05-CCT11/CCT27
11301615
CVR05-CCT11/CCT27
Каретка для рельса из нержавеющей стали

ТипG (мм)H (мм)I (мм)L (мм)M (мм)N (мм)S (мм)FМасса (кг)
CCTХ08
70501030105010М50,45
CCTХ11
1008012,555108010М81,!
Направляющие, поставляемые в сборе с каретками
Криволинейные направляющие Curviline
КонфигурацияA (мм)B (мм)E (мм)
CKRX01-CCT08
6032,35,7
CVRX01-CCT08
CKRX05-CCT11
89,536,47,5
CVRX05-CCT11
Грузоподъёмность каретки для рельса из нержавеющей стали
Криволинейные направляющие Curviline
Тип кареткиГрузоподъемность
C0ax (N)C0rad (N)
CKRX01-CCT08
400570
CVRX01-CCT08
CKRX05-CCT11
11301615
CVRX05-CCT11
Эксплуатационные характеристики
Доступные типоразмеры направляющих по ширине: CKR01/CVR01:16,5 мм CKR05/CVR05:23 мм
Максимальная скорость перемещения каретки по направляющей: 1,5 метра в секунду, с учётом специфики конкретного применения
Максимальное ускорение: 2 м/с2, с учётом специфики конкретного применения
Максимальная полезная длина направляющей: 3 240 мм
Максимальная длина хода каретки по одной направляющей: ССТ08: 3 170 мм ССТ11: 3 140 мм
Минимальный радиус для стальной версии и неупрочненной версии: 120 мм
Минимальный радиус для версии с упрочненными дорожками качения: 300 мм для размера 01, 400 мм для размера 05.
Допуск на радиус +/- 0,5 мм, допуск на углы +/- 1 градус
Температурный диапазон: от -20 до +80 С
Направляющая и каретка имеют электролитическую оцинковку и подвергнуты пассивации. Под запрос изделия могут поставляться и с иной, нестандартной коррозионной защитой.
Материал направляющих: С43, соответственно AISI316L для варианта из нержавеющей стали
Материал корпусов кареток: Fe360, соответственно AISI316Lдля варианта из нержавеющей стали
Материал роликов, установленных на радиальных шарикоподшипниках: 100Сr6, соответственно AISI 440 для варианта из нержавеющей стали
Подшипники роликов кареток заправлены смазкой, рассчитанной на весь срок эксплуатации.
Антикоррозийная защита
В стандартном варианте направляющие серии Curviline поставляются защищёнными от коррозии методами электролитического цинкования и пассивирования (RolonAloy). Если исходя из специфики конкретных прикладных задач такой защиты оказывается недостаточно, под запрос мы готовы поставлять изделия и с иными антикоррозийными
покрытиями - например, в никелированном исполнении, соответствующем требованиям Управления по контролю качества пищевых продуктов и лекарственных препаратов США к компонентам, предназначенным для использования в пищевой промышленности.

Применяемая смазка и системы смазки
Смазка подшипников роликов
Все подшипники роликов кареток серии Curviline поставляются
заправленными смазкой, рассчитанной на весь срок эксплуатации.

Смазка направляющих
Рельсы необходимо смазать до начала работы. Правильный интервал для регулярного нанесения смазки в большей степени зависит от условий окружающей среды, скорости перемещений, и температуры. При эксплуатации изделий в нормальных условиях их рекомендуется смазывать через каждые 100 км пробега каретки, но не реже чем 1 раз в 6 месяцев. В случае эксплуатации изделий в неблагоприятных условиях межсмазочные интервалы следует уменьшить. Перед нанесением смазки обязательно очистить рабочие поверхности направляющих.
В качестве смазки мы рекомендуем использовать специальную литиевую смазку для роликоподшипников средней консистенции.

Обеспечение соответствующей условиям эксплуатации смазки направляющих позволяет:
Уменьшить потери на трение.
Снизить интенсивность износа
Уменьшить нагрузку контактных поверхностей вследствие упругой деформации.
Уменьшить шумность работы систем линейного перемещения.
Сделать перемещения более плавными.
По заказу поставляются различные смазочные материалы для специальных областей применения:
FDA-утвержденный смазочный материал для применения в пищевой промышленности
Специальный смазочный материал для чистых комнат
Специальный смазочный материал для морского технологического сектора
Специальный смазочный материал для высоких и низких температур
Для получения дополнительной информации вы можете обращаться в наш технический отдел.

Регулировка преднатяга
Криволинейные направляющие Curviline
ТипМомент затяжки (Hм)
CCT08
7
CCT11
89,5
В случаях, когда направляющие поставляются в сборе с каретками, каретки поставляются с выставленным на заводе нулевым зазором.
Крепёжные винты таких кареток зафиксированы на заводе средством Loctite Фиксации резьбы.
В случае, если направляющие и каретки поставляются отдельно друг от друга, равно как и в случае перестановки каретки на другую направляющую, преднатяг каретки при монтаже необходимо отрегулировать заново путём регулировки эксцентрического ролика.
Внимание: После регулировки крепёжные винты следует зафиксировать фиксатором резьбы.

Регулировка преднатяга осуществляется следующим образом:
протереть рабочие поверхности направляющих, удалив любые находящиеся на них загрязнения
слегка отпустить крепёжные винты роликовых поперечин. Оси эксцентриковых роликов промаркированы с внутренней стороны
переместить каретку (или каретки) в конец (или в концы) направляющих
Ввести специальный входящий в комплект поставки плоский регулировочный ключ в зацепление с шестигранником регулируемого ролика
Поворачивая плоский гаечный ключ по часовой стрелке, регулировать ролик по положению таким образом, чтобы он плотно прижался к верхней рабочей поверхности направляющей, и чтобы каретка оказалась установленной в направляющей беззазорно и с необходимым преднатягом. Не забывать о том, что с увеличением преднатяга растут и потери на трение, соответственно уменьшается ресурс.
Сдерживая ролик в правильном положении регулировочным ключом, аккуратно затянуть фиксирующий винт ролика. Правильный момент затяжки можно будет выставить позже
Переместить каретку по всей длине направляющей, и убедиться в том, что требуемый преднатяг присутствует на всей этой длине.
При правильно выставленном преднатяге каретка должна перемещаться легко и беззазорно по всей длине направляющей
После этого затянуть фиксирующие винты усилием из таблицы придерживая при этом ось ролика в его отрегулированном положении специальным плоским гаечным ключом.
На оси ролика выполнена специальная резьба, облегчающая удержание ролика в выставленном положении.
Телефон: +7 (499) 322-91-34
для звонков из Казахстана: +7 (717) 269-69-54
Почта: mail@podshipnik-katalog.ru
Поставка подшипников оптом и в розницу, звоните!
альпарк
Назад к содержимому
