Направляющие TLAX и TQAX
Направляющие серии TLAX и TQAX являются наиболее экономичными телескопическими линейными направляющими компании ROLLON. Изготавливаются из прочных металлических роликовых профилей , что обеспечивает плавность и точность перемещения наряду с высокой грузоподъемностью. Благодаря термостойкой консистентной смазке, направляющие устойчивы к постоянным температурам до 170 градусов по Цельсию.
Направляющие серий «TLAX» и «TQAX»
Изготовлены из прочных металлических роликовых профилей, что обеспечивает плавность и точность перемещения наряду с высокой грузоподъемностью. Направляющие TLAX поставляются с промежуточным элементом и предназначены для средних\длинных ходовых, что обеспечивает более высокую грузоподъемность, чем у моделей TQAX.
Описанные модели являются наиболее экономичными линейными направляющими компании ROLLON, но их цена, конечно, не сравнится с дешевыми (фурнитурными) выдвижными направляющими.
Направляющие изготавливаются из углеродистой стали, а также из нержавеющей стали (серии TLAX и TQAX). Модель из нержавеющей стали обеспечивает такую же производительность, что и модель из углеродистой стали.
Каретки имеют длину хода, равную длине направляющей.
Роликовые направляющие TLAX
Роликовые направляющие TQAX
Роликовые направляющие TLAX и TQAX
Используются с уплотнителем типа 2Z и смазаны на весь срок службы. Благодаря термостойкой консистентной смазке, направляющие серии TLAX и TQAX устойчивы к постоянным температурам до 170 градусов по Цельсию.
Каретки поставляются с демпфирующими резиновыми наконечниками для снижения уровня шума при работе.
Роликовые телескопические линейные направляющие TLAX, TQAX по размерам и производительности соответствуют стандартной комплектации. Все компоненты изготовлены из нержавеющей стали. Роликовые направляющие используются с уплотнителем типа 2RS и эксплуатируются со смазкой на весь срок службы, применяются в приложениях, работающих при низких температурах и в пищевой промышленности. Данные направляющие отлично подходят для использования в медицинской, химической и пищевой промышленностях, или в агрессивных средах (например, судовое оборудование), а также в стерильных производственных помещениях, поскольку практически не загрязняют окружающую среду.
Открытую конструкцию направляющих удобно чистить.

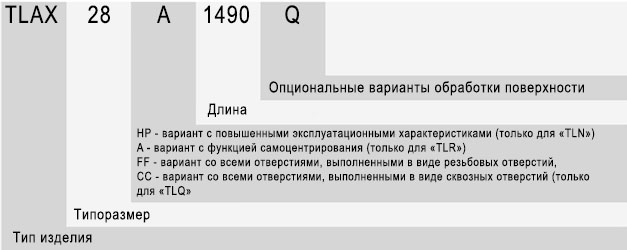

Маркировка и расшифровка для направляющих «Telerace»
Пример маркировки TQN, TLAX, TQAX: TQN40-1010-CR; TLAX40-1300; TQAX40-1000
Примечание по кодам заказа:
данные, относящиеся к вариантам «HP», «A», «FF» и «CC», заполняются только в случае необходимости.
Длины направляющих и длины хода всегда указываются в четырёхзначном формате. Недостающие позиции заполняются нулями.
Направляющая «TLQ» типоразмера «18» поставляется только в версии «FF» с кареткой, все отверстия в которой выполнены в виде сквозных отверстий.
Отличительные особенности
Вид в сечении TLAX
Вид в сечении TQAX
Серия TLAX
Крепёжные отверстия в «TLAX» имеют сквозные отверстия под стандартные винты с полукруглой головкой по «ISO 7380» или, в альтернативном варианте, под винты «Торкс» типа «40.VC-SP01» компании «Rollon», отличающиеся чрезвычайно малой высотой плоской головки. Изделия «TLAX» надлежит монтировать следующим образом: верхняя направляющая крепится к стационарной несущей конструкции, а подвижная нижняя направляющая - к перемещаемой полезной нагрузке. При парном использовании одну и ту же каретку можно устанавливать либо слева, либо справа по отношению к подвижной полезной нагрузке - для этого каретку достаточно перевернуть.
Стальные направляющие роликового профилирования, с упрочняющим азотированием и оксидацинным чернением по запатентованной технологии «ROLLON-NOX», обеспечивающей эффективную защиту от коррозии.
Технические характеристики:
• Упрочнённые дорожки качения
• Высокая устойчивость к механическим воздействиям, высокая грузоподъёмность, способность надёжно функционировать в условиях высокой частоты рабочих циклов
• Длительный срок службы
• Высокая устойчивость к коррозии, (применительно к дорожкам качения, успешно прошедшим испытания 120-часовым воздействием солевого тумана).
• Изделия предлагаются в варианта INOX AISI304, TLAX,TQAX, которые, в свою очередь, могут поставляться и в модификации с электрополировкой, делающей изделия пригодными для эксплуатации под открытым небом.
• Прочные резиновые ограничители хода, обеспечивающие демпфируемое перемещение среднего элемента
• Тихое, быстрое и беззазорное перемещение
• Антикоррозийная обработка: оксидационное химическое оксидирование с импрегнированием маслами на микроуровне.
• Технология упрочняющего азотирования «ROLLON-NOX»/
• Опциональные варианты обработки поверхности: «ROLLON e-coating», «ROLLON с-color», «ROLLON p-polishing»
• Высокостойкий стальной профиль, изготовленный методом роликового профилирования.
• Однорядные шарикоподшипники с уплотнениями «2Z» заправлены смазкой, рассчитанной на весь срок эксплуатации
• Эксцентрические ролики для создания преднатяга
• Настройкой преднатяга должно обеспечиваться плавное и беззазорное перемещение
Опциональные варианты поверхностной обработки
«ROLLON e-coating»: глянцевое чёрное эпоксидное покрытие, наносимое электростатическим методом и обеспечивающее высокую стойкость к коррозии (покрытие успешно прошло испытание 700-часовым пребыванием в камере с соляным туманом).
«ROLLON с-color»: порошковое покрытие с вариантами расцветки по палитре «RAL» позволяет пользователям заказывать высококоррозионностойкие направляющие требуемого цвета.
| Модификация | Характеристики |
| BASIC (базовый вариант) | Направляющие и S-образный средний элемент из нержавеющей стали марки "AISI304". Направляющие из закалённой нержавеющей стали "AISI440С". |
| Х | Аналогично базовому варианту, но с направляющими и S-образным средним элементом, полностью подвергнутыми электрополированию, обеспечивающему чрезвычайно высокую степень устойчивости к коррозии. Проверено выдерживанием в соляном тумане в течение 1000 часов. Электрополирование также придаёт поверхностям изделия блестящий вид. |
Серия TQAX
Изделия серии TQAX представляют собой компактные направляющие квадратного сечения, выполненные из нержавеющей стали и отличающиеся высокой грузоподъёмностью, соответственно способностью выдерживать существенные нагрузки как в осевом, так и в радиальном направлении, и, благодаря своей компактности и малому весу, подходят для решения задач по реализации вертикальных перемещений. Изделия серии TQAX включают с себя две одиночных направляющих, соединённых друг с другом для образования высокожёсткого, Н-образного профиля, выполняющего функцию среднего элемента. Применены направляющие AISI 304 и упрочнённые однорядные подшипники AISI 440 с уплотнениями 2RS и заводской заправкой смазкой на весь срок службы
Нестандартные длины хода
Каретки «TQAX» предоставляют уникальную возможность изменения фактической длины «Н» хода под индивидуальные требования с использованием стандартных изделий. Это осуществляется путём простого изменения размера «А» для стационарных, соответственно размера «В» для подвижных кареток на размеры, отличные от указанных на данной странице условно-стандартных размеров. Уменьшением соответствующих размеров общая длина хода увеличивается, тогда как грузоподъёмность уменьшается, а их увеличением - наоборот, длина хода уменьшается, а грузоподъёмность увеличивается. Для точного определения грузоподъёмности при конкретной нестандартной длине хода просьба связываться со службой технической поддержки компании. В случаях воздействия нагрузки в радиальном направлении каретку надлежит устанавливать меткой «Up-side» вверх. На каретках, предназначенных для стационарного крепления к несущим конструкциям, имеется маркировка «Fix-sliders», тогда как на каретках, предназначенных к закреплению к ним полезной нагрузки, имеется маркировка «Mobile sliders». При парном использовании одну и ту же каретку можно устанавливать либо слева, либо справа - для этого достаточно лишь перевернуть каретку, следя за тем, чтобы (в случае, если на каретку будет воздействовать нагрузка в радиальном направлении) маркировка «Up-side» смотрела вверх.
| Модификация | Характеристики |
| BASIC (базовый вариант) | Направляющие, изготовленные методом роликового профилирования из нержавеющей стали "AISI304". Направляющие из закалённой нержавеющей стали "AISII440C". |
| X | Аналогично базовому варианту, но с направляющими и S-образным средним элементом, полностью подвергнутыми электрополированию, обеспечивающему чрезвычайно высокую степень устойчивости к коррозии. Проверено выдерживанием в соляном тумане в течение 1000 часов. Электрополирование также придаёт поверхностям изделия блестящий вид. |

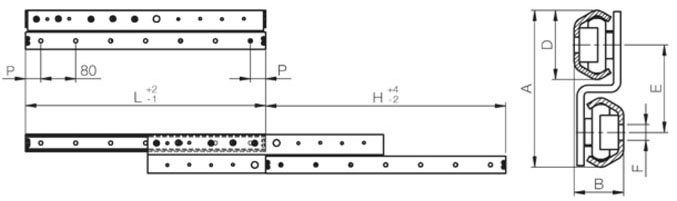

Telerace серия TLAX
| Тип | Типоразмер | A (мм) | B (мм) | D (мм) | E (мм) | F (мм) | Тип крепежных винтов |
| TLAX | 26 | 65 | 23 | 26 | 35 | Ø 6,5 | КП-40.VC-SP01.0510ZB |
| M5 ISO7380 | |||||||
| 40 | 90 | 28,3 | 39,5 | 50 | Ø 9 | КП-40.VC-SP01.0816ZB | |
| M8 ISO7380 |
Грузоподъемность и габаритные размеры направляющих серии TLAX

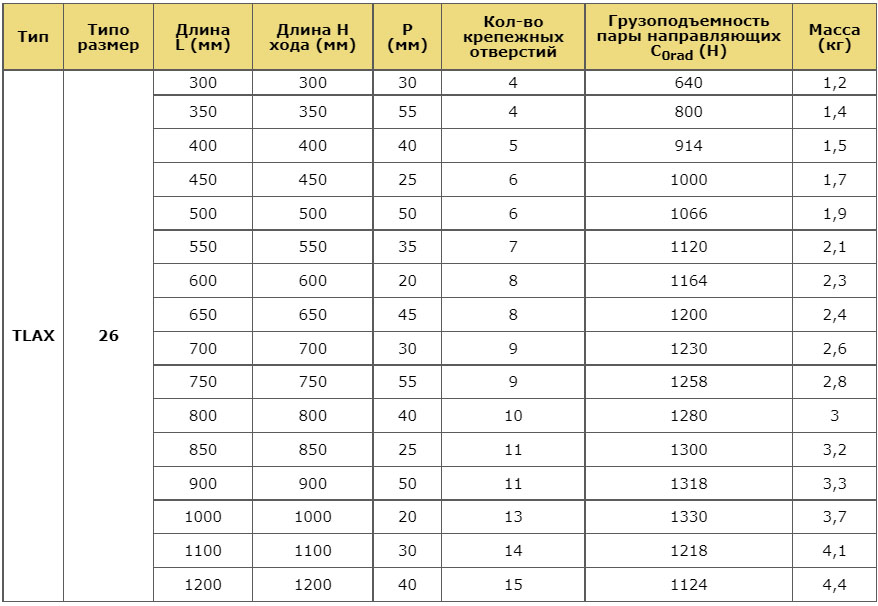

TLAX типоразмер 26
TLAX типоразмер 40

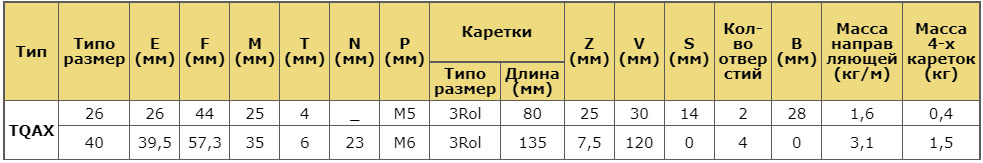

Telerace серия TQAX
TQAX Типоразмер 26
TQAX Типоразмер 40
Грузоподъемность и габаритные размеры направляющих серии TQAX

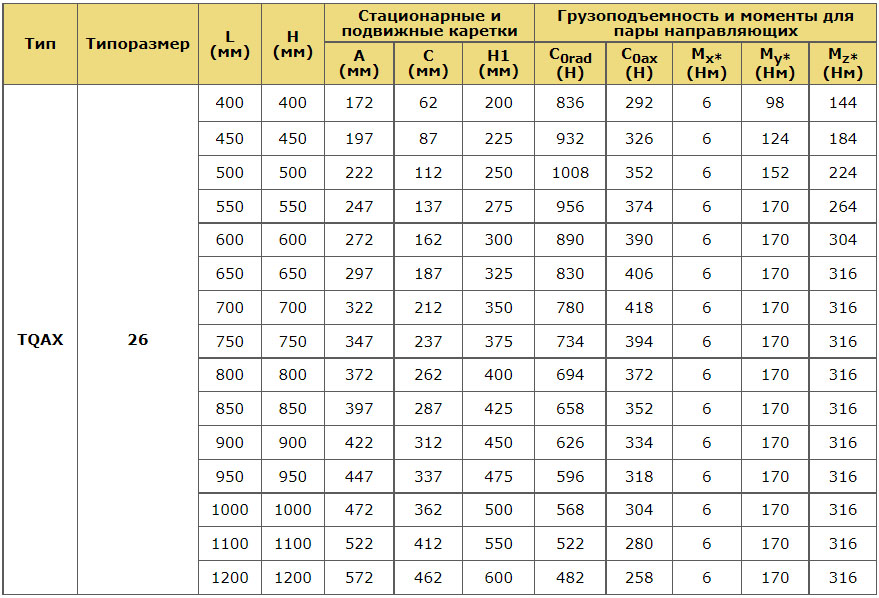

TQAX Типоразмер 26

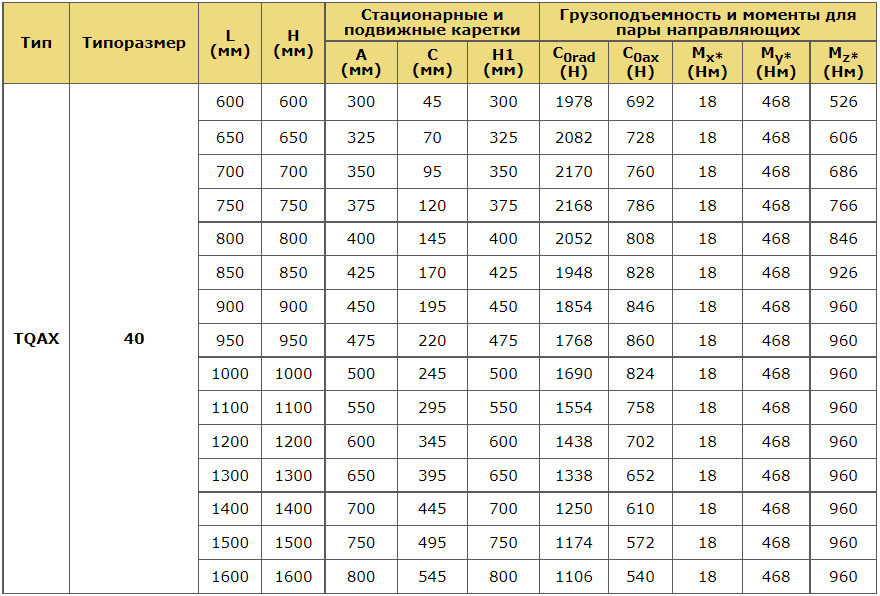

TQAX Типоразмер 40
