Опорные подшипники HIWIN с перекрестными роликами
Опорные подшипники HIWIN с перекрестными роликами состоят преимущественно из внешнего кольца, внутреннего кольца и множества роликов и сепараторов. Ролики расположены между внутренним кольцом и внешним кольцом. Сепаратор помещается между роликами, чтобы предотвратить взаимное трение и таким образом позволяет уменьшить сопротивление крутящего момента для вращения роликов.
Опорные подшипники HIWIN типа CRBA
Опорные подшипники HIWIN типа CRBA
• бывают открытого типа (имеется отверстие под смазку; нет уплотнений; используются в случае, когда требуется низкий крутящий момент) и закрытого типа (имеется отверстие под смазку и уплотнения, которые предотвращают утечку смазки и попадание посторонних веществ внутрь канала)
• состоят из внутреннего кольца и двух внешних полуколец;
• предназначены для вращения внутреннего кольца;
• диаметр канала опорного подшипника: 20~400 мм.

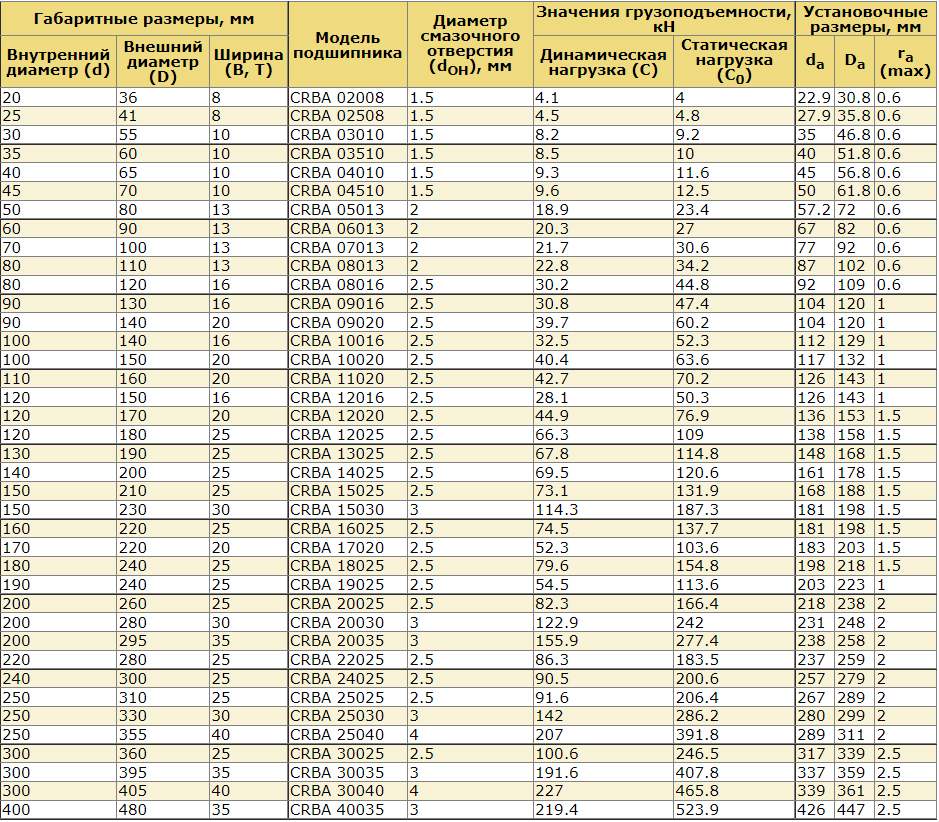

Габаритные размеры HIWIN типа CRBA


Модели подшипников HIWIN CRBA: CRBA 02508, CRBA 03010, CRBA 03510, CRBA 04010, CRBA 04510, CRBA 05013, CRBA 06013, CRBA 07013, CRBA 08013, CRBA 08016, CRBA 09016, CRBA 09020, CRBA 10016, CRBA 10020, CRBA 11020, CRBA 12016, CRBA 12020, CRBA 12025, CRBA 13025, CRBA 14025, CRBA 15025, CRBA 15030, CRBA 16025, CRBA 17020, CRBA 18025, CRBA 19025, CRBA 20025, CRBA 20030, CRBA 20035, CRBA 22025, CRBA 24025, CRBA 25025, CRBA 25030, CRBA 25040, CRBA 30025, CRBA 30035, CRBA 30040, CRBA 40035

Опорные подшипники HIWIN типа CRBB
Опорные подшипники HIWIN типа CRBB
• бывают открытого типа (имеется отверстие под смазку; нет уплотнений; используются в случае, когда требуется низкий крутящий момент) и закрытого типа (имеется отверстие под смазку и уплотнения, которые предотвращают утечку смазки и попадание посторонних веществ внутрь канала);
• состоят из двух внутренних полуколец и внешнего кольца;
• предназначены для вращения внешнего кольца;
• диаметр канала опорного подшипника: 30~400 мм.
Габаритные размеры HIWIN типа CRBB


Модели подшипников HIWIN CRBB: CRBB 03510, CRBB 04010, CRBB 04510, CRBB 05013, CRBB 06013, CRBB 07013, CRBB 08013, CRBB 08016, CRBB 09016, CRBB 09020, CRBB 10016, CRBB 10020, CRBB 11020, CRBB 12016, CRBB 12020, CRBB 12025, CRBB 13025, CRBB 14025, CRBB 15025, CRBB 15030, CRBB 16025, CRBB 17020, CRBB 18025, CRBB 19025, CRBB 20025, CRBB 20030, CRBB 20035, CRBB 22025, CRBB 24025, CRBB 25025, CRBB 25030, CRBB 25040, CRBB 30025, CRBB 30035, CRBB 30040, CRBB 40035

Опорные подшипники HIWIN типа CRBC
Опорные подшипники HIWIN типа CRBC
• бывают открытого типа (имеется отверстие под смазку; нет уплотнений; используются в случае, когда требуется низкий крутящий момент) и закрытого типа (имеется отверстие под смазку и уплотнения, которые предотвращают утечку смазки и попадание посторонних веществ внутрь канала);
состоят из внутренних кольца и внешнего кольца;
предназначены для вращения как внутреннего, так и внешнего колец;
диаметр канала опорного подшипника: 20~400 мм.

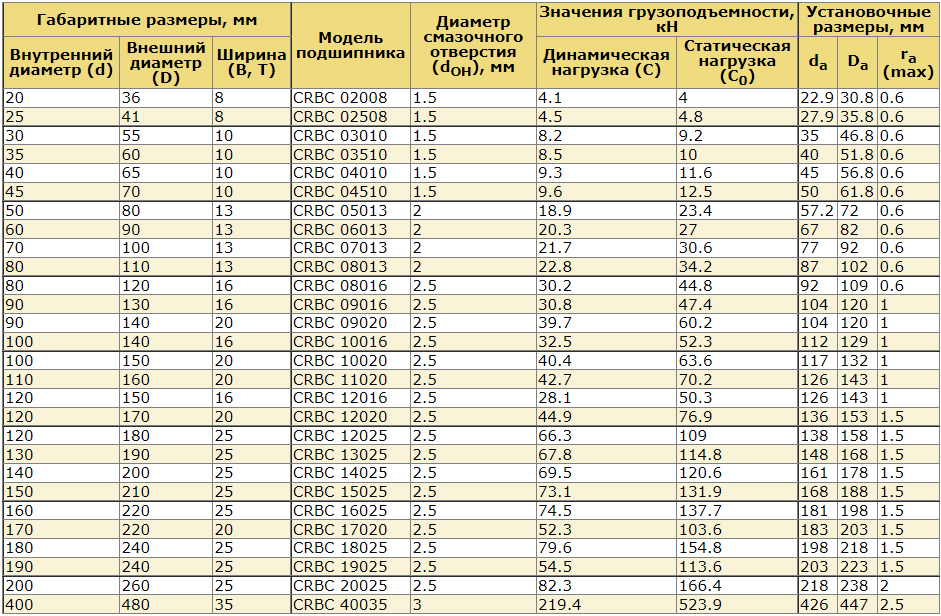

Габаритные размеры HIWIN типа CRBC


Модели подшипников HIWIN CRBC: CRBC 02508, CRBC 03010, CRBC 03510, CRBC 04010, CRBC 04510, CRBC 05013, CRBC 06013, CRBC 07013, CRBC 08013, CRBC 08016, CRBC 09016, CRBC 09020, CRBC 10016, CRBC 10020, CRBC 11020, CRBC 12016, CRBC 12020, CRBC 12025, CRBC 13025, CRBC 14025, CRBC 15025, CRBC 16025, CRBC 17020, CRBC 18025, CRBC 19025, CRBC 20025, CRBC 40035

Опорные подшипники HIWIN типа CRBD
Опорные подшипники HIWIN типа CRBD
• бывают открытого типа (имеется отверстие под смазку; нет уплотнений; используются в случае, когда требуется низкий крутящий момент) и закрытого типа (имеется отверстие под смазку и уплотнения, которые предотвращают утечку смазки и попадание посторонних веществ внутрь канала);
состоят из внутреннего кольца и двух внешних полуколец с монтажными отверстиями;
предназначены для вращения внутреннего кольца;
диаметр канала опорного подшипника: 20~160 мм.

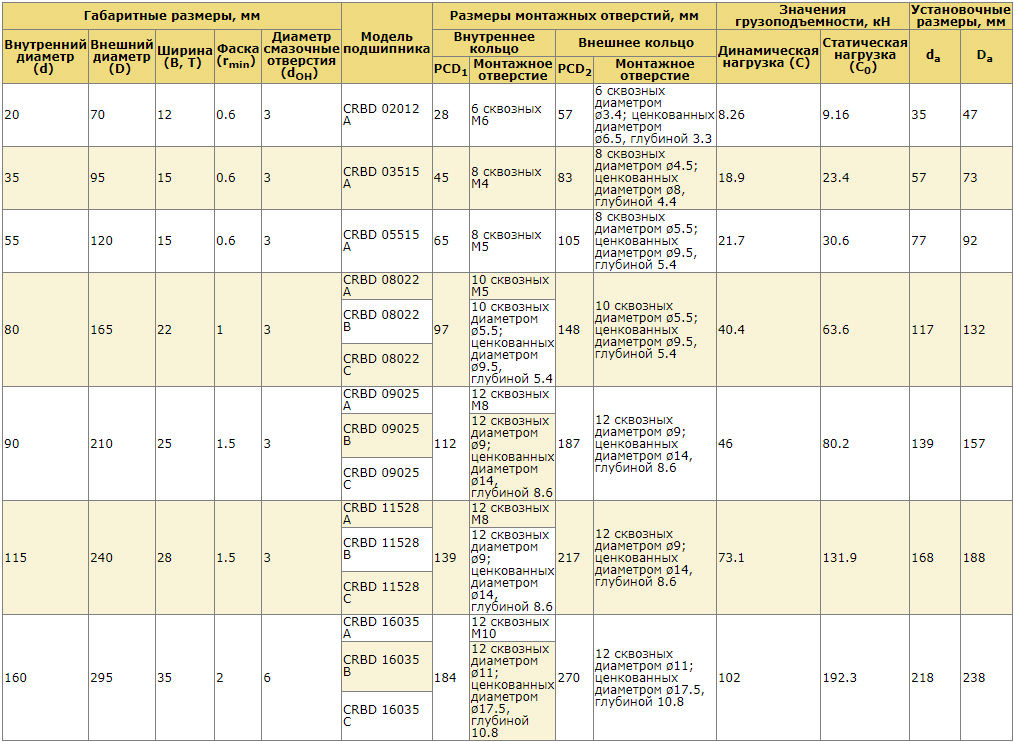

Габаритные размеры HIWIN типа CRBD



Модели подшипников HIWIN CRBD: CRBD 03515 A, CRBD 05515 A, CRBD 08022 А, CRBD 08022 В, CRBD 08022 С, CRBD 09025 A, CRBD 09025 B, CRBD 09025 C, CRBD 11528 A, CRBD 11528 B, CRBD 11528 C, CRBD 16035 A, CRBD 16035 B, CRBD 16035 C

Опорные подшипники HIWIN типа CRBE
Опорные подшипники HIWIN типа CRBE
• бывают открытого типа (имеется отверстие под смазку; нет уплотнений; используются в случае, когда требуется низкий крутящий момент) и закрытого типа (имеется отверстие под смазку и уплотнения, которые предотвращают утечку смазки и попадание посторонних веществ внутрь канала);
состоят из внутреннего и внешнего кольца с монтажными отверстиями;
предназначены для вращения как внутреннего, так и внешнего колец;
диаметр канала опорного подшипника: 20~210 мм.

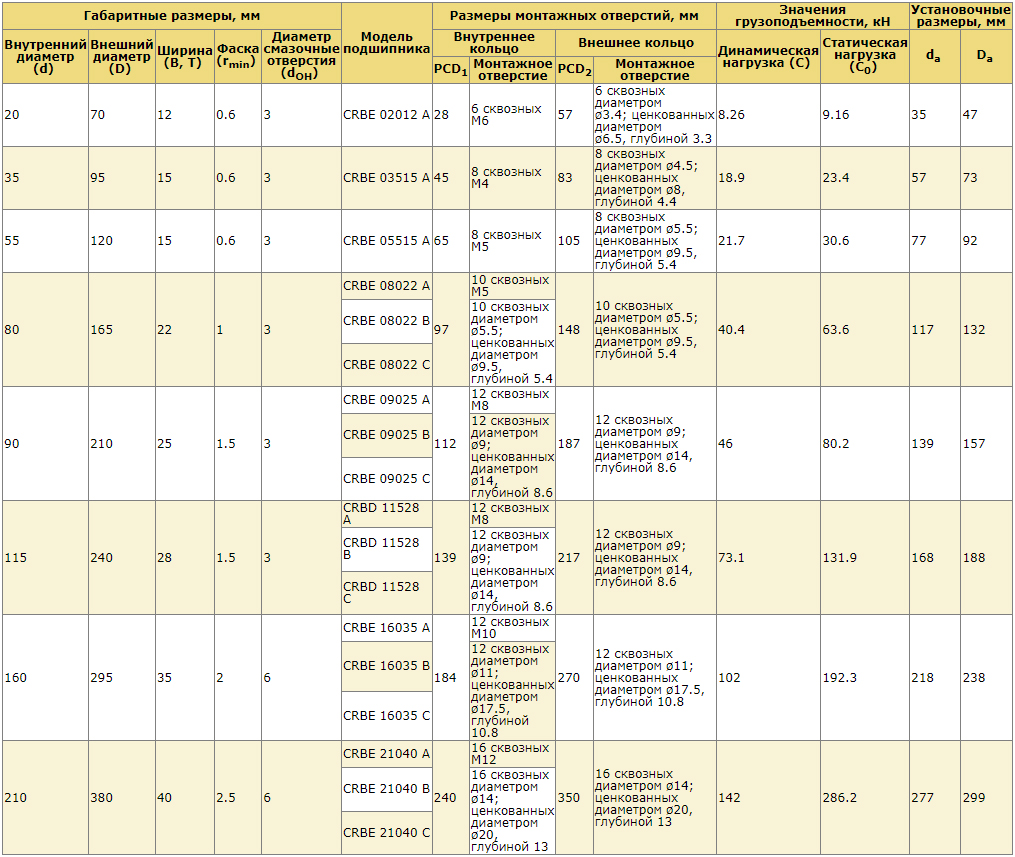

Габаритные размеры HIWIN типа CRBE



Модели подшипников HIWIN CRBE: CRBE 02012 A, CRBE 03515 A, CRBE 05515 A, CRBE 08022 A, CRBE 08022 B, CRBE 08022 C, CRBE 09025 A, CRBE 09025 B, CRBE 09025 C, CRBE 16035 A, CRBE 16035 B, CRBE 16035 C, CRBE 21040 A, CRBE 21040 B, CRBE 21040 C

Примечание:
1. Значения грузоподъемности указаны с учетом стандартов ISO76 / ISO281.
2. В случае специфических пространственных требований, пожалуйста, свяжитесь со специалистами компании ZETEK.

HIWIN предлагает следующие шесть типов опорных подшипников с перекрестными роликами: с разделенным внешним кольцом (тип CRBA), с разделенным внутренним кольцом (тип CRBB), опорные подшипники высокой жесткости (тип CRBC), с разделенным внешним кольцом  с монтажными отверстиями (тип CRBD), опорные подшипники высокой жесткости с монтажными отверстиями (тип CRBE) и опорные подшипники, изготавливаемые под заказ клиента (тип CRBX). Опорные подшипники типа CRBA предназначены для вращения внутреннего кольца. Опорные подшипники типа CRBB предназначены для вращения внешнего кольца. Опорные подшипники высокой жесткости предназначены для вращения как внутреннего, так и внешнего колец. Монтажные отверстия могут быть использованы для упрощения сборки изделия. Опорные подшипники типа CRBX изготавливаются таким образом, чтобы соответствовать требованиям клиентов. Опорные подшипники HIWIN с перекрестными роликами обладают высокой жесткостью и высокой точностью, могут быть широко использованы в промышленных автоматизированных системах управления, робототехнике, станках, приборах контроля и медицинском оборудовании.
