Линейные направляющие HIWIN PG

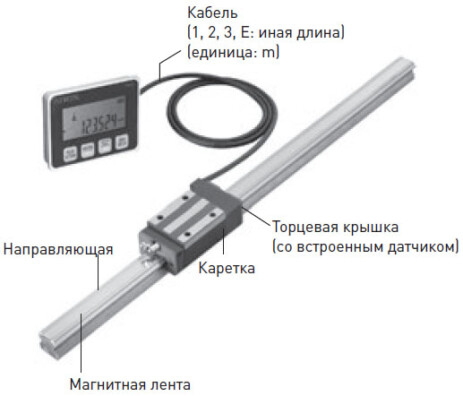

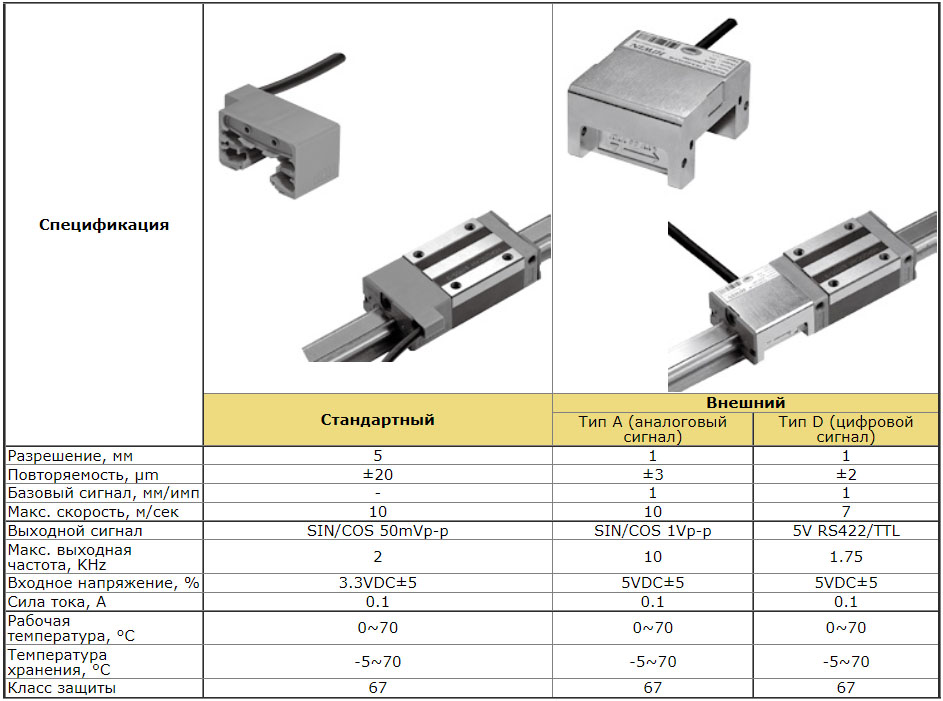

Cерия PG линейных направляющих разработана для точной системы позиционирования с встроенной в опорный блок измерительной системой. Это позволяет использовать линейные направляющие в ограниченном пространстве. Система линейных перемещений серии PG может использоваться для работы в неблагоприятных условиях высокой влажности, температур, вибраций, загрязнений.
Линейные направляющие HIWIN PG


Классы точности
Классы точности серии PG подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

Точность взаимозаменяемых систем PG-20, PG-25,30,35, PG-45,55


Допустимое отклонение параллельности
Длина рельсаТочность
CHPSPUP
100127322
100-200149422
200-3001510532
300-5001712632
500-7002013742
700-9002215853
900-11002416963
1100-150026181174
1500-190028201384
1900-2500312215105
2500-3100332518116
3100-3600362720147
3600-4000372821157
Натяг
Существуют три стандартных натяга для различных условий применения.
КлассКодНатягУсловия применения
Легкий натягZ00-0.02CНеизменное направление нагрузки, незначительные толчки и низкая точность
Средний натягZA0.05C-0.07C
Низкая нагрузка и высокая точность
Сильный натягZB0.10C-0.12CВысокая жесткость, вибрации и толчки

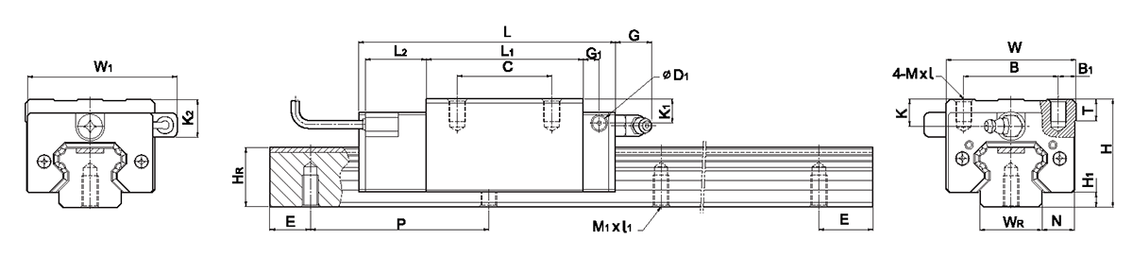

Технические характеристики HIWIN PGHH-CA/PGHH-HA: PGHH20CA, PGH20HA, PGHH25HA, PGHH30CA, PGHH30HA, PGHH35CA, PGHH35HA, PGHH45CA, PGHH45HA, PGHH55CA, PGHH55HA

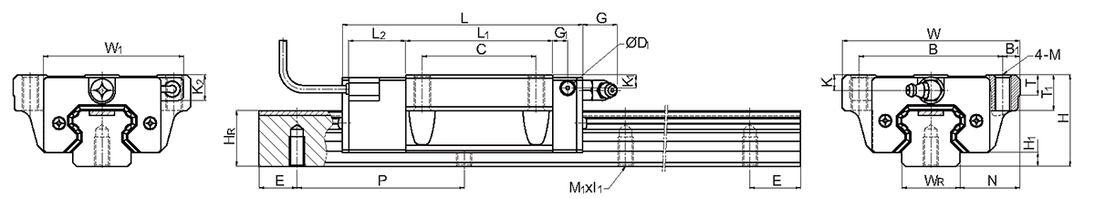

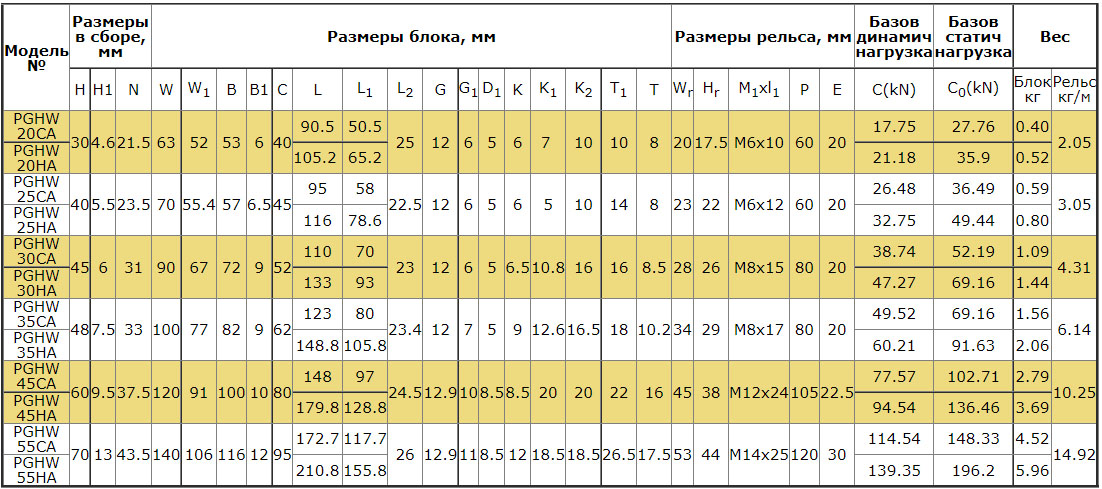

Технические характеристики HIWIN PGHW-CA/PGHW-HA: PGHW20CA, PGHW20HA, PGHW25CA, PGHW25HA, PGHW30CA, PGHW30HA, PGHW35CA, PGHW35HA, PGHW45CA, PGHW45HA, PGHW55CA, PGHW55HA

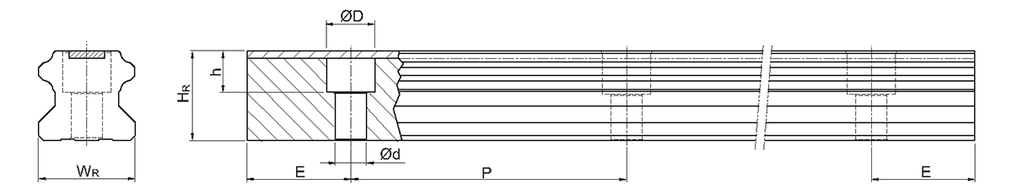

Стандартная и максимальная длина рельса
Для нестандартной длины Е рекомендуемый размер не должен превышать 1/2 размера шага (Р). Это предотвращает нестабильность конца рельса.

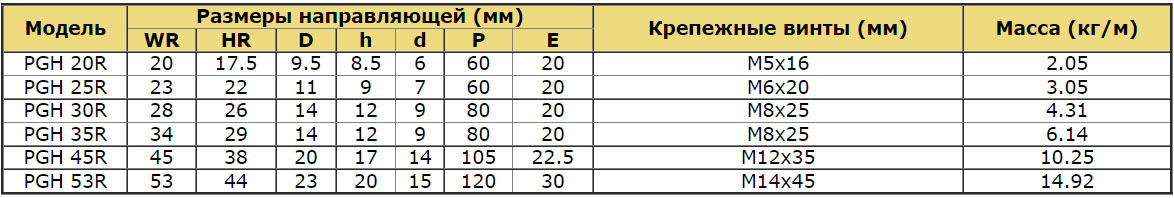

Модели направляющих PG: PGH 20R, PGH 25R, PGH 30R, PGH 35R, PGH 45R, PGH 53R

Маркировка серии PG
PGH - W - 25 - C - A - E - 1/2 - T - 1600 - E - ZA - P - I/II/E2 + KK + 03 + Модуль измерения положения
PGH - серия
W - тип блока
W: фланцевый;
H: прямоугольный;
L: прямоугольная (низкая)
25 - типоразмер
(20; 25; 30; 35; 45; 55)
С - нагрузка
С:высокая;
H:сверхвысокая
A - крепление блока
A: сверху; B: снизу;
С: сверху и снизу
E - специальный блок;
Нет: стандартный блок
1/2 - кол-во блоков на направляющей
T- Тип крепления рельса
R: Крепление сверху
T: Крепление снизу
1600 - длина направляющей (мм)
E - Специальная направляющая;
Нет - Стандартная направляющая
ZA, Z0, ZB - натяг
P - класс точности
(C, H, P, SP, UP)
ll - количество рельс в комплекте1
E2: система смазки; Нет: стандартная блок
KK - уплотнение (DD, ZZ, KK)
