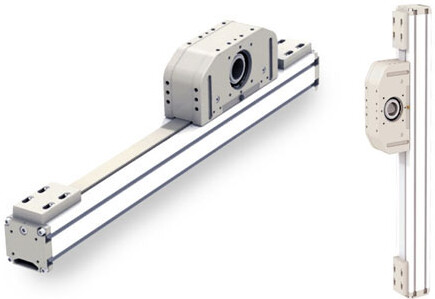

Линейные модули Rollon S-SMART
Модуль S-SMART создан для вертикального перемещения по оси Z. Отличительной особенностью такого модуля является способ крепления, при котором привод крепится к каретке, оставляя аллюминевый профиль подвижным.
Актуаторы "S-Smart" линейного перемещения были разработаны для реализации вертикальных перемещений в портальных системах, а также в любых других случаях, когда актуатор приходится крепить за каретку, а перемещаться должен алюминиевый профиль. Эти актуаторы имеют самонесущую конструкцию на основе экструдированного алюминиевого профиля с анодированием, поставляются в трёх типоразмерах от 50 до 80 мм, отличаются повышенной механической жёсткостью, и идеальны для использования в качестве линейных направляющих систем перемещения по оси "Z".
В дополнение к этому конструкцией этой модели актуаторов предусмотрена возможность их простого соединения с актуаторами модели "S-Smart" одной простой скобой.
Описываемая серия актуаторов линейного перемещения была разработана для эксплуатации в условиях максимальных ускорений и пределах соответствующих параметров грузоподъёмности и скорости перемещений. Линейные актуаторы серии Rollon S-SMART основаны на использовании профильных направляющих.
Эксплуатационные характеристики
• Внутри корпуса актуатора размещена профильная направляющая высокой грузоподъёмности.
• Использование шариковых блоков с преднатягом позволяет актуаторам воспринимать эквивалентные усилия, действующие по всем основным осям.
• В каретках данной серии актуаторов используются профильные направляющие с блоками, оснащенными шариковым сепаратором, предотвращающим контакт шариков между собой.
• Каждый из шариковых блоков имеет уплотнения с обоих концов, при необходимости эксплуатации актуатора в условиях повышенной запылённости в конструкцию может добавляться дополнительный торцевой скребок.
Особенности системы S-SMART линейного перемещения
• Высокие скорости и ускорения
• Высокая грузоподъёмность
• Высокая устойчивость к изгибу
• Малые потери на трение
• Длительный срок службы
• Малошумность
Экструдированный профиль
Экструдированные профили из анодированного алюминия, используемые для производства корпусов линейных узлов Rollon серии E-SMART были спроектированы и изготовлены в сотрудничестве с лидирующей компанией в данной отрасли для получения правильного сочетания высокой механической прочности и низкого веса. Используемый сплав анодированного алюминия «6060» (для получения дополнительной информации см. физические и химические характеристики ниже) был экструдирован с размерными допусками, соответствующими стандартам EN 755-9.
Приводной ремень
В актуаторах серии Rollon S-SMART используются полиуретановые приводные ремни со стальным армированием и профилем типа AT. Ремни такого типа оптимально пригодны для использования в подобных актуаторах благодаря таким своим характеристикам, как высокая нагрузочная способность, компактность и малошумность.
В сочетании с беззазорным приводом ремня такое решение позволяет обеспечить плавность хода каретки в том числе и в условиях частой смены направления её перемещения. Оптимизация реализуемого в конкретных моделях соотношения максимальной ширины приводного ремня и размеров корпуса актуатора позволила обеспечить следующие эксплуатационные характеристики:
• Высокая скорость перемещений
• Малошумность
• Малая интенсивность износа
Каретка
Каретки актуаторов Rollon S-SMART линейного перемещения целиком выполнены из анодированного алюминия. При этом размеры каретки могут быть разными, в зависимости от модели. Компанией Rollon предлагаются каретки различных типов, предназначенные для решения широкого спектра прикладных задач.

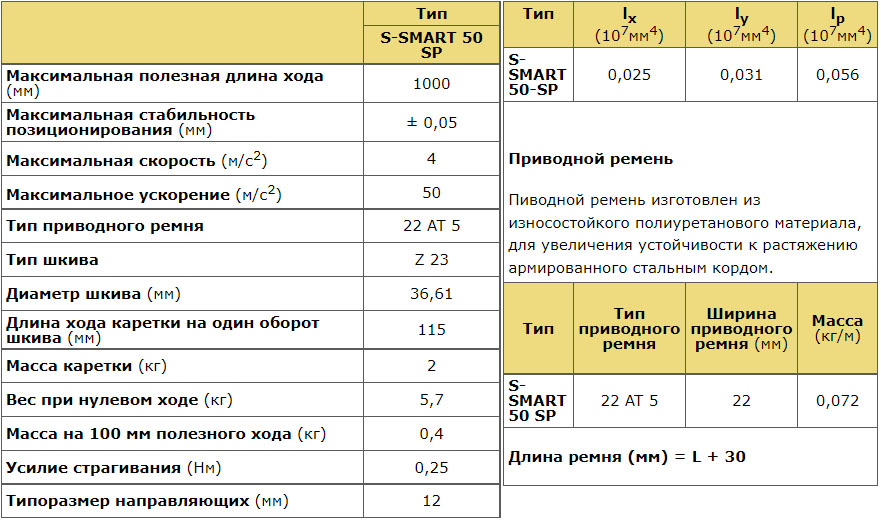

Технические характеристики модуля серии S-SMART 50 SP
*1) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.

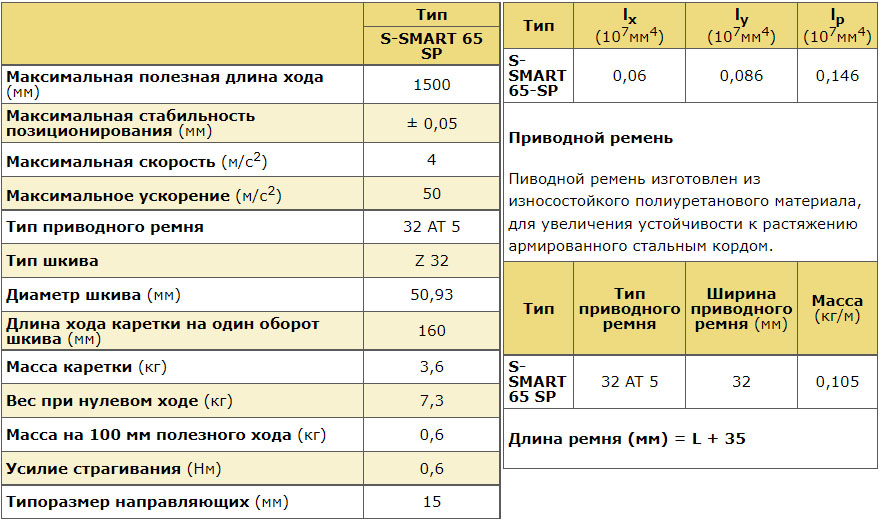

Технические характеристики модуля серии S-SMART 65 SP
*1) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.
Технические характеристики модуля серии S-SMART 80 SP
*1) Фактическая стабильность позиционирования зависит в том числе и от типа трансмиссии.

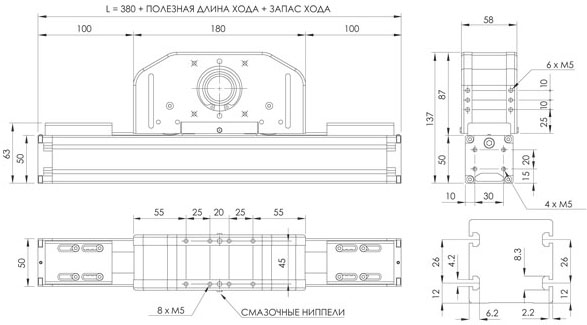

Размеры модуля серии S-SMART 50 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии S-SMART 50 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| S-SMART 50-SP | 809 | 508 | 7060 | 6350 | 7060 | 46,2 | 233 | 233 |

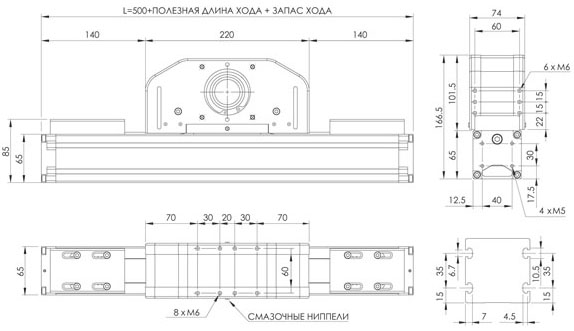

Размеры модуля серии S-SMART 65 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии S-SMART 65 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| S-SMART 65-SP | 1344 | 960 | 30560 | 19890 | 30560 | 240 | 1213 | 1213 |

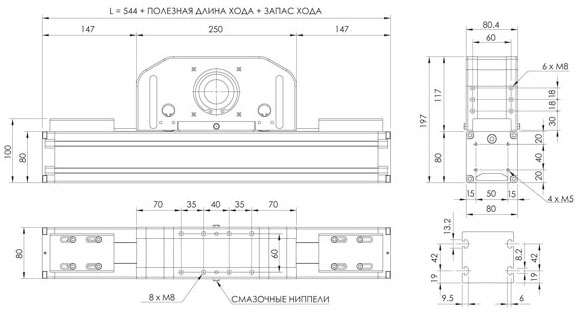

Размеры модуля серии S-SMART 80 SP
Данные по величине запаса хода предоставляются под запрос, причём эта величина может быть различной, в зависимости от специфики решаемых заказчиком задач.
Грузоподъемность модуля серии S-SMART 80 SP
| Тип | Fx (H) | Fy (H) | Fz (H) | Mx (Нм) | My (Нм) | Mz (Нм) | ||
| стат. | дин. | стат. | дин. | стат. | дин. | стат. | дин. | |
| S-SMART 65-SP | 1344 | 960 | 30560 | 19890 | 30560 | 240 | 1213 | 1213 |
