Линейные направляющие HIWIN WE
Особенностью серии WE является возможность установки опорного блока (каретки) на одну линейную направляющую (рельсу) - это позволяет использовать серию WE для систем линейного перемещения в органиченных пространствах. В сочетании с низким профилем и низким центром тяжести это идеальное решение для производств, где необходимы высокие моменты инерции.
Классы точности
Классы точности серии WE подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).
Точность невзаимозаменяемой системы WE - 27,35
Класс точности | C | H | P | SP | UP |
Допустимые отклонения по высоте (Н) | ±0.1 | ±0.04 | -0.04 | -0.02 | -0.01 |
Допуcтимое отклонение по ширине (N) | ±0.1 | ±0.04 | -0.04 | -0.02 | -0.01 |
Среднее отклонение по высоте (Н) | 0.02 | 0.01 | 0.007 | 0.005 | 0.003 |
Среднее отклонение по ширине (N) | 0.02 | 0.01 | 0.007 | 0.005 | 0.003 |
Параллельность поверхности С блока к поверхности А | Смотреть таблицу "Допустимое отклонение параллельности" | ||||
Параллельность поверхности D блока к поверхности В |
Точность взаимозаменяемой системы WE - 27,35
Класс точности | C | H | P |
Допустимые отклонения по высоте (Н) | ±0.1 | ±0.04 | ±0.02 |
Допуcтимое отклонение по ширине (N) | ±0.1 | ±0.04 | ±0.02 |
Среднее отклонение по высоте (Н) | 0.02 | 0.015 | 0.007 |
Среднее отклонение по ширине (N) | 0.02 | 0.015 | 0.007 |
Параллельность поверхности С блока к поверхности А | Смотреть таблицу "Допустимое отклонение параллельности" | ||
Параллельность поверхности D блока к поверхности В |
Допустимое отклонение параллельности
Длина рельса | Точность | ||||
C | H | P | SP | UP | |
100 | 12 | 7 | 3 | 2 | 2 |
100-200 | 14 | 9 | 4 | 2 | 2 |
200-300 | 15 | 10 | 5 | 3 | 2 |
300-500 | 17 | 12 | 6 | 3 | 2 |
500-700 | 20 | 13 | 7 | 4 | 2 |
700-900 | 22 | 15 | 8 | 5 | 3 |
900-1100 | 24 | 16 | 9 | 6 | 3 |
1100-1500 | 26 | 18 | 11 | 7 | 4 |
1500-1900 | 28 | 20 | 13 | 8 | 4 |
1900-2500 | 31 | 22 | 15 | 10 | 5 |
2500-3100 | 33 | 25 | 18 | 11 | 6 |
3100-3600 | 36 | 27 | 20 | 14 | 7 |
3600-4000 | 37 | 28 | 21 | 15 | 7 |
Натяг
Определение

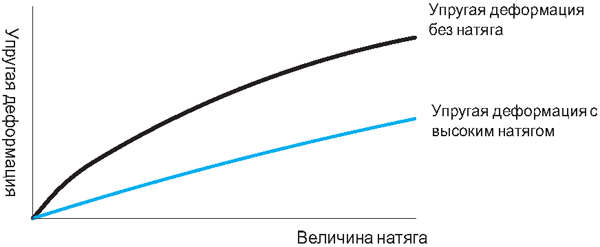

Для каждой профильной рельсовой направляющей можно установить преднатяг. Обычно в профильных рельсовых направляющих используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность. Кривая показывает, что при сильном преднатяге жесткость удваивается. Чтобы избежать преждевременного износа системы, для профильных направляющих, типоразмер которых менее 20, не рекомендуется преднатяг свыше ZA.
Классы натяга
Существуют три стандартных натяга для различных условий применения.
Класс | Код | Натяг | Условия |
Легкий натяг | Z0 | 0-0.02C | Неизменное направление нагрузки, незначительные толчки и низкая точность |
Средний натяг | ZA | 0.03C-0.05C | Низкая нагрузка и высокая точность |
Сильный натяг | ZB | 0.06C-0.08C | Высокая жесткость, вибрации и толчки |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
Класс | Взаимозаменяемые направляющие | Невзаимозаменяемые направляющие |
Класс натяга | Z0, ZA | Z0, ZA, ZB |

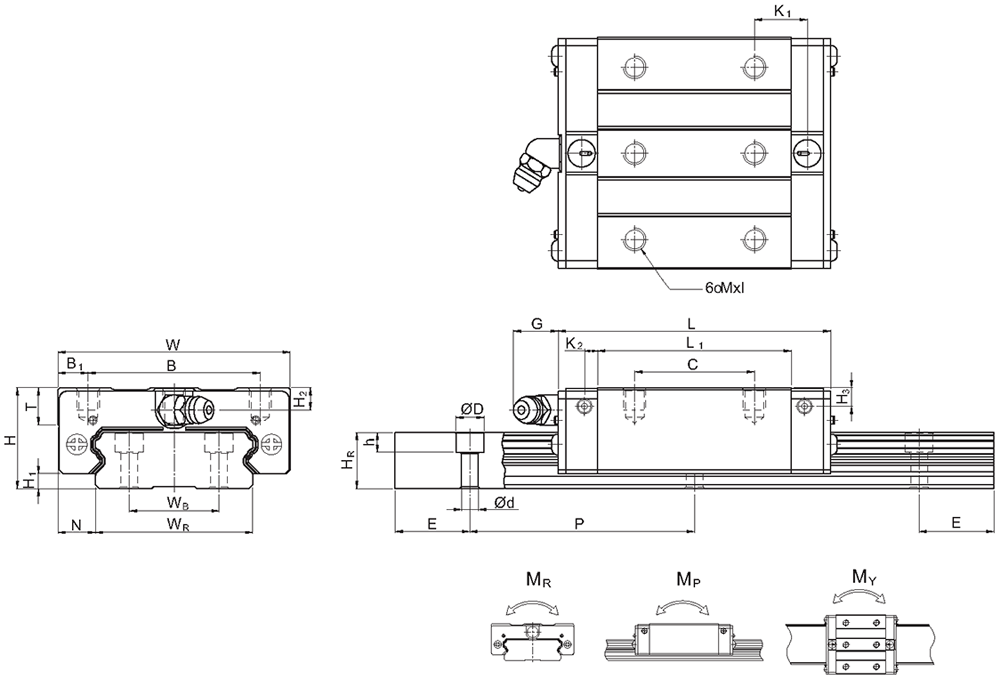

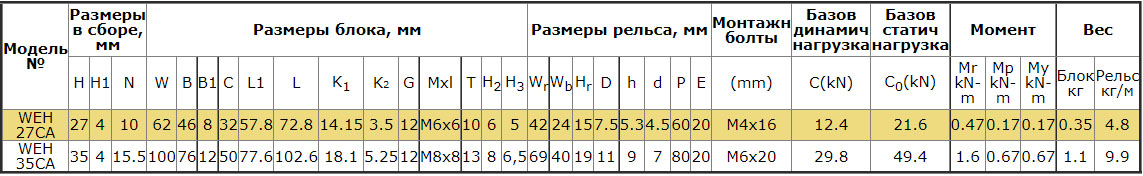

Технические характеристики WEH-CA: WEH27CA, WEH35CA

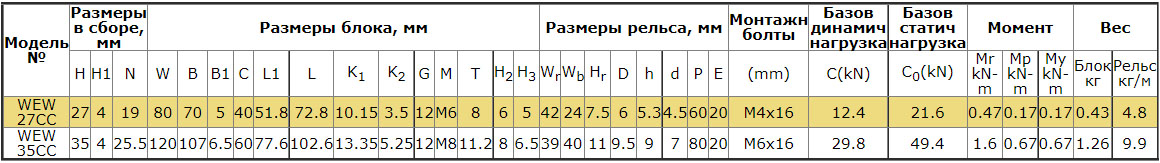

Технические характеристики WEW-CC: WEW27CC, WEW35CC
Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.
Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК. Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.
Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.

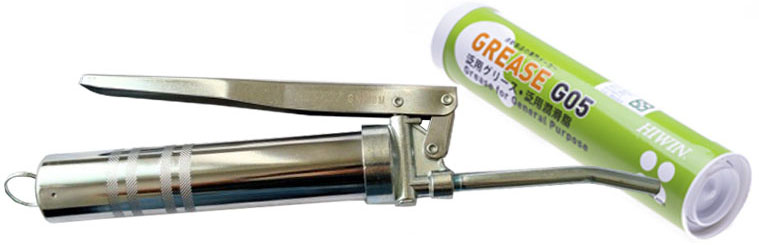

Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Стандартная и максимальная длина рельса
Рекомендуемый нестандартный размер длины рельса не должен превышать ½ размера шага (Р). Грамотный подбор длины предотвращает нестабильность конца рельса.

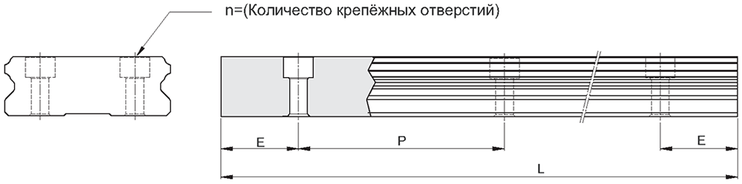

L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).
Серия/Типоразмер | WER27 | WER35 |
Стандартная длина | 220(4) | 280(5) |
280(5) | 440(6) | |
340(6) | 600(8) | |
460(8) | 760(10) | |
640(11) | 1000(13) | |
820(14) | 1640(21) | |
1000(17) | 1040(26) | |
1240(21) | 2520(32) | |
1600(27) | 3000(38) | |
Шаг (P) | 60 | 80 |
Расстояние до края (Es) | 20 | 20 |
Max. стандартная длина | 4000(67) | 3960(50) |
Max. Длина | 4000 | 4000 |
Маркировка
Взаимозаменяемый тип
WE - W - 27 - C - С - E - ZA - P + ZZ | ||||||||
WE - серия | W - тип блока: W: фланцевый; H: прямоугольный | 27 - типоразмер (17; 21; 27; 35) | С - нагрузка: С: высокая | A - крепление блока A: сверху; С: сверху и снизу | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0 - натяг | P - класс точности (C, H, P) | ZZ - защита от пыли2 |
Невзаимозаменяемый тип
WE - W - 27 - C - C - E - 2 - R - 1600 - E - ZA - P - ll + KK/RC | |||||
WE - серия | W - тип блока W: фланцевый; H: прямоугольный | 27 - типоразмер (17; 21; 27; 35) | С - нагрузка С: высокая | A - крепление блока A: сверху; С: сверху и снизу | 2 - кол-во блоков на направляющей |
R - Тип крепления рельса R: Крепление сверху | 1600 - длина направляющей (мм) | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности (C, H, P, SP, UP) | ll - количество рельс в комплекте1 |
1. Римские цифры отображают количество направляющих в комплекте.

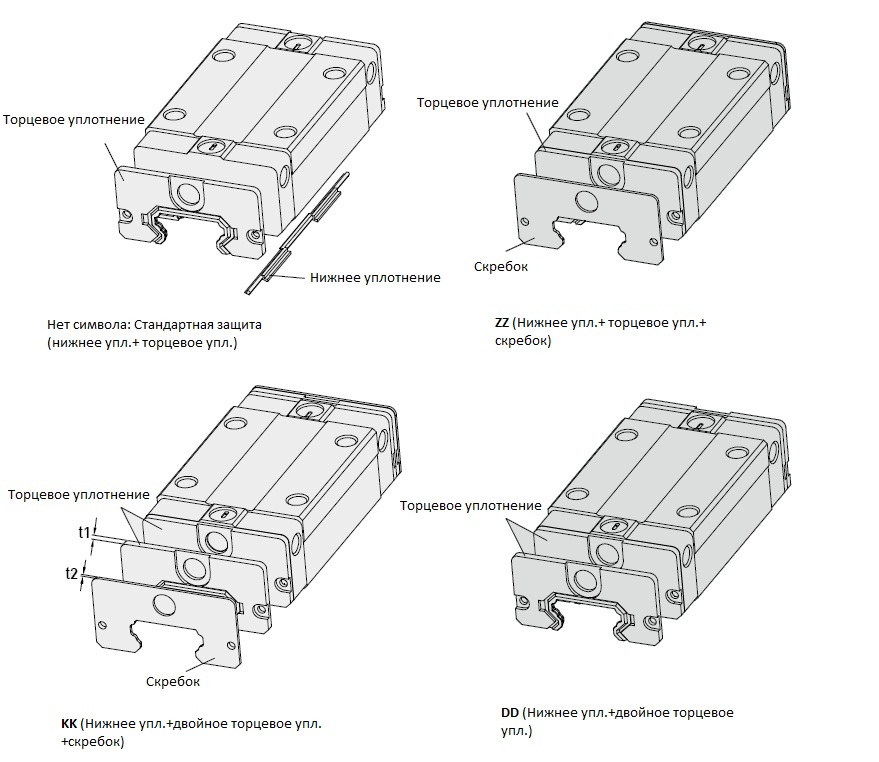

2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
Маркировка рельса WE
WE - R - 27 - R - 1240 - E - P + RC | |||||||
WE - серия | R - взаимозаменяемая направляющая | 27 - типоразмер (17; 21; 27; 35) | R - тип крепления рельса: R: крепление сверху | 1240 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (C,H,P) | RC - усиленные заглушки |
