Линейные направляющие HIWIN RG
Взаимозаменяемые роликовые линейные направляющие (рельс) производства HIWIN серии RG имеют высокую грузоподъемность при меньшем типоразмере, по сравнению с шариковыми аналогами. Высокая грузоподъемность и жесткость достигается за счет распределения нагрузки во всех четырех направлениях, а большой ресурс выработки системы роликовых направляющих происходит за счет минимизации деформации. Роликовые направляющие имеют высокую производительность в особо точном производстве, в автоматических системах, в центрах ЧПУ, в машинах для литья и резки металлов, в шлифовальных станках с ЧПУ.
Линейные направляющие HIWIN RG
Оптимальный дизайн
Уникальный дизайн опорных поверхностей серии RG обеспечивает плавное линейное перемещение. Для подтверждения информации о высокой жесткости системы был выполнен анализ FEM.

Высокая жесткость системы
Поверхности имеют большую площадь контакта по сравнению с серией HG и характеризуются большей грузоподъемностью и жесткостью.

Высокая грузоподъемность

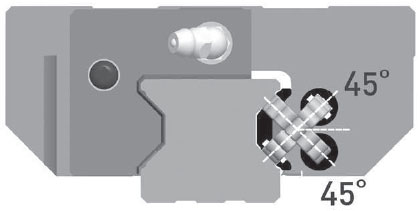

Направляющие серии RG имеют более высокую грузоподъемность при меньшем типоразмере по сравнению с рельсовыми направляющими других серий. Благодаря четырехрядному дизайну серия RG имеет равномерную нагружаемость во всех направлениях.

Увеличенный срок службы
Базовая динамическая грузоподъемность соответствует стандартам ISO(ISO14728-1).
Классы точности
Классы точности серии RG подразделяются на:
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

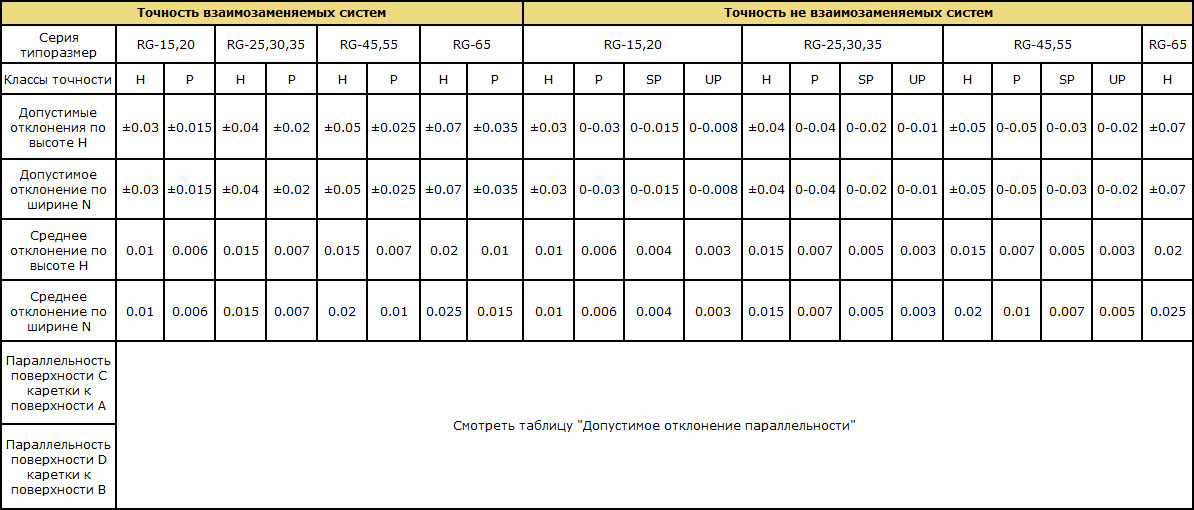

Точность взаимозаменяемых и не взаимозаменяемых систем


Допустимое отклонение параллельности
Длина рельсаТочность
HPSPUP
1007322
100-2009422
200-30010532
300-50012632
500-70013742
700-90015853
900-110016963
1100-1500181174
1500-1900201384
1900-25002215105
2500-31002518116
3100-36002720147
3600-40002821157
Натяг
Для каждой профильной рельсовой направляющей можно установить преднатяг. Для этого используются негабаритные ролики. Обычно в профильных рельсовых направляющих есть отрицательный зазор между поверхностью качения и роликами, чтобы повысить жёсткость и точность.  Серия профильных рельсовых направляющих RG предлагает три стандартных вида преднатяга для различного применения при разных условиях.

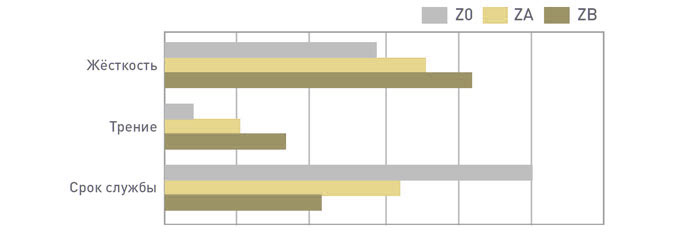

Рисунок отображает взаимосвязь между жёсткостью, трением и номинальным сроком службы. Преднатяг не более ZA рекомендован для небольших типоразмеров для предотвращения перегрузки, влияющей на срок службы направляющей.
Определение
Для каждой профильной рельсовой направляющей можно выбрать преднатяг.  Обычно в профильных рельсовых направляющих используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность.


Классы натяга
Существуют три стандартных натяга для различных условий применения.
КлассКодНатягУсловия
Легкий натягZ00.02-0.04C
Неизменное направление нагрузки, незначительные толчки и необходимая точность
Средний натягZA0.07C-0.09CТребуется высокая точность и жёсткость системы
Сильный натягZB0.12C-0.14C
Требуется очень высокая точность и жесткость, вибрации и толчки
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
Технические характеристики RGH-CA/RGH-HA

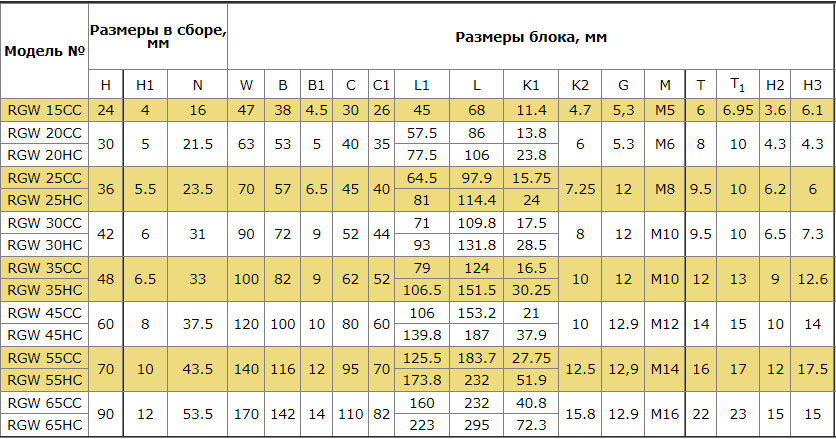

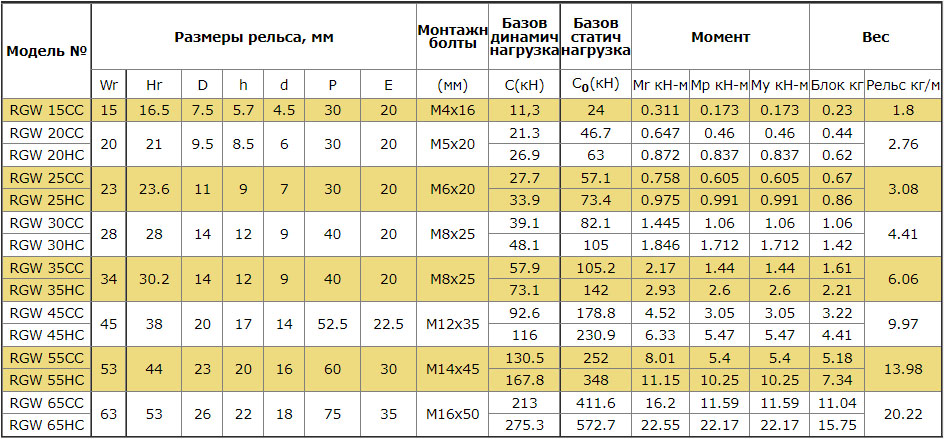

Технические характеристики RGW-CC/RGW-HC: RGW 15CC, RGW 20CC, RGW 20HC, RGW 25CC, RGW 25HC, RGW 30CC, RGW 30HC, RGW 35CC, RGW 35HC, RGW 45CC, RGW 45HC, RGW 55CC, RGW 55HC, RGW 65CC, RGW 65HC




Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.
Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК.  Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.


Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.


Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.

Стандартная и максимальная длина рельса
HIWIN предлагает стандартную длину рельса под нужды клиента. Для нестандартной длины Е рекомендуемый размер не должен превышать 1/2 размера шага (Р). Это предотвращает нестабильность конца рельса.

L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).
Серия/ТипоразмерRGR15RGR20RGR25RGR30RGR35RGR45RGR55RGR65
Стандартная длина160(5)220(7)
220(7)
280(7)
280(7)
570(11)780(13)1270(17)
220(7)
280(9)
280(9)
440(11)
440(11)
885(17)1020(17)1570(21)
340(11)
340(11)
340(11)
600(15)
600(15)
1200(23)1260(21)2020(27)
460(15)
460(15)
460(15)
760(19)
760(19)
1620(31)1500(25)2620(35)
580(19)640(21)
640(21)
1000(25)
1000(25)
2040(39)1980(33)
700(23)820(27)
820(27)
1640(41)
1640(41)
2460(47)2580(43)
940(31)1000(33)
1000(33)
2040(51)
2040(51)
2985(57)2940(49)
1120(37)
1180(39)
1240(41)2520(63)
2520(63)
3090(59)3060(51)
1360(45)
1360(45)
1600(53)3000(75)3000(75)


Шаг (P)
303030404052.56075
Расстояние до края (Es)
202020202022.53035
Max. стандартная длина
4000(133)
4000(133)
4000(133)
3960(99)
3960(99)
3930(75)
3900(65)
3970(53)
Max. Длина
4000
4000
4000
4000
4000
4000
4000
4000

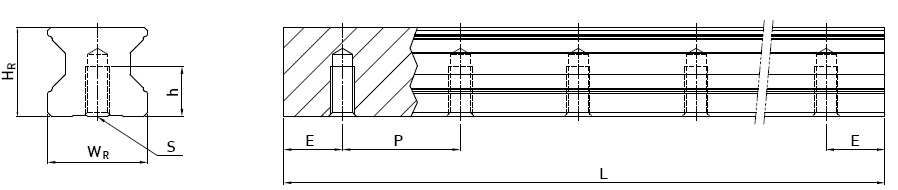

Размеры RGR-T (крепление снизу)

МодельРазмеры направляющей (мм)Масса
WrHrShPEкг/м
RGR15T1516.5M5×0.8P
830201.86
RGR20T2021M6×1P
1030202.76
RGR25T2323.6M6×1P
1230203.36
RGR30T2828M8×1.25P
15
40
20
4.82
RGR35T3430.2M8×1.25P
174020
6.48
RGR45T4538M12×1.75P
2452.522.510.83
RGR55T5344M14×2P
24603015.15
RGR65T6353M20×2.5P
30753521.24
Маркировка
Взаимозаменяемый тип
EG - W - 25 - C - A - E - ZA - P + ZZ/E2
RG - серияW - тип блока:
W: фланцевый;
H: прямоугольный
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка:
С: высокая;
H: сверхвысокая
A - крепление блока
A:сверху;
С: сверху или снизу
E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0 - натягP - класс точности
(H, P)
ZZ - защита от пыли2;
Е2 - система смазки;
SE - металлические заглушки.
Невзаимозаменяемый тип
EG - W - 25 - C - A - E - 2 - R - 1600- E - ZA - P - ll + KK/E2/RC
RG - серия
W - тип блока
W: фланцевый;
H: прямоугольный
35- типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка
С: высокая;
H: сверхвысокая
A - крепление блока
A: сверху;
С: сверху или снизу.
E - Специальная блок
Нет - Стандартная каретка
2 - кол-во блоков на направляющей
R - Тип крепления рельса
R: Крепление сверху
T: Крепление снизу
1640 - длина направляющей (мм)E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0, ZB - натягP - класс точности
(H, P, SP, UP)
ll - количество рельс в комплекте1KK - защита от пыли2;
Е2 - система смазки;
SE - металлические заглушки;
RC - усиленные заглушки
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение..

Маркировка рельса серии RG
RG - R - 25 - R - 1240 - E - P + RC
RG - серияR - взаимозаменяемая направляющая
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
R - тип крепления рельса:
R: крепление сверху;
T: крепление снизу
1240 - длина направляющей
E - Специальная направляющая
Нет - Стандартная направляющая
P - класс точности (H,P)RC - усиленные заглушки
