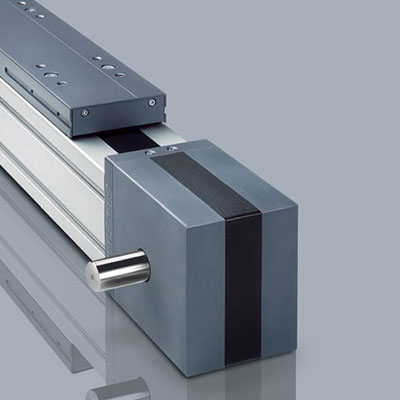

Актуаторы Rollon серии ELM
Данные линейные актуаторы с ременным приводом выполнены в полностью закрытом корпусе, отличаются универсальностью, и позиционируются как основная серия предлагаемой компанией "Rollon" линейки актуаторов.
В ременных приводах используются армированные сталью полиуретановые ремни. Каретки установлены на высокоточных линейных направляющих - опционально могут применяться системы эксцентриковых роликов.
Для обеспечения максимальной защиты ремня и направляющих от пыли, стружки, жидкостей и иных загрязнений применено полиуретановое уплотнение. Его преимущество по сравнению с другими уплотнениями, например, построенными на использовании полос из нержавеющей стали, заключается в том, что полиуретановое уплотнение не является ломким.
Оптимизация реализуемого в конкретных моделях соотношения максимальной ширины приводного ремня и размеров корпуса актуатора позволяет обеспечить следующие эксплуатационные характеристики:
• Высокая скорость перемещений
• Малошумность
• Малая интенсивность износа
Особенности:
Высокие скорости и ускорения
• Высокая грузоподъёмность
• Высокая устойчивость к изгибу
• Малые потери на трение
• Длительный срок службы
• Практически отсутствует необходимость в регулярном техническом обслуживании (в зависимости от применения)
• Малошумность
Физические характеристики линейных направляющих Rollon серии ELM
Плотность (кг/дм3) | Коэффициент упругости ( кН/мм2) | Коэффициент теплового расширения (20°-100°C) | Теплопроводность (20°C) (Вт/ м) | Удельная теплоёмкость (0°-100°C) (Дж/ кг) | Сопротивление ( Ω . м . 10-9) | Точка плавления (°С) |
2,7 | 69 | 23 | 200 | 880-900 | 33 | 600-655 |

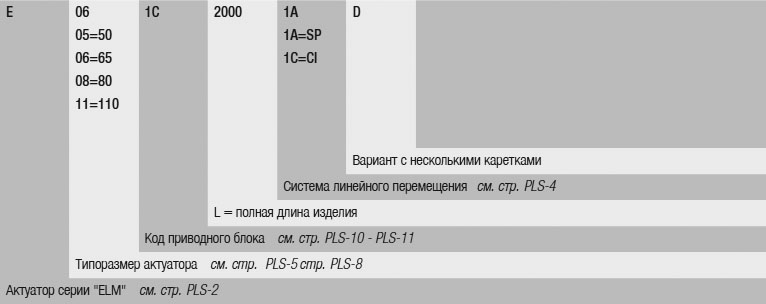

Идентификационный код систем "ELM" линейного перемещения
Актуаторы Rollon серии 50 SP и 50 Cl

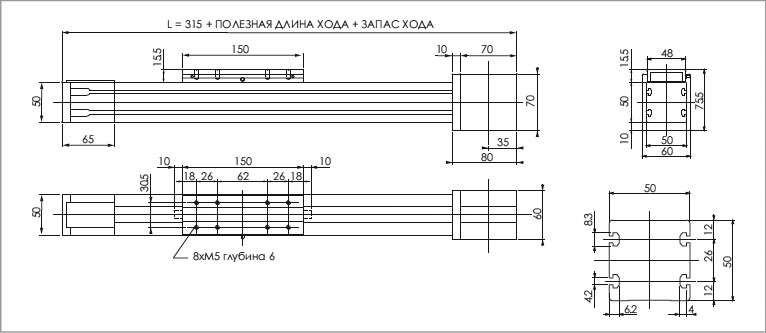

Размеры актуаторов "ELM 50 SP" - "ELM 50 CI"
Технические характеристики линейных направляющих Rollon серии ELM 50 SP/Cl
Тип | |||||
"ELM 50 SP" | "ELM 50 CI" | ||||
Максимальная полезная длина хода [мм] | 3700 | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | ± 0,05 | |||
Максимальная скорость [м/с] | 4,0 | 1,5 | |||
Максимальное ускорение [м/с2] | 50 | 1,5 | |||
Тип приводного ремня | "22 AT 5" | "22 AT 5" | |||
Тип шкива | "Z 23" | "Z 23" | |||
Диаметр шкива [мм] | 36,61 | 36,61 | |||
Длина хода каретки на один оборот шкива [мм] | 115 | 115 | |||
Масса каретки [кг] | 0,4 | 0,5 | |||
Вес при нулевом ходе [кг] | 1,8 | 1,7 | |||
Масса на 100 мм полезного хода [кг] | 0,4 | 0,3 | |||
Усилие страгивания [Нм] | 0,4 | 0,4 | |||
Момент инерции шкивов [г мм2] | 19810 | 19810 | |||
Актуаторы Rollon серии 65 SP и 50 Cl

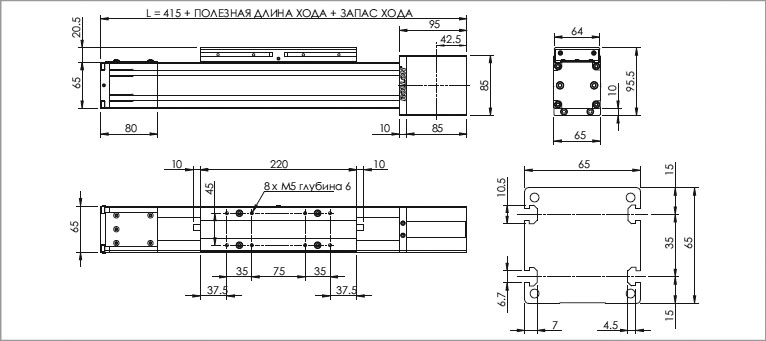

Размеры актуаторов "ELM 65 SP" - "ELM 65 CI"
Технические характеристики линейных направляющих Rollon серии ELM 65 SP/Cl
Тип | |||||
"ELM 65 SP" | "ELM 65 CI" | ||||
Максимальная полезная длина хода [мм] | 6000 | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | ± 0,05 | |||
Максимальная скорость [м/с] | 5,0 | 1,5 | |||
Максимальное ускорение [м/с2] | 50 | 1,5 | |||
Тип приводного ремня | "32 AT 5" | "32 AT 5" | |||
Тип шкива | "Z 32" | "Z 32" | |||
Диаметр шкива [мм] | 50,93 | 50,93 | |||
Длина хода каретки на один оборот шкива [мм] | 160 | 160 | |||
Масса каретки [кг] | 1,1 | 1,0 | |||
Вес при нулевом ходе [кг] | 3,5 | 3,3 | |||
Масса на 100 мм полезного хода [кг] | 0,6 | 0,5 | |||
Усилие страгивания [Нм] | 1,5 | 1,5 | |||
Момент инерции шкивов [г мм2] | 117200 | 117200 | |||
Актуаторы Rollon серии 80 SP и 80 Cl
Размеры актуаторов "ELM 80 SP" - "ELM 80 CI"
Технические характеристики линейных направляющих Rollon серии ELM 50 SP/Cl
Тип | |||||
"ELM 80 SP" | "ELM 80 CI" | ||||
Максимальная полезная длина хода [мм] | 6000 | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | ± 0,05 | |||
Максимальная скорость [м/с] | 5,0 | 1,5 | |||
Максимальное ускорение [м/с2] | 50 | 1,5 | |||
Тип приводного ремня | "32 AT 5" | "32 AT 5" | |||
Тип шкива | "Z 32" | "Z 32" | |||
Диаметр шкива [мм] | 50,93 | 50,93 | |||
Длина хода каретки на один оборот шкива [мм] | 160 | 160 | |||
Масса каретки [кг] | 1,1 | 1,0 | |||
Вес при нулевом ходе [кг] | 3,5 | 3,3 | |||
Масса на 100 мм полезного хода [кг] | 0,6 | 0,5 | |||
Усилие страгивания [Нм] | 1,5 | 1,5 | |||
Момент инерции шкивов [г мм2] | 117200 | 117200 | |||
Актуаторы Rollon серии 110 SP и 110 Cl
Размеры актуаторов "ELM 110 SP" - "ELM 110 CI"
Технические характеристики линейных направляющих Rollon серии ELM 50 SP/Cl
Тип | |||||
"ELM 110 SP" | "ELM 110 CI" | ||||
Максимальная полезная длина хода [мм] | 6000 | 6000 | |||
Максимальная стабильность позиционирования [мм]*2 | ± 0,05 | ± 0,05 | |||
Максимальная скорость [м/с] | 5,0 | 1,5 | |||
Максимальное ускорение [м/с2] | 50 | 1,5 | |||
Тип приводного ремня | "32 AT 5" | "32 AT 5" | |||
Тип шкива | "Z 32" | "Z 32" | |||
Диаметр шкива [мм] | 50,93 | 50,93 | |||
Длина хода каретки на один оборот шкива [мм] | 160 | 160 | |||
Масса каретки [кг] | 1,1 | 1,0 | |||
Вес при нулевом ходе [кг] | 3,5 | 3,3 | |||
Масса на 100 мм полезного хода [кг] | 0,6 | 0,5 | |||
Усилие страгивания [Нм] | 1,5 | 1,5 | |||
Момент инерции шкивов [г мм2] | 117200 | 117200 | |||
